조광형 푸시 버튼 스위치 LP

●구매를 원하시면 대리점에 문의하시거나, 아래 전자상거래사이트를 이용하시기 바랍니다.
판매채널 ;당사 대리점을 클릭확인하세요.: 판매채널당사 대리점은 여기를 클릭하시고 확인하십시오.

전 품종 UL, CSA 인증 제품

특 징특 징

짧은 동체 구조 : 동체 길이 10 mm의 짧은 메시 구조로 기기의 스페이스 절약화를 실현했습니다.
밝고 균일 한 조광면 : 조광 부에는 고휘도 LED를 사용하여 밝고 균일한 조광면을 얻을수 있습니다.
설치 방식은 두 가지 : 설치 방식은 인쇄 회로 기판 구현 방식과 패널에 스냅인 방식의 2종류를 선택할 수 있습니다.
스위치 부분에 스냅 액션기구 : 스위치 부분은 스냅 액션기구 채용으로 경쾌한 느낌을 얻을수 있습니다.
전품종 UL, CSA 인증 제품입니다.

표준 사양

정격	금도금 접점: 0.4VA AC/DC Max. · 사용 전압 범위 20mV ~ 48V · 사용 전류 범위 0.1mA ~ 50mA 20mVAC/DC 0.1mA Min.
초기 접촉 저항	금도금 접점 ; 100mΩ max. （ 1.5mA 200μVAC）
내전압	1,500VAC 1 minute
바운싱	10 msec. max.
절연 저항	100MΩ以上（ D C500V）
전기적 수명	금도금 접점: 50,000 operations（ 50mA 48VAC/DC） 200,000 operations（ 0.4VA AC/DC）
작동력	1 pole:1.47±0.98N 2 poles:2.26±0.98N
스트로크	풀 스트로크 : 2.3mm 록 스트로크 : 1.5mm
사용 온도 범위	－15～＋60℃
저장 온도 범위	－25～＋70℃

■등록 규격　UL File No.E43275 　CSA File No.LR38341

모델 번호 지정

■비 조광

LP-	1	S-	2	6	G-	W-	Z
시리즈	박스 · 단자 형상 1 : 플랜지 없음 · PC 단자 2 : 플랜지 타입 · 솔더링 단자	캡 형상 S: 12×12	극수 1 : 단극 2 : 2 극	조작 특성 6 : 모 멘터 리 ON - (ON) 7 : 푸시 록 ON - ON	접점 재질 G: 금도금 접점	캡색 W : 흰색 R : 적색 K : 검정 G : 회색

LP-

S-

G-

W-

시리즈

박스 · 단자 형상

1 : 플랜지 없음 · PC 단자
2 : 플랜지 타입 · 솔더링 단자

캡 형상

S: 12×12

극수

1 : 단극
2 : 2 극

조작 특성

6 : 모 멘터 리 ON - (ON)
7 : 푸시 록 ON - ON

접점 재질

G: 금도금 접점

캡색

W : 흰색
R : 적색
K : 검정
G : 회색

■단색 조광

LP-	1	S-	2	6	S-	２-	２	９-	Z
시리즈	박스 · 단자 형상 1 : 플랜지 없음 · PC 단자 2 : 플랜지 타입 · 솔더링 단자	캡 형상 S: 12×12	극수 1 : 단극 2 : 2 극	조작 특성 6 : 모 멘터 리 ON - (ON) 7 : 푸시 록 ON - ON	접점 재질 S : 은 접점 G : 금도금 접점	LED 색상 2 : 빨간색 5 : 녹색 8 : 노란색	캡색 0 : 투명 2 : 빨간색 투명 5 : 녹색 투명 8 : 노랑 투명	플레이트 9 : 흰색 투명 2 : 빨간색 투명 5 : 녹색 투명

LP-

S-

２-

２

９-

시리즈

박스 · 단자 형상

1 : 플랜지 없음 · PC 단자
2 : 플랜지 타입 · 솔더링 단자

캡 형상

S: 12×12

극수

1 : 단극
2 : 2 극

조작 특성

6 : 모 멘터 리 ON - (ON)
7 : 푸시 록 ON - ON

접점 재질

S : 은 접점
G : 금도금 접점

LED 색상

2 : 빨간색
5 : 녹색
8 : 노란색　

캡색

0 : 투명
2 : 빨간색 투명
5 : 녹색 투명
8 : 노랑 투명

플레이트

9 : 흰색 투명
2 : 빨간색 투명
5 : 녹색 투명

■LED사양

기호	색상	순방향 전류/IF	순방향 전압/VF		역 전압/VR
기호	색상	순방향 전류/IF	공칭/Nom.	최대/Max.	역 전압/VR
2	빨간색	30mA	2.0V	2.8V	DC4V
5	녹색	25mA	2.1V	2.8V	DC4V
8	노란색	30mA	2.2V	2.8V	DC4V

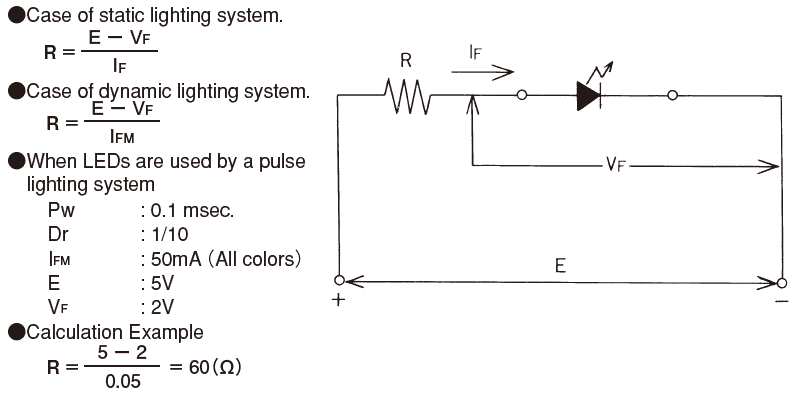

LED에 흐르는 전류는 사용하는 스위치의 LED 사양 란에 기재된 순 전류 IF 이하가 되도록 저항값 R을 아래의 계산식에서 구입하십시오.

모델 번호 목록-비 조명식

모델 번호	극수	조작 특성	접점 재질	캡색	박스 - 단자 형상	캡 형상	CAD
☆LP1S-16G-W-Z	1	ON -（ON）	금도금	흰색	플랜지 없음 · PC 단자	12×12	3D CAD（Any Model）
☆LP1S-16G-R-Z	1	ON -（ON）	금도금	빨간색	플랜지 없음 · PC 단자	12×12	3D CAD（Any Model）
☆LP1S-16G-K-Z	1	ON -（ON）	금도금	블랙	플랜지 없음 · PC 단자	12×12	3D CAD（Any Model）
☆LP1S-16G-G-Z	1	ON -（ON）	금도금	회색	플랜지 없음 · PC 단자	12×12	3D CAD（Any Model）
☆LP1S-17G-K-Z	1	ON - ON	금도금	블랙	플랜지 없음 · PC 단자	12×12	3D CAD（Any Model）
LP1S-26G-W-Z	2	ON -（ON）	금도금	흰색	플랜지 없음 · PC 단자	12×12	3D CAD（Any Model）
LP2S-16G-W-Z	1	ON -（ON）	금도금	흰색	플랜지 없음 · PC 단자	12×12	3D CAD（Any Model）
☆LP2S-16G-R-Z	1	ON -（ON）	금도금	빨간색	플랜지 없음 · PC 단자	12×12	3D CAD（Any Model）
☆LP2S-26G-W-Z	2	ON -（ON）	금도금	흰색	플랜지 없음 · PC 단자	12×12	3D CAD（Any Model）

☆:준표준품

모델 번호 목록-단색 조명식

모델 번호	극수	접점 재질	조작 특성	박스 - 단자 형상	캡 형상	LED 색상	캡	플레이트	CAD
☆LP1S-27G-229-Z	2	금도금	ON - ON	플랜지 없음 · PC 단자	12×12	빨간색	빨간색	ー	3D CAD（Any Model）
★LP1S-27G-209-Z	2	금도금	ON - ON	플랜지 없음 · PC 단자	12×12	빨간색	투명	흰색 투명	3D CAD（Any Model）
★LP1S-16G-509-Z	1	금도금	ON -（ON）	플랜지 없음 · PC 단자	12×12	녹색	투명	흰색 투명	3D CAD（Any Model）
★LP1S-16G-809-Z	1	금도금	ON -（ON）	플랜지 없음 · PC 단자	12×12	黄	투명	흰색 투명	3D CAD（Any Model）
★LP1S-16G-202-Z	1	금도금	ON -（ON）	플랜지 없음 · PC 단자	12×12	빨간색	투명	빨간색 투명	3D CAD（Any Model）
★LP1S-26G-505-Z	2	금도금	ON -（ON）	플랜지 없음 · PC 단자	12×12	녹색	투명	녹색 투명	3D CAD（Any Model）
☆LP2S-26G-229-Z	2	금도금	ON -（ON）	플랜지 부착 · 솔더링 단자	12×12	빨간색	빨간색	ー	3D CAD（Any Model）
★LP2S-27G-509-Z	2	금도금	ON - ON	플랜지 부착 · 솔더링 단자	12×12	녹색	투명	흰색 투명	3D CAD（Any Model）
★LP2S-26G-202-Z	2	금도금	ON -（ON）	플랜지 부착 · 솔더링 단자	12×12	빨간색	투명	빨간색 투명	3D CAD（Any Model）
★LP2S-16G-505-Z	1	금도금	ON -（ON）	플랜지 부착 · 솔더링 단자	12×12	녹색	투명	녹색 투명	3D CAD（Any Model）

☆:준표준품/★:수주 생산품:

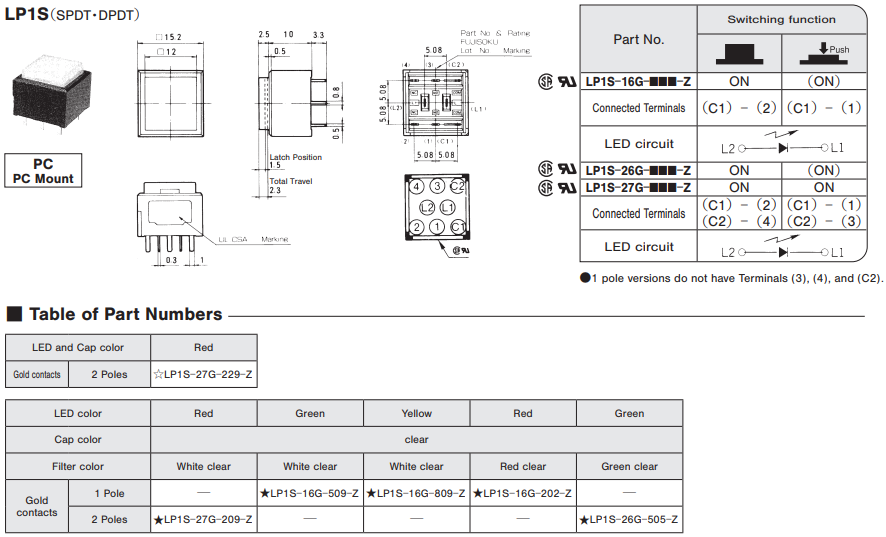

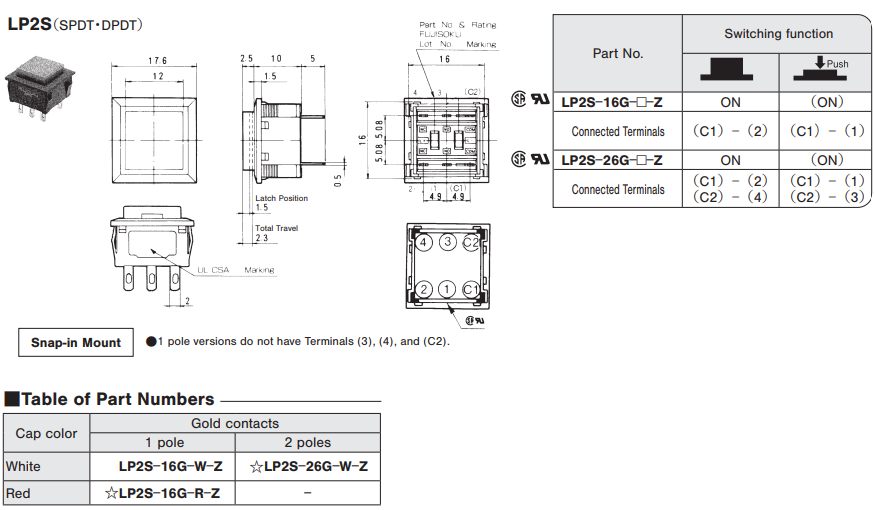

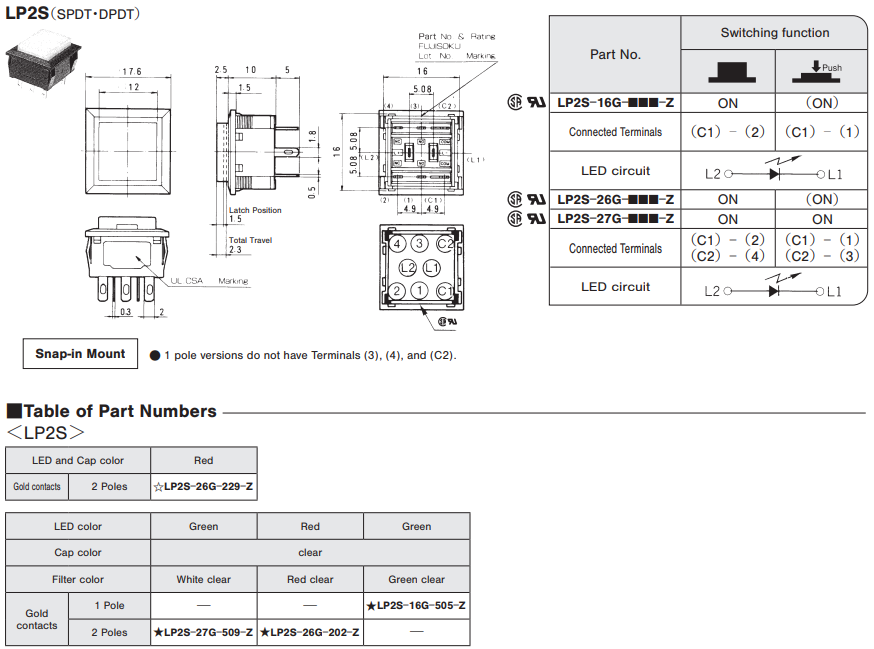

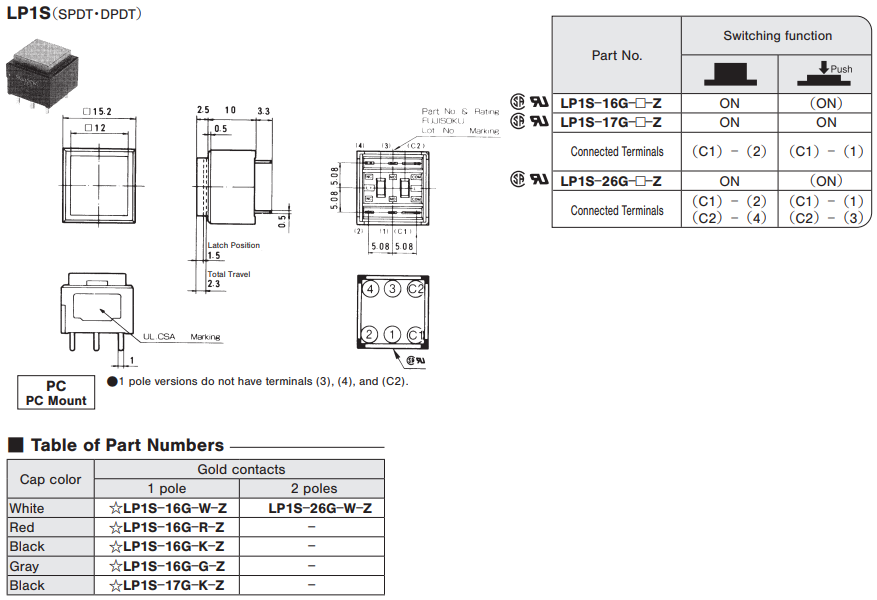

외형 치수도

설치 방법

(1)캡의 설치 방법

캡 측면의 홈에 손톱을 걸고 제거하십시오.
또한, 캡 분리는 록하지 아니한 상태에서 실시해주십시오.

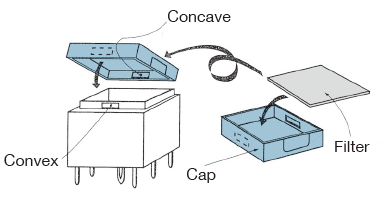

(2)캡의 설치 방법

캡 안쪽에 컬러 플레이트를 삽입합니다. 컬러 플레이트는 표리가 없습니다. .
뚜껑 내면의 凹 부 2 개소를 스위치 본체 凸부에 감합하도록 삽입합니다. .

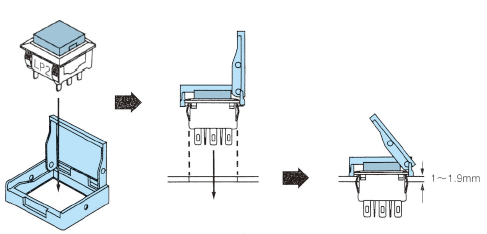

(3)스위치 가드의 설치 방법

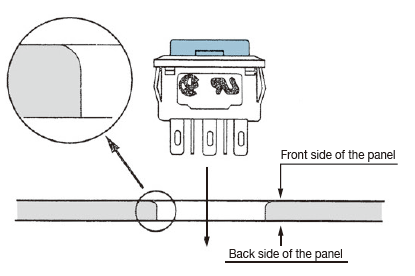

(4)패널 컷 아웃가공에 대해서

패널을　자를 때는 패널을 정면으로 누르십시오.
또한 스위치는 반드시 앞면에서 설치하십시오.
아래 그림과 같은 패널. 이것은 마운팅 스프링에 도움이　됩니다
스위치의 양쪽에 구멍의 가장자리에 래치합니다.
주의：장착시 스위치의 수직 놀이는 최대 0.3mm입니다.

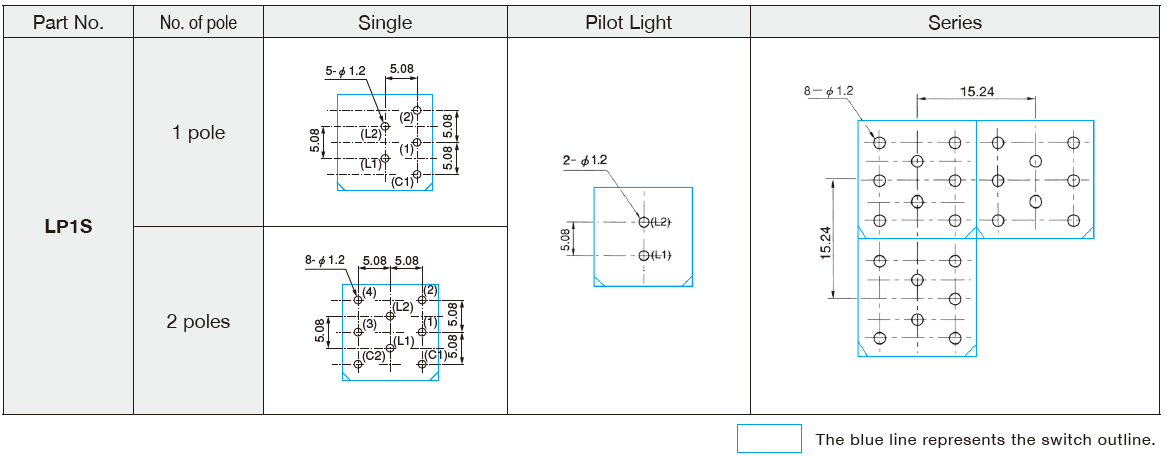

인쇄 회로 기판 레이아웃 치수 (Top view)

파란색 선은 스위치의 외곽선입니다.

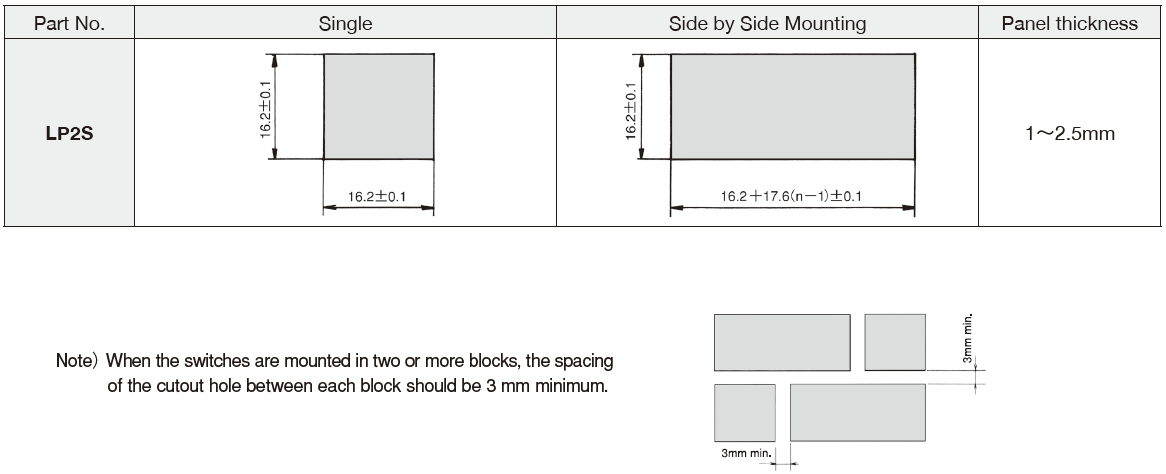

패널 컷 아웃 치수

주) 복수의 블록으로 배치하는 경우 각 블록 간의 연결 구멍 간격은 3 ㎜ 이상 확보하십시오.

취급주의 사항

납땜 사양

수동 장치 : 납땜기 / 270 ℃ 이하 5 초 이내
플로우 장비 : 제트 웨이브 또는 딥 유형 / 245 ± 10 ℃ 5 초 이내
예열은 100 ℃ 이하, 30 초 이내에 작업을 부탁드립니다.
대체 동작 스위치의 경우 납땜은 스위치가 위쪽 위치에있는 상태에서 수행되어야합니다.

세정 사양

용제는 불소계 또는 알코올 계의 것을 사용하십시오.
LP 시리즈는 방수 구조로되어 있지 않기 때문에, PC 판 세척을 요하는 경우는 스위치 본체에 세정액이 닿지 않도록 납땜면을 브러쉬 세척하십시오.
납땜 후 세척하는 경우에는 단자부 온도가 90 ℃ 이하, 또는 상온에서 5 분 이상 방치 후 세척하십시오

조작부에 대해

조작은 캡 평면의 절반 이상을 작동 한도까지 확실하게 눌러주십시오. 누르는 방법이 불충분 한 경우, 스위치 전환 및 잠금 동작이 제대로 작동하지 않는 경우가 있으므로주의 해주세요. 또한, 캡 가압력은 9.8N 이하에서 작동합니다.
캡 표면의 먼지를 닦아내는 경우 알코올을 사용하여 부드러운 천으로 닦아주십시오. 또, 스위치 본체 내에 액체가 흘러 들어 가지 않도록　주의하십시오. 캡, 컬러 플레이트는 폴리 카보네이트 수지를 사용하고 있기 때문에, 신나, 산, 유기 용제 등은 사용하지 마십시오.
조작부에 표시는 캡、컬러 플레이트에 조각 또는 인쇄 할 수 있습니다. 조각 깊이는 0.3mm 이하, 페인트는 에나멜 계의 것을 사용하는 경우, 두께 0.1mm 이하로　하십시오.
기입 시트는 두께 0.1mm의 시트를 오른쪽 그림의 치수로 재단하고 문자 또는 인쇄하여 사용하십시오. (기입 시트는 고객 께서 준비해주십시오.)
캡 、컬러 플레이트는 장착하거나 분리 할수 있습니다. 단, 캡 분리는 반드시 고정하지 않은 상태에서 실시하십시오. 고장의 원인이 됩니다.

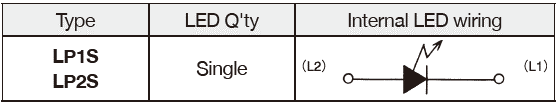

LED에 대해

스위치 하단에 LED의 극성이 표시되어 있기 때문에 그 표시에 따라 올바르게 연결하십시오.
조광 용 LED는 보호 저항을 내장하고 있지 않기 때문에 외부에 보호 저항을 연결하여 사용하십시오.
LED에 흐르는 전류는 LED 사양 란를 참조 바랍니다.

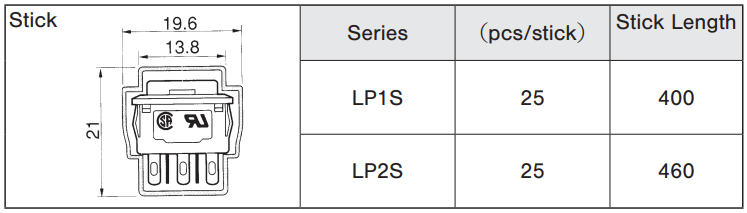

포장 사양

(Unit:mm)

● If the order quantity is below the above packaging quantities, the packing style may be in trays.
