搖頭開關 8G
- ●購買此產品，請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道 ;請確認我們的經銷商。- 銷售渠道點擊此處確認我們的經銷商。
板安裝清潔類型搖頭開關
特 徵特 徵
-
由於8G圓形清洗型撥動開關用於印刷電路而設計，因此可以直接安裝在印刷電路板上。附有穩定旋鈕的支持單位。 焊接後可以清洗開關。
-
端子類型：通孔 / 通孔，直角 / 通孔，直角，垂直
-
環氧樹脂外殼： UL94V-0自熄性環氧樹脂
-
端子與地面之間的絕緣（最小 4 毫米）
-
防止焊劑滲透: 由於工程環氧樹脂密封，焊料和助焊劑不會進入
-
絕緣屏障：極間絕緣屏障設計有助於防止極間短路，確保高可靠性。
-
UL認證標準： File No.E432759
-
CSA認證標準： File No.LR38341
型號顯示
| 8 | G | 1 | 01 | 1 | C- | Z |
|---|---|---|---|---|---|---|
|
系列名稱 |
操作部形狀 G:板安裝清潔類型 |
極數 1: 1極 |
開關特性 01:ONーON |
端接樣式 2:PC端子 |
觸點材料/電鍍 無:Bs＋Ag or Cu＋Ag/Ag C:Bs＋Ag or Cu＋Ag/Ni＋Au
Bs=Brass |
型號一覽表
| 型號 | 回路 | 端接樣式 | 開關特性 | CAD |
|---|---|---|---|---|

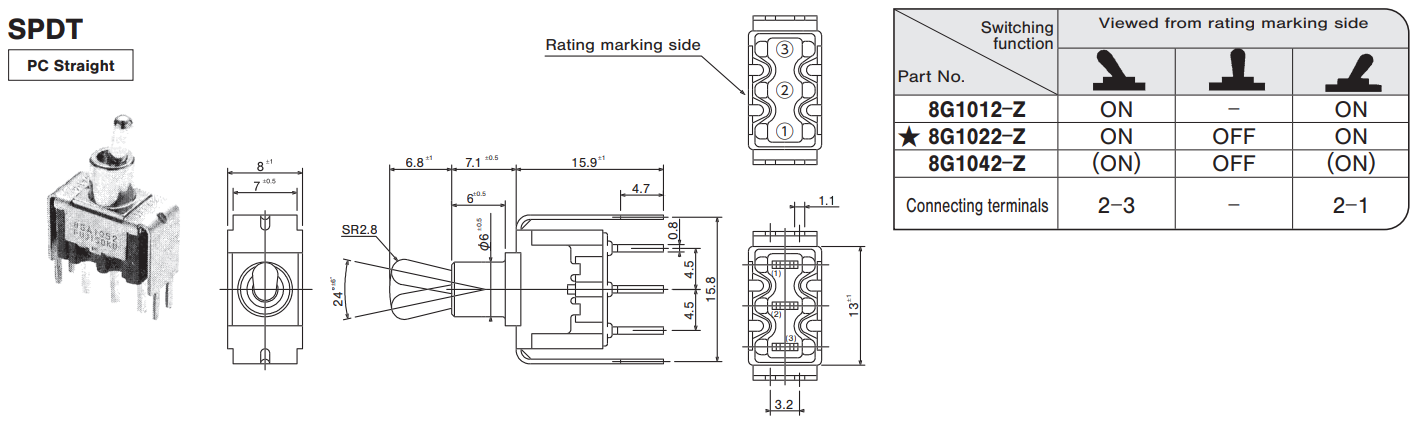

| 8G1012－Z | SPDP | PC Straight | ON-ON | |
| 8G1022－Z | SPDP | PC Straight | ON-OFF-ON | |
| 8G1042－Z | SPDP | PC Straight | (ON）-OFF-(ON） | |
| 8G2012－Z | DPDT | PC Straight | ON-ON | |

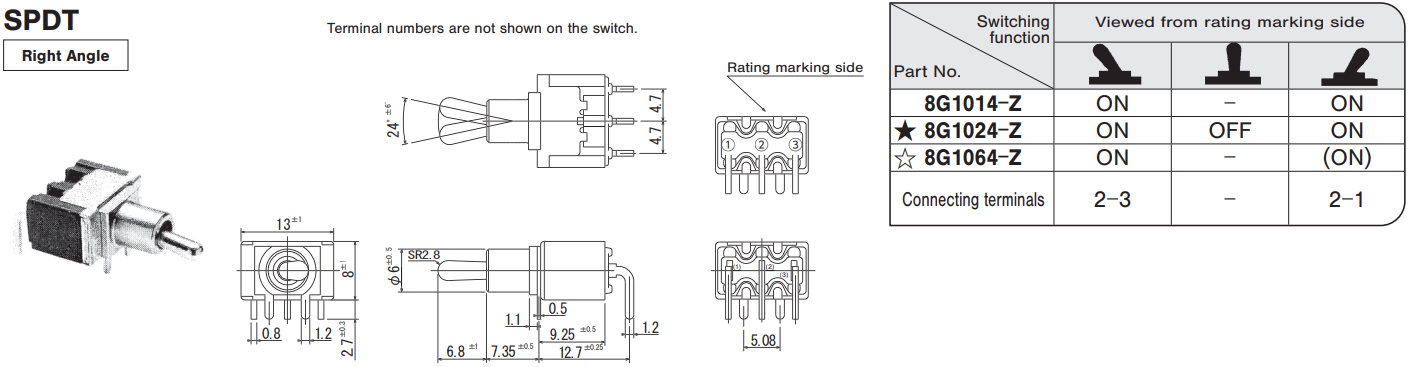

| 8G1014－Z | SPDP | Right Angle | ON-ON | |
| ★ 8G1024－Z | SPDP | Right Angle | ON-OFF-ON | |
| ☆ 8G1064－Z | SPDP | Right Angle | ON-(ON） | |

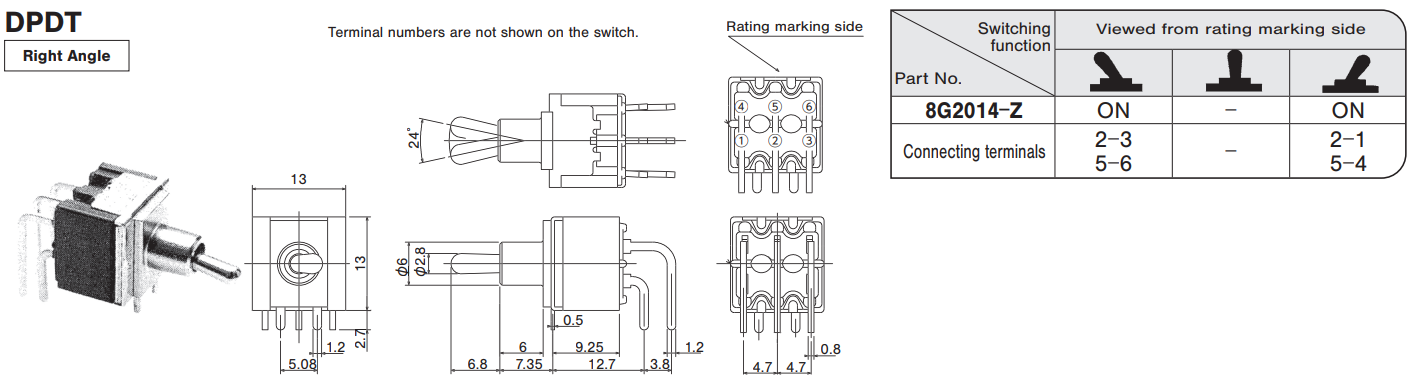

| 8G2014－Z | DPDT | Right Angle | ON-ON | |

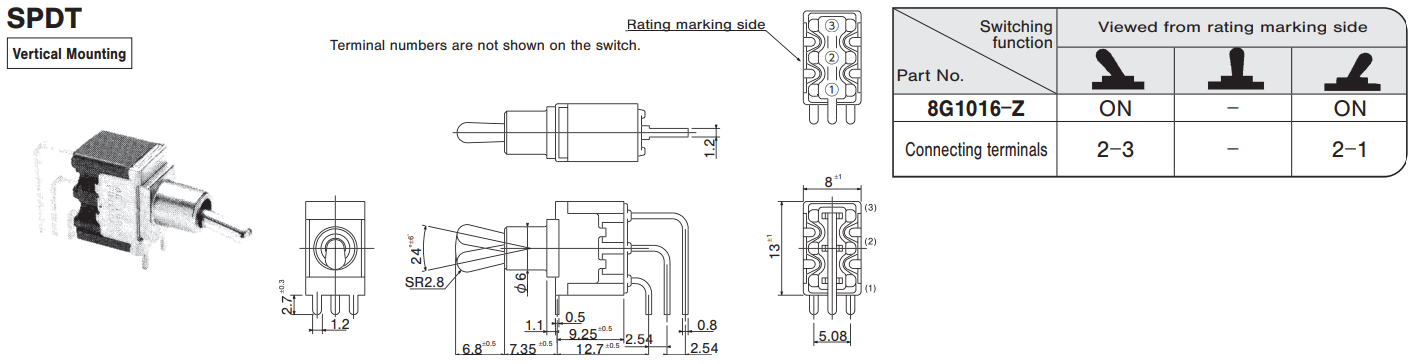

| 8G1016－Z | >SPDT | Vertical Mount | ON-ON | |

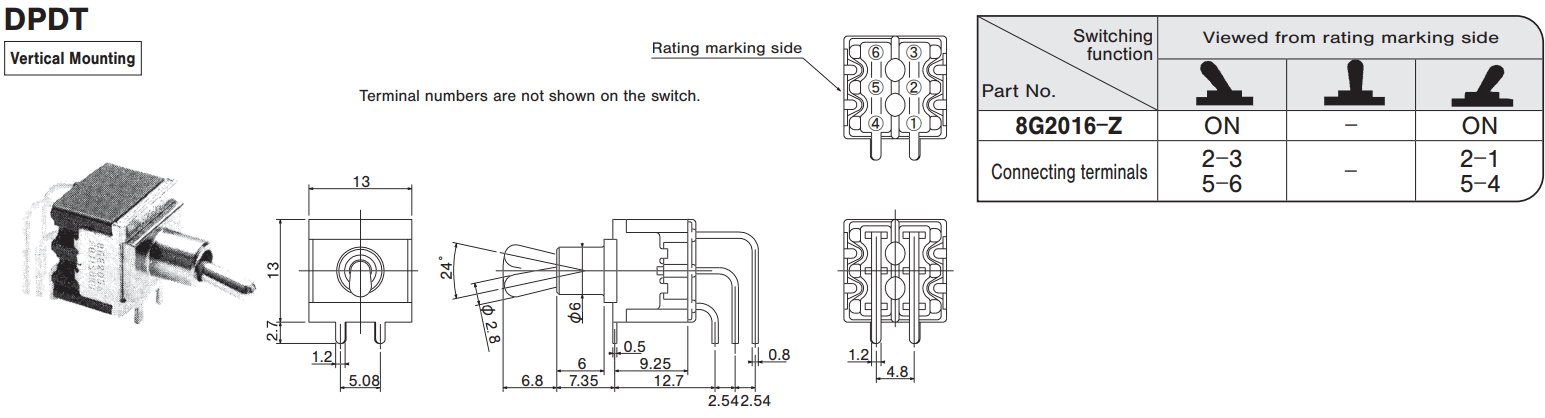

| 8G2016－Z | DPDT | Vertical Mount | ON-ON |
（ON）：Momentary. ☆：Semi-standard products. ★：Made to order products.
標準規格
| 最大額定 | AC125V 6A/ AC250V 3A/ DC30V 4A |
|---|---|
| 初始接觸電阻 | 10mΩ Max.（DC2～4V 1A） |
| 初始介電強度 | AC1500V 1minute |
| 初始絕緣阻抗 | 1000MΩ Min. （DC500V) |
| 電氣壽命 | 替代類型:50,000cycles 瞬間型:25,000cycles |
| 工作溫度範圍 | －30～＋85℃ |
| 儲存溫度範圍 | －40～＋85℃ |
使用說明注意事項
焊接規格
- 手工焊接 裝置：烙鐵 最大420℃ ,最多3秒
- 自動焊接 裝置：噴射波型或浸入式 最大275℃，最多 6秒。
- 上述焊接條件僅適用於帶有直端子的開關。
直角端子無法自動焊接。 帶有直角端子的開關應手動焊接。 - 將兩個或多個端子焊接到公共焊盤時，請使用阻焊劑隔離端子。
助焊劑清潔
- 溶劑：氟或酒精類型。
- 8（8G，8 GA除外）系列不防水。
要清洗PC板，用刷子清潔PC板的焊接表面 ,未開關暴露在清潔溶液中。 - 焊接後清洗應在端子後進行, 溫度降至90℃或以下,或在室溫下持續五分鐘或更長時間
安裝開關
- 在將開關安裝到PC板上之前，請勿彎曲端子引腳。
- 安裝開關後，請避免開關旋鈕等處印加設備重量的放置方式
- 要將 pc 端子類型的面板固定, 請將開關螺釘主體擰緊到面板上, 然後焊接到印刷電路板上。
環境資料
