微型鼓風機 TF037E-2000-F
- ●購買此產品，請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道 ;請確認我們的經銷商。- 銷售渠道點擊此處確認我們的經銷商。
空氣動力軸承技術提供優秀的出色的高規格，高性能。
- 採用氣壓動力軸承 超小型/重量輕
- 靜壓高
- 低振動
- 由於空氣動力軸承不受熱影響,壽命長
- 採用快速接頭P14（進氣口/出氣口）
- 樹脂完全符合UL94 V0
標準規格
| No | 项目 | TF037E-2000-F | 备注 |
|---|---|---|---|
| 1 | 額定電壓 | 10 ~ 30 V | |
| 2 | 旋轉方向 | CCW（逆时针） （从进气口侧看时为逆时针方向） |
|
| 3 | 適應流體 | 一般空气 | 不能用于腐蚀性气体 |
| 4 | 馬達類型 | 三相8极无刷（Y型连接） | |
| 5 | 極數 | 8 极（4极対数） | |
| 6 | 軸承類型 | 空气动力轴承 | |
| 7 | 安裝方向 | 轴垂直（板向下） | 在产品运行期间，避免振动和冲击。 可能会缩短其寿命并导致故障 |
| 8 | 最大輸入線圈電流 | 3.0 A Max. | 萬一轉子被鎖定，浪湧電流可能會損壞線圈。 為了安全起見，必須安裝防止浪湧電流的保護電路 |
| 9 | 電源電流 | 0.9 A Max. | at 3.0 kPa 100 L / min 溫度 : 23 ± 5 ℃, 濕度 : 45 ~ 85 % RH, 氣壓 : 101.3 kPa at 3.0 kPa 100 L / min |
| 10 | 耗電量 | 21.6 W Max. | |
| 11 | 最小流量 | 5 L / min | |
| 12 | 轉矩常數 | 0.0025 N·m/A | |
| 13 | 轉速範圍 | 6,000 ~ 45,000 rpm | 转数=孔传感器频率×15 |
| 14 | 噪音 | 65 dB (A) at 3.0 kPa 100 L / min 溫度 : 23 ± 5 ℃, 濕度 : 45 ~ 85 % RH, 氣壓 : 101.3 kPa |
在距進氣口1 m處測量 噪音≒15 dB（A）包括在內 |
| 15 | 線圈電阻 | 0.5 Ω | 在20°C（兩相之間） |
| 16 | 線圈電感 | 20 μH | 在20°C，10 kHz（兩相之間） |
| 17 | 絕緣等級 | E级（JIS C 4003线圈线） | |
| 18 | 絕緣電阻 | 最小20MΩ 500V DC时线圈端子与板之间的距离（JIS C 4003） |
|
| 19 | 絕緣電壓 | 漏电流1 mA以下 | 線圈端子和板之間的600VAC 1秒（JIS C 4003） |
| 20 | 安裝支架 | 有 | |
| 21 | 重量 | 165 g | 参考值 |
| 20 | 轉子慣量 | 1.9×10-6 kg・m2 | |
| 23 | 工作溫度濕度 （包括吸入流體） |
-10～60°C, 10～95%RH | 冷凝水可能會損壞產品 |
| 24 | 儲存溫度濕度範圍 | -20～60°C, 10～95%RH | 冷凝水可能會損壞產品 |
| 25 | 工作環境壓力 | 770 ~ 1,060 hPa |
P-Q&Q-I曲線特徵/工作範圍
- P-Q和Q-I在任何情況下、請勿超過下圖所示的可用區域。
- 當使用通用銷售驅動程序（TF037E-1000-D）進行驅動時，由於嚴格為通用設置了保護條件，因此可能無法在下圖所示的可用區域中使用。
- P-Q和Q-I特性僅供參考。使用前，請務必檢查實際使用環境中的特性。
- ※ 以下特性是在本公司的驅動器在垂直軸方向上測量的
◆環境溫度：25℃，大氣壓力：101.3kPa

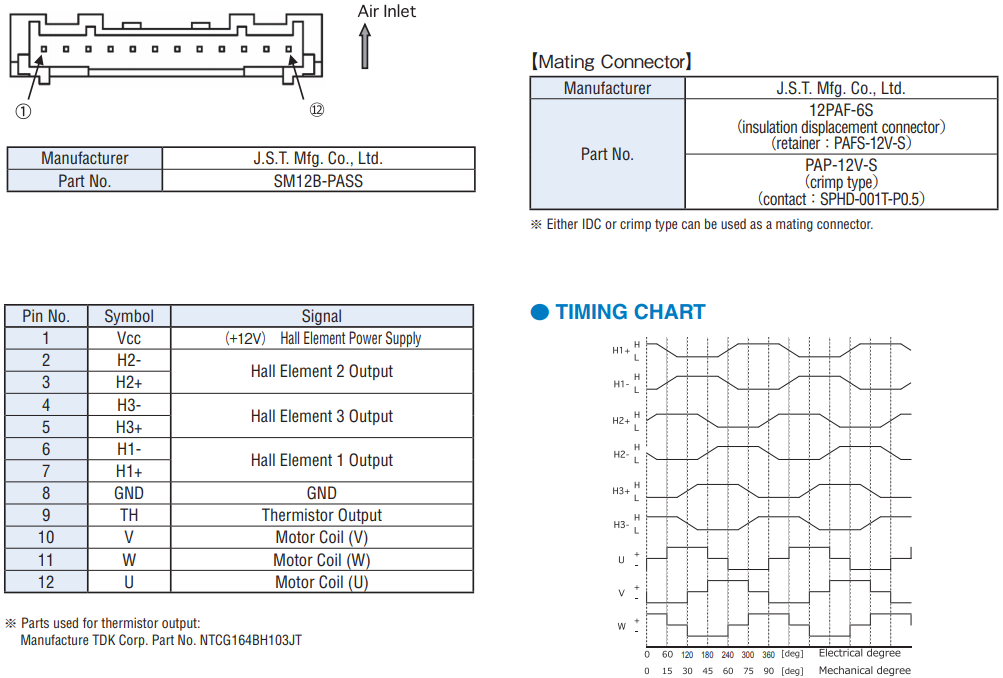

連接器規格
- ※◾Parts used for thermistor output: Manufacture TDK Corp. Part No. NTCG164BH103JTt
外形尺寸
- Unless otherwise specified, tolerance : ± 0.5 (Unit: mm)
操作注意事項
由於空氣流體力學軸承的結構特點，迴轉中本產品提起，在受到震動和衝擊的情況，軸和軸承可能會發生接觸。馬達會有鎖死的可能性，請在無振動或衝擊的條件下使用本產品。
本產品未配備驅動裝置，在安裝驅動裝置時請電壓，轉速等設備為不超過本手冊中各自的規格範圍。
本文件的內容不保證本產品不會出現故障或失效，請在系統中採取足夠的安全措施。
產品特性是在本公司標準測量環境下的測量值(*注１)。由於操作條件和環境的不同，它們可能與本文件中顯示的特性有所不同。使用前請務必確認實際使用環境中的特性。 *注１: 本公司的流量計是顯示20度、1氣壓下的體積流量（換算值）的熱式質量流量計。
在連接和斷開電纜之前，請務必關閉設備的電源。
在以下情況下，請立即關閉電源，不要使用本產品。
１. 如果水或異物進入產品內部
２. 如果產品掉落或箱體損壞。
３. 如果本產品產生任何不尋常的氣味，噪音或煙霧。
１. 如果水或異物進入產品內部
２. 如果產品掉落或箱體損壞。
３. 如果本產品產生任何不尋常的氣味，噪音或煙霧。
請勿在以下場所使用或存放本產品。
１. 直接施加振動，衝擊和擺動的地方。
２. 在潮濕，多塵或通風不良的地方。
３. 在陽光直下等溫度可能升高的地方。
４. 存在腐蝕性或易燃氣體的場所。
５. 會被水，油或化學品濺到的地方。
６. 會有靜電的地方。
７. 發生水蒸氣的附近。
１. 直接施加振動，衝擊和擺動的地方。
２. 在潮濕，多塵或通風不良的地方。
３. 在陽光直下等溫度可能升高的地方。
４. 存在腐蝕性或易燃氣體的場所。
５. 會被水，油或化學品濺到的地方。
６. 會有靜電的地方。
７. 發生水蒸氣的附近。
請勿堵塞本產品的通風口。
請勿將本產品串聯使用
由於本產品有高速旋轉的部件，如果接觸到人體，有受傷的危險。在操作過程中，請小心處理。
如果您對本產品的安裝有任何疑問，請聯繫您的銷售代表。
保修範圍
本產品的保修期為交貨後一年。
在保修期內，如因本公司產品造成的故障，本公司將免費維修或更換產品。
但是，以下情況不在保修範圍內
1. 除本手冊所述情況外的不適當的條件，環境，操作或使用而造成的故障或損壞
2. 由於貴司的設備或軟件的設計內容等產品以外的因素造成的故障或損壞。
3. 因本公司以外的改裝或修理而造成的故障或損壞。
4. 如果按照本手冊中的內容對產品進行正常的維護，可以避免的故障或損壞。
5. 由於我們發貨時的科技水平無法預見的原因導致的故障。
6. 因火災，地震，浸水，電壓異常等其他環境條件造成的故障或損壞。
但是，以下情況不在保修範圍內
1. 除本手冊所述情況外的不適當的條件，環境，操作或使用而造成的故障或損壞
2. 由於貴司的設備或軟件的設計內容等產品以外的因素造成的故障或損壞。
3. 因本公司以外的改裝或修理而造成的故障或損壞。
4. 如果按照本手冊中的內容對產品進行正常的維護，可以避免的故障或損壞。
5. 由於我們發貨時的科技水平無法預見的原因導致的故障。
6. 因火災，地震，浸水，電壓異常等其他環境條件造成的故障或損壞。
因本公司產品故障造成的任何二次損害(貴公司設備損壞，機會損壞，利潤損失等)均不在承保範圍內。
免責事項
本產品設計宗旨並非將其用於可能會對生命和身體產生影響的設備以及可能會對財產造成損害的設備或裝置(包括但不限於醫療設備，防災設備，安防設備，燃燒控制設備，基礎設施控制設備，車輛設備，交通設備，車載設備，航空設備，航天設備以及核能相關設備等)。如果貴司希望將本產品用於上述設備或裝置，請務必事先向本公司窗口進行諮詢。保證內容如本文件所示，因使用在不符合本文件中所示的設施或設備(含控制系統),以下簡稱"違規使用"而給客戶造成損害的，本公司將不會承擔任何責任。此外，貴司將本公司產品轉售給第三方後，因第第三方違規使用而給第三方造成損害的，本公司亦不承擔任何責任。如果因該第三方的違規使用而導致本公司向其進行損害賠償或以其他任何名義向其支持相關費用時，本公司將有權就此向貴司進行全額索賠。
堅決拒絕將本產品用於大規模殺傷性武器的開發和軍事使用。向以核武器，生物武器，化學武器及導彈的開發，製造，使用或儲藏或其他軍事用途為目的的人員提供(出口)的情況下，本公司不承擔責任。
本書的所有信息(產品數據，規格，圖，表，應用電路示例等)都是本書發行時的信息，可能會在沒有預告的情況下進行變更。
本書的內容不保證本產品不會發生誤動作或故障。請設想本產品發生誤動作或故障時，設置充分的安全對策。因本產品故障而產生的二次損害或間接損害時，本公司概不負責。
