压力传感器 (with Amp.) P-7100

  • P-7100<br>接头形状: R1/8
    P-7100
    接头形状: R1/8
  • P-7100<br>接头形状: M5 阴螺纹
    P-7100
    接头形状: M5 阴螺纹
  • P-7100<br>接头形状: R1/8
    P-7100
    接头形状: R1/8
  • P-7100<br>接头形状: M5 阴螺纹
    P-7100
    接头形状: M5 阴螺纹

产品咨询

●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道  ;请确认我们的经销商。
销售渠道单击此处确认我们的经销商。
到得捷电子网上商城
到贸泽电子网上商城
到驰万电子网上商城

超小型·轻量,实现高精度和高可靠性

  • 超小型·轻量，最适合设备组写
    尺寸φ17×18.7 mm（M5型），重量：約19 g（M5型）
  • 双隔膜结构（SUS316L隔膜，充油型）具有高可靠性
  • 驱动电压5±0.5 V，模拟输出0.5-4.5 V（类比电压输出）
  • 具有COB（板上芯片）实现的数字补偿电路实现了高精度
  • 标准压力范围为0～100kPa、－100～100kPa、0～1MPa、0～133.3kPa abs的4种类型
内部结构图

标准规格

适用介质 不腐蚀SUS316L，SUS304的气体和液体
工作温度 －20～70℃
补偿温度 0～50℃
补偿湿度 35～85％RH（没有凝结）
储存温度 －20～80℃（大气压，湿度65％RH 以下）
绝缘电阻 100MΩ以上（500VDC）
耐电压 500V AC 1分钟（漏电流1mA以下）
驱动电压 5±0.5VDC
消耗电流 3mA以下
填充液体 矽油
净重 R1：Approx.22ｇ, M5：Approx.19ｇ

模拟输出

压力范围输出电压输出限制零电压跨度电压输出电流线性/滞后温度特性（参考温度25℃）回应时间
102G 0.5～4.5V 16.5mV～95% Vopr 0.5±0.04V 4.0±0.04V 1mA以下（负载电阻=5kΩ以上） ±0.5％FS ±0.05%FS/℃ 约2ms
103G 0.5～4.5V 16.5mV～95% Vopr 0.5±0.04V 4.0±0.04V 1mA以下（负载电阻=5kΩ以上） ±0.5％FS ±0.05%FS/℃ 约2ms
102R 0.5～4.5V 16.5mV～95% Vopr 0.5±0.04V 4.0±0.04V 1mA以下（负载电阻=5kΩ以上） ±0.5％FS ±0.05%FS/℃ 约2ms
132A 0.5～4.5V 16.5mV～95% Vopr 0.5±0.1V 4.0±0.1V 1mA以下（负载电阻=5kΩ以上） ±0.5％FS ±0.06%FS/℃ 约2ms

环境特性

测试项目测试方法（条件 25 ± 5 °C）变化量
耐振動 10～500Hz 1.5mm以下／98.1m/s2 3 directions for 2 hours each 模拟信号输出（Vzero、Vspan）
试验后各自最大值± 1%F.S.
耐冲击 490m/s2　3方向 各3次
压力周期 额定压力范围106循环
防潮性 40℃　90～95%RH　240时间

型号显示

P-7100 -102GR1

系列名稱

额定压力范围

102G: 0～100kPa
103G: 0～ 1.0MPa
102R: -100～100kPa
132A: 0～133.3kPa abs

压力类型

G：表压（正压）
R：表压（复合压力）
A：绝对压力

压力端口

R1: R1/8
M5: M5 母型

型号一览表

型号压力端口压力类型额定压力范围最大压力破坏压力CAD
P-7100-102G-R1 R1/8 表压 0～100kPa 200kPa 300kPa
P-7100-102G-M5 母型 - M5 表压 0～100kPa 200kPa 300kPa
P-7100-102R-R1 R1/8 表压 -100～100kPa 200kPa 300kPa
P-7100-102R-M5 母型 - M5 表压 -100～100kPa 200kPa 300kPa
P-7100-103G-R1 R1/8 表压 0～1.0MPa 2.0MPa 3.0MPa
P-7100-103G-M5 母型 - M5 表压 0～1.0MPa 2.0MPa 3.0MPa
P-7100-132A-R1 R1/8 绝对压力 0～133.3kPa abs 200kPa abs 300kPa abs
P-7100-132A-M5 母型 - M5 绝对压力 0～133.3kPa abs 200kPa abs 300kPa abs

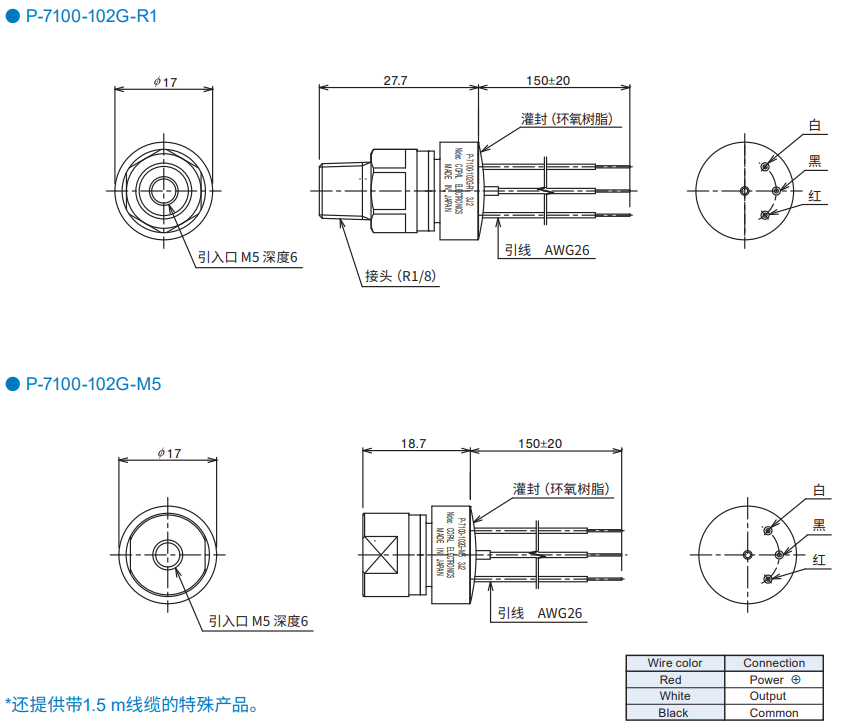

外形尺寸图

Unless otherwise specified, tolerance : ± 0.5 (Unit: mm)


内部电气原理图

文件
