圧力トランスジューサ P-7100 [レシオメトリック出力]
-
P-7100
継手: R1/8 -
P-7100
継手: M5 female
-
P-7100
継手: R1/8 -
P-7100
継手: M5 female
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
超小型・軽量ながら、高精度、高信頼性を実現
FeaturesFeatures
-
超小型・軽量のため、機器組込用に最適
寸法φ17×18.7mm(M5タイプ)、質量:約19g(M5タイプ -
二重ダイアフラム構造(SUS316Lダイアフラム、オイル封入型)による高信頼性
-
駆動電圧は5±0.5V、アナログ出力は0.5-4.5V(レシオメトリック出力)
-
COB(chip on board)実装を採用したデジタル補償回路により高精度を実現
-
標準圧力レンジは、0~100kPa、-100~100kPa、0~1MPa、0~133.3kPa absの4種類
標準仕様
適用媒体 | SUS316L、SUS304を腐食させない気体及び液体 |
---|---|
動作温度 | -20~70℃ |
補償温度 | 0~50℃ |
動作湿度 | 35~85%RH(結露ないこと) |
保存温度 | -20~80℃(大気圧、湿度65%RH以下) |
絶縁抵抗 | 100MΩ以上(500VDC) |
耐電圧 | 500V AC 1分間(リーク電流1mA以下) |
駆動電圧 | 5±0.5VDC |
消費電流 | 3mA以下 |
封入液 | シリコンオイル |
質量 | R1:Approx.22g, M5:Approx.19g |
アナログ出力
圧力レンジ | 出力電圧 | 出力制限 | ゼロ電圧 | スパン電圧 | 出力電流 | 直線性/ヒステリシス | 温度特性(基準温度25℃) | 応答速度 |
---|---|---|---|---|---|---|---|---|
102G | 0.5~4.5V | 16.5mV~95% Vopr | 0.5±0.04V | 4.0±0.04V | 1mA以下(負荷抵抗=5kΩ以上) | ±0.5%FS | ±0.05%FS/℃ | 約2ms |
103G | 0.5~4.5V | 16.5mV~95% Vopr | 0.5±0.04V | 4.0±0.04V | 1mA以下(負荷抵抗=5kΩ以上) | ±0.5%FS | ±0.05%FS/℃ | 約2ms |
102R | 0.5~4.5V | 16.5mV~95% Vopr | 0.5±0.04V | 4.0±0.04V | 1mA以下(負荷抵抗=5kΩ以上) | ±0.5%FS | ±0.05%FS/℃ | 約2ms |
132A | 0.5~4.5V | 16.5mV~95% Vopr | 0.5±0.1V | 4.0±0.1V | 1mA以下(負荷抵抗=5kΩ以上) | ±0.5%FS | ±0.06%FS/℃ | 約2ms |
環境特性
試験項目 | 試験条件 | 変動量 |
---|---|---|
振動 | 10~500Hz 1.5mm以下/98.1m/s2 3 directions for 2 hours each |
アナログ出力(Vzero, Vspan) 試験後それぞれ最大 ±1%F.S. |
衝撃 | 490m/s2 3方向 各3回 | |
圧力サイクル | 0 ~ 定格圧力 106 cycles | |
耐湿性 | 40℃ 90~95%RH 240時間 |
型式表示
P-7100 - | 102 | G | R1 |
---|---|---|---|
シリーズ名 |
圧力レンジ |
指示方式 |
継手形状 |
型式一覧表
型式 | 継手形状 | 指示方式 | 定格圧力範囲 | 最大圧力 | 破壊圧力 | CAD |
---|---|---|---|---|---|---|
P-7100-102G-R1 | R1/8 | ゲージ圧 | 0~100kPa | 200kPa | 300kPa | |
P-7100-102G-M5 | M5メネジ | ゲージ圧 | 0~100kPa | 200kPa | 300kPa | |
P-7100-102R-R1 | R1/8 | ゲージ圧 | -100~100kPa | 200kPa | 300kPa | |
P-7100-102R-M5 | M5メネジ | ゲージ圧 | -100~100kPa | 200kPa | 300kPa | |
P-7100-103G-R1 | R1/8 | ゲージ圧 | 0~1.0MPa | 2.0MPa | 3.0MPa | |
P-7100-103G-M5 | M5メネジ | ゲージ圧 | 0~1.0MPa | 2.0MPa | 3.0MPa | |
P-7100-132A-R1 | R1/8 | 絶対圧 | 0~133.3kPa abs | 200kPa abs | 300kPa abs | |
P-7100-132A-M5 | M5メネジ | 絶対圧 | 0~133.3kPa abs | 200kPa abs | 300kPa abs |
外形寸法図
Unless otherwise specified, tolerance : ± 0.5 (Unit: mm)

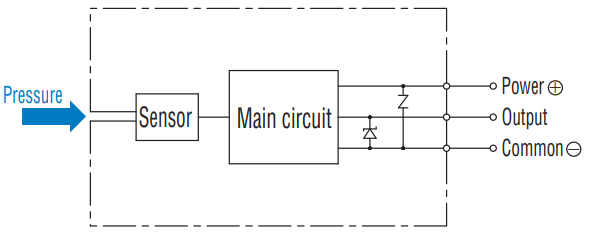

内部電気回路
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
