压力显示计 PG-30
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
具有出色的可视性，可广泛应用于各个领域小型压力表
- 紧凑，轻便，防滴漏，通用型压力表□30 mm紧凑型压力表实现防滴漏结构（IP65）。
- 采用具有出色可见度的LED LED显示屏即使在黑暗中也可以在面板表面上轻松查看。
- 可根据应用进行配置三种模拟输出模式八种开关输出模式
- EMC标准EN 55011（EMI）EN 61326-1（EMS）
- 非显示模式的低消耗 通过面板锁定功能保护设置数据
|
|
标准规格
| 项目 | 101R | 102R | 103R |
|---|---|---|---|
| 压力类型 | 表压 | ||
| 适用介质 | 非腐蚀性气体 | ||
| 额定压力范围 | −10 ~ 10 kPa | −100 ~ 100 kPa | −100 ~ 1000 kPa |
| 最大压力 | 20kPa | 200kPa | 1500kPa |
| 破坏压力 | 50kPa | 500kPa | 2000kPa |
| 工作温度 | -10 ~ 50°C | ||
| 补偿温度 | 0 ~ 50°C | ||
| 工作湿度 | 35 ~ 85%RH | ||
| 保护结构 | IEC标准 IP65 | ||
| 接头 | 2-Rc 1/8 | ||
| 受压部材料 | 铝压铸，矽单晶 | ||
| 净重 | Approx. 80g（包括2米电缆) | ||
| 温度特性 | ± 3 %F.S. (0 ~ 50 °C) | ||
| 绝缘电阻 | 100 (DC 500 V) MΩ minimum | ||
| 耐压 | AC500 V 1 分間 1 minute（泄漏电流为1 mA以下) | ||
| 工作电压 | 10.8 ~ 30 V DC（包括纹波) | ||
| 电流消耗 | 50mA maximum | ||
| 附件 | 密封螺钉、安装螺钉M5 | ||
显示
| 项目 | 101R | 102R | 103R |
|---|---|---|---|
| 显示元件 | LED 顯示（3位） | ||
| 额定显示 | − 9.99 ~ 9.99 kPa | − 99.9 ~ 99.9 kPa | − 100 ~ 999 kPa |
| 改变放大倍率 | 最多可以切换11种类型 | ||
| 负压显示 | 在负压下，红色LED亮起 | ||
| 显示精度 | ± 1 % | ||
切換输出
| 输出方法 | NPN/PNP 2点输出（晶体管集电极开路) |
|---|---|
| 輸出模式 | 单独模式/窗口比较器模式可切换 |
| 切換容量 | 30 V DC 100 mA 具有短路保护功能 |
| 剩余电压 | 1.2 V maximum (NPN), 2.2 V maximum (PNP)（负载电流 100 mA） |
| 操作显示 | 输出1（绿色 LED）,输出2（红色 LED）输出ON时点亮 |
| 迟滞（滞后） | 0 ~ 300 counts（可变) |
| 可重复性 | ± 0.2 %F.S. ± 1 count (± 0.3 %F.S. maximum) |
| 响应性 | Approx. 5, 25, 250, 2500 ms 可变 |
模拟输出
| 输出模式 | 3 模式切换可能 |
|---|---|
| 输出电压 V zero : Pin=0, V span : Pin=0 〜Pin (H) |
1 ~ 5 V (G/V mode ZERO : 1 ± 0.2 V, SPAN : 4 ± 0.2 V |
| 阻抗 | 10 kΩ |
| 分辨率 | 1/204 |
| 响应性 | Approx. 5, 25, 250, 2500 ms 可变 |
环境特性
| 测试项目 | 测试条件 | 变化量 |
|---|---|---|
| 耐振动 | 10 ~ 500 Hz, 98.1 m/s2 or 1.5 mm P-P, 3 directions for 2 hours each |
测试后最大值：± 2 %F.S. ※ 1 允许模拟输出波动量 通过添加20 mV的转换误差。 |
| 耐冲击 | 490 m/s2 , 3 directions for 3 times each | |
| 防潮性 | 40 °C, 90 ~ 95 %RH, 240 hrs | |
| 压力周期 | 0 ~ Rated pressure, 106 cycles |
※１压力显示值，开关输出工作点，模拟输出的每个特性变化
型号显示
非腐蚀性气体类型
| PG-30- | 101 | R- | N |
|---|---|---|---|
|
系列名称 |
额定压力 101：− 10 ~ 10 kPa 102：− 100 ~ 100 kPa 103：− 100 ~ 1000 kPa |
压力类型 R：复合压力（负压〜正压） |
开关输出方式 N：NPN 输出 P：PNP 输出 |
型号一览表
| 型号 | 额定压力 | 开关输出方式 | 压力类型 | 压力端口 | CAD |
|---|---|---|---|---|---|
| PG-30-101R-N | −10~10 kPa | NPN | 表压 | Rc 1/8 | |
| PG-30-101R-P | −10~10 kPa | PNP | 表压 | Rc 1/8 | |
| PG-30-102R-N | −100~100 kPa | NPN | 表压 | Rc 1/8 | |
| PG-30-102R-P | −100~100 kPa | PNP | 表压 | Rc 1/8 | |
| PG-30-103R-N | −100~1000 kPa | NPN | 表压 | Rc 1/8 | |
| PG-30-103R-P | −100~1000 kPa | PNP | 表压 | Rc 1/8 |
内部电气原理图
|
|
|
|
模拟输出模式
- 在出厂时, 101R 是 R 模式 "1", 102R 是 V 模式 "3", 103R 设置为 G 模式 "2"
- 上述三点都可以在 R/G/V模式下设置。但是, 103R 的 V 模式超出了准确性的保证范围。
表示倍率设定
- 最后一位数字/字母代表选择代码：红色LED闪烁表示负压。
- 对角线列：由于分辨率和位数，无法选择显示倍增器。（也未显示选择代码。）
- 出厂前，选择代码设置为“ 1”。
切换输出模式
|
|
|
|
- 注1. 在单独模式下，设置1和SW1以及设置2和SW2分别对应并运行。
- 注2. 在窗口比较器模式下，SW1和SW2以相同的下限（设置1）和上限（设置2）运行。 （滞后H是SW1 / SW2操作模式的通用设置）

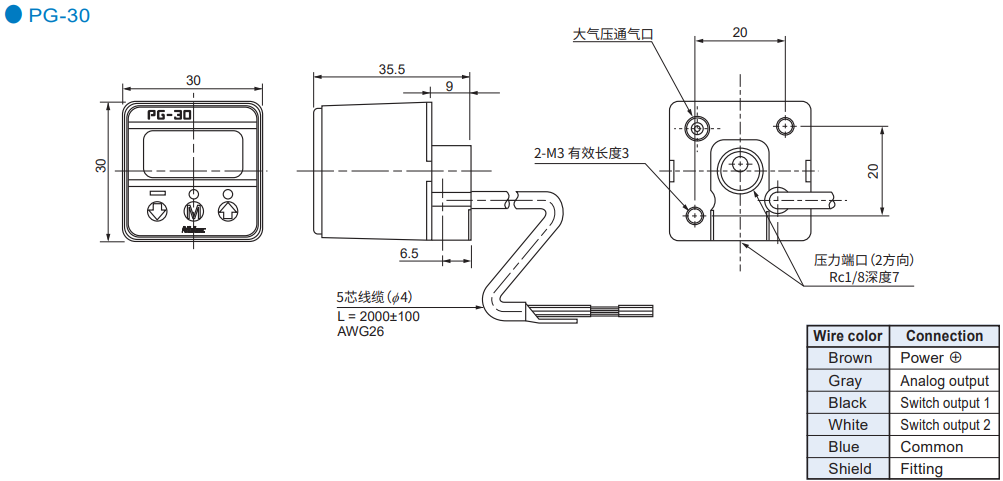

外形尺寸图
安装可选配件（另售）
|
|
|
|
|
|
配件（另售）
| 品名 | 系列名称 | 內容 | 支持机型 |
|---|---|---|---|
| 背板安装架组件 | ACPG-001 | 背板安装架及M3 × 4阳螺纹2根 | PG-30 · PS30 |
| 平面安装架组件 | ACPG-002 | 平面安装架及M3 × 4阳螺纹2根 | PG-30 · PS30 |
| 面板支架组件 | ACPG-003 | 面板支架盖 面板支架 面板挡块2个 |
PG-30 · PG-35 · PG-75 PG-35H · PG-35L · PS30 |
| 支架盖组件（保护测量仪器操作面板) | ACPG-004 | 面板支架盖 面板支架 |
PG-30 · PG-35 · PG-75 PG-35H · PG-35L · PS30 |
| 支架挡块组件 | ACPG-007 | 面板支架 面板挡块2个 |
PG-30 · PG-35 · PG-75 PG-35H · PG-35L · PS30 |
