圧力ゲージ PG-30
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
広い分野で使用可能な、視認性に優れた小型圧力ゲージ
- 小型・軽量・防滴構造の汎用圧力ゲージ □ 30 mm の小型圧力ゲージで防滴構造（IP65）を実現。
- 視認性に優れた LED の採用 パネル面取付は勿論、暗所でも見易い LED 表示。
- 用途に応じた設定が可能 ３つのアナログ出力モード ８種類のスイッチ出力モード
- EMC 規格 EN 55011 (EMI) EN 61326-1 (EMS)
- 非表示モードによる低消費電力化
- パネルロック機能による設定データの保護
|
|
標準仕様
| 項目 | 101R | 102R | 103R |
|---|---|---|---|
| 形（指示方式） | ゲージ圧 | ||
| 適用媒体 | 非腐食性気体 | ||
| 定格圧力範囲 | −10 ~10 kPa | −100~100 kPa | −100~1000 kPa |
| 最大圧力 | 20kPa | 200kPa | 1500kPa |
| 破壊圧力 | 50kPa | 500kPa | 2000kPa |
| 動作温度 | -10~50°C | ||
| 補償温度 | 0~50°C | ||
| 動作湿度 | 35~85%RH | ||
| 保護構造 | IEC 規格 IP65 | ||
| 圧力ポート | 2-Rc 1/8 | ||
| 受圧部材質 | アルミダイカスト、シリコン単結晶 | ||
| 質量 | Approx. 80（ケーブル2 m 含む) | ||
| 温度特性 | ± 3 %F.S. (0 ~ 50 °C) | ||
| 絶縁抵抗 | 100 (DC 500 V) MΩ minimum | ||
| 耐電圧 | AC500 V 1 分間 1 minute（リーク電流1 mA 以下) | ||
| 電源電圧 | 10.8~30 V DC（（リップル含む) | ||
| 消費電流 | 50mA maximum | ||
| 付属品 | シールネジ、M 5 継手ネジ | ||
表示
| 項目 | 101R | 102R | 103R |
|---|---|---|---|
| 表示素子 | LED 表示（3 桁） | ||
| 定格表示 | − 9.99~9.99 kPa | − 99.9~99.9 kPa | − 100~999 kPa |
| 倍率切換 | 最大11 種類切り換可能 | ||
| 負圧表示 | 負圧時、赤色LED 点灯 | ||
| 表示精度 | ± 1 % | ||
スイッチ出力
| 形態 | NPN/PNP 2 点出力（トランジスタ・オープンコレクタ) |
|---|---|
| 出力モード | セパレート・モード/ ウインド・コンパレータ・モード切替可 |
| スイッチ容量 | 30 V DC 100 mA 短絡保護有り |
| 残留電圧 | 1.2 V maximum (NPN), 2.2 V maximum (PNP)（負荷電流 100 mA） |
| 動作表示 | 出力1（緑色LED）, 出力2（赤色LED） 出力ON 時に点灯 |
| 応 差 | 0~300 counts（可変) |
| 繰返し精度 | ± 0.2 %F.S. ± 1 count (± 0.3 %F.S. maximum) |
| 応答性 | Approx. 5, 25, 250, 2500 ms 可変 |
アナログ出力
| 出力モード | 3 モード切替可能 |
|---|---|
| 出力電圧 V zero : Pin=0, V span : Pin=0 〜Pin (H) |
1~5 V (G/V mode ZERO : 1 ± 0.2 V, SPAN : 4 ± 0.2 V |
| インピーダンス | 10 kΩ |
| 分解能 | 1/204 |
| 応答性 | Approx. 5, 25, 250, 2500 ms 可変 |
環境特性
| 試験項目 | 試験条件 | 変動量 |
|---|---|---|
| 振動 | 10~500 Hz, 98.1 m/s2 or 1.5 mm P-P, 3 directions for 2 hours each |
試験後最大：± 2 %F.S. ※ 1 アナログ出力の変動量は変換誤差 20 mV を加算して許容 |
| 衝撃 | 490 m/s2 , 3 directions for 3 times each | |
| 耐湿性 | 40 °C, 90~95 %RH, 240 hrs | |
| 圧力サイクル | 0~Rated pressure, 106 cycles |
※１ 圧力表示値、スイッチ出力動作点、アナログ出力の各特性変動量
型式表示
| PG-30- | 101 | R- | N |
|---|---|---|---|
|
シリーズ名 |
圧力レンジ 101：-10~10 kPa 102：-100~100 kPa 103：-100~1000 kPa |
指示方法 R：連成圧（負圧〜正圧） |
スイッチ出力方式 N：NPN 出力 P：PNP 出力 |
型式一覧表
| 型式 | 定格圧力 | スイッチ出力方式 | 形（指示方式） | 継手形状 | CAD |
|---|---|---|---|---|---|
| PG-30-101R-N | −10~10 kPa | NPN | ゲージ圧 | Rc 1/8 | |
| PG-30-101R-P | −10~10 kPa | PNP | ゲージ圧 | Rc 1/8 | |
| PG-30-102R-N | −100~100 kPa | NPN | ゲージ圧 | Rc 1/8 | |
| PG-30-102R-P | −100~100 kPa | PNP | ゲージ圧 | Rc 1/8 | |
| PG-30-103R-N | −100~1000 kPa | NPN | ゲージ圧 | Rc 1/8 | |
| PG-30-103R-P | −100~1000 kPa | PNP | ゲージ圧 | Rc 1/8 |
内部電気回路
|
|
|
|

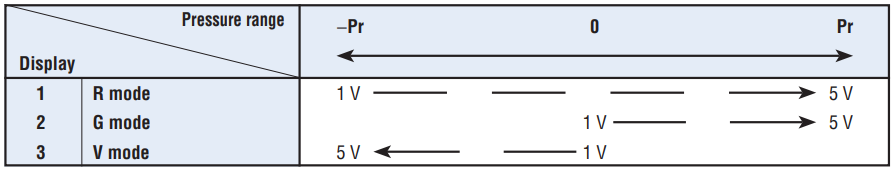

アナログ出力モード
- 工場出荷時、101RはRモード“1”、102RはV モード“3”、103RはGモード“2”に設定されています。
- 上記3点ともR/G/Vモードいずれも設定可能です。ただし103RのVモードは精度保 証外です。
スイッチ出力モード
|
|
|
|
- 注１．セパレートモードでは、設定 1 と SW1、設定 2 と SW2 がそれぞれ対応し動作します。
- 注２．ウインドコンパレータモードでは、SW1と SW2 に共通の下限値（設定1）、上限値（設定2）で動作します。(応差 H は SW1/SW2 動作モード共通の設定です)
外形寸法図

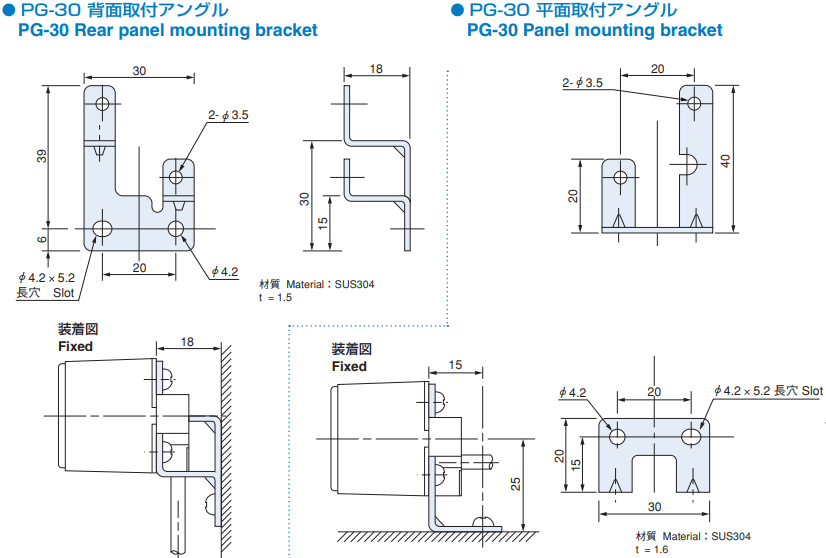

アングル取付方法（別売品）

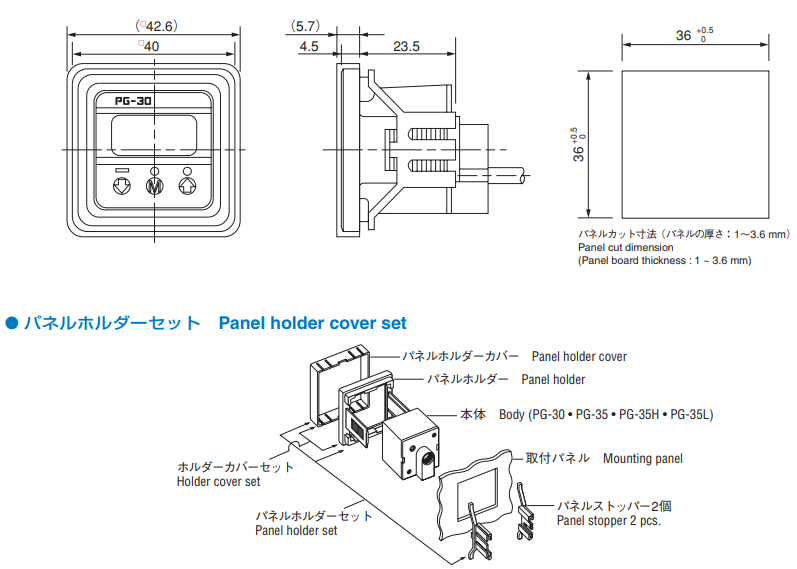

パネルホルダーセット・ホルダーカバーセット取付方法（別売品）
●パネルホルダーセット・ホルダーカバーセット
アクセサリー（別売品）
| 品名 | 型式名 | 内 容 | 対応機種 |
|---|---|---|---|
| 背面アングルセット | ACPG-001 | 背面アングル及び M 3 × 4 オネジ 2 本 | PG-30 |
| 平面アングルセット | ACPG-002 | 平面アングル及び M 3 × 4 オネジ 2 本 | PG-30 |
| パネルホルダーセット | ACPG-003 | パネルホルダーカバー パネルホルダー パネルストッパー 2 個 |
PG-30 · PG-35 · PG-75 · PG-35H · PG-35L |
| ホルダーカバーセット （ゲージの操作面保護） |
ACPG-004 | パネルホルダーカバー パネルホルダー |
PG-30 · PG-35 · PG-75 · PG-35H · PG-35L |
| ホルダーストッパーセット | ACPG-007 |
パネルホルダー |
PG-30 · PG-35 · PG-75 · PG-35H · PG-35L |
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
