压力显示计 PG-35
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
可广泛应用于各个领域、具有出色的可视性小型压力表
- 绝对压力型和复合压力型均可提供
可以用一个单位从负压到正压测量标准化。 - 紧凑，轻便，防滴漏，通用型压力表
□ 30 mm 紧凑型压力表实现防滴漏结构（IP65）。 - 采用具有出色可见度的LED
LED显示屏即使在黑暗中也可以在面板表面上轻松查看。 - 可根据应用进行配置
三种模拟输出模式
八种开关输出模式 - EMC 标准
EN 55011 (EMI)
EN 61326-1 (EMS) - 非显示模式的低消耗
- 通过面板锁定功能保护设置数据
|
|
标准规格
■除非另有说明，否则环境温度为25±5°C，驱动电压为12 VDC。
| 项目 | 102R | 103R | 102A |
|---|---|---|---|
| 压力类型 | 表压 | 絕對壓力 | |
| 适用介质 | 不腐蚀SUS 316L的气体和液体 | ||
| 额定压力范围 | − 100 ~ 100 kPa | − 100 ~ 1000 kPa | 0 ~ 100 (abs) kPa |
| 最大压力 | 200kPa | 2000kPa | 200 (abs)kPa |
| 破坏压力 | 300kPa | 3000 kPa | 300 (abs) kPa |
| 压力端口 | R 1/4, G 3/8, G 1/4, 9/16-18UNF | ||
| 工作温度 | -10 ~ 50°C | ||
| 补偿温度 | 0 ~ 50°C | ||
| 工作湿度 | 35 ~ 85%RH | ||
| 保护结构 | IEC标准 IP65 | ||
| 安装形状 | 垂直端口安装，背部端口安装 | ||
| 受压部材料 | SUS 316L | ||
| 净重 | Approx. 150g（包括2米电缆) | ||
| 温度特性 | ± 3 %F.S. (0 ~ 50 °C) | ||
| 绝缘电阻 | 100 (DC 500 V) MΩ minimum | ||
| 耐压 | AC500V 1分钟（泄漏电流为1 mA以下) | ||
| 工作电压 | 10.8 ~ 30 V DC（包括纹波) | ||
| 电流消耗 | 50mA maximum | ||
| 附件 | 包括“O”环、G 3/8：P18、G 1/4：P15 | ||
显示
■除非另有说明，否则环境温度为25±5°C，驱动电压为12 VDC。
| 项目 | 102R | 103R | 102A |
|---|---|---|---|
| 显示元件 | LED 显示（3位） | ||
| 额定显示 | − 99.9 ~ 99.9kPa | − 100 ~ 999kPa | 0.0 ~ 99.9 kPa |
| 改变倍率 | 最多可以切换11种类型 | ||
| 负压显示 | 负压时、红色 LED 点亮 | ― | |
| 显示精度 | ± 1 % | ||
切换输出
■ 除非另有说明，否则环境温度为25±5°C，驱动电压为12 VDC。
| 输出方法 | NPN/PNP 2点输出（晶体管集电极开路) |
|---|---|
| 输出模式 | 单独模式/窗口比较器模式可切换 |
| 切换容量 | 30 V DC 100 mA 具有短路保护功能 |
| 剩余电压 | 1.2 V maximum (NPN), 2.2 V maximum (PNP)（负载电流 100 mA） |
| 操作显示 | 输出1（绿色 LED）,输出2（红色 LED）输出ON时点亮 |
| 迟滞（滞后） | 0 ~ 300 counts（可变) |
| 可重复性 | ± 0.2 %F.S. ± 1 count (± 0.3 %F.S. maximum) |
| 响应性 | Approx. 5, 25, 250, 2500 ms 可变 |
模拟输出
■除非另有说明，否则环境温度为25±5°C，驱动电压为12 VDC。
| 输出模式 | 3 模式切換可能 |
|---|---|
| 输出电压 V zero : Pin=0, V span : Pin=0 〜Pin (H) |
1 ~ 5 V (G/V mode ZERO : 1 ± 0.2 V, SPAN : 4 ± 0.2 V ; R mode ZERO : 3 ± 0.2 V, SPAN : 2 ± 0.2 V) 103 R (R mode) (ZERO : 1.36 ± 0.2 V SPAN : 3.64 ± 0.2 V) |
| 阻抗 | 10 kΩ |
| 分辨率 | 1/204(Approx. 20mV / Approx. 0.5%F.S.) |
| 响应性 | Approx. 5, 25, 250, 2500 ms 可变 |
型号显示
※高耐腐蚀型
| PG - 35- | 102 | R- | N | R2 | B |
|---|---|---|---|---|---|
|
系列名称 |
额定压力 102R：−100~100 kPa（复合压力） 102A： 0~100 kPa（绝对压力） 103R：−100~1000 kPa（复合压力） |
压力类型 R：复合压力（负压〜正压） A：绝对压力（绝对真空～大气压） |
开关输出方式 N：NPN 輸出 P：PNP 輸出 |
压力端口 R2：R 1/4（ 带M5内螺纹） GF：G 3/8（尖端隔膜式） G2：G 1/4（带M5内螺纹） VC：垫圈接头：9/16-18UNF |
接口 空白：垂直接口 B：背面接口 |
型号一览表
| 型号 | 额定压力 | 压力类型 | 压力端口 | 接口形状 | 切换输出方法 | CAD |
|---|---|---|---|---|---|---|
| PG-35-102R-NR2 | −100~100 kPa | 复合压力 | R 1/4 | 垂直接口 | NPN | |
| ➡PG-35-102R-NR2B | −100~100 kPa | 复合压力 | R 1/4 | 背面接口 | NPN | |
| PG-35-102R-PR2 | −100~100 kPa | 复合压力 | R 1/4 | 垂直接口 | PNP | |
| ➡PG-35-102R-PR2B | −100~100 kPa | 复合压力 | R 1/4 | 背面接口 | PNP | |
| PG-35-102R-NGF | −100~100 kPa | 复合压力 | G 3/8 | 垂直接口 | NPN | |
| PG-35-102R-PGF | −100~100 kPa | 复合压力 | G 3/8 | 垂直接口 | PNP | |
| PG-35-102R-NVC | −100~100 kPa | 复合压力 | 9/16-18UNF | 垂直接口 | NPN | |
| ➡PG-35-102R-NVCB | −100~100 kPa | 复合压力 | 9/16-18UNF | 背面接口 | NPN | |
| PG-35-102R-PVC | −100~100 kPa | 复合压力 | 9/16-18UNF | 垂直接口 | PNP | |
| ➡PG-35-102R-PVCB | −100~100 kPa | 复合压力 | 9/16-18UNF | 背面接口 | PNP | |
| PG-35-102R-NG2 | −100~100 kPa | 复合压力 | G 1/4 | 垂直接口 | NPN | |
| PG-35-102R-PG2 | −100~100 kPa | 复合压力 | G 1/4 | 垂直接口 | PNP | |
| PG-35-103R-NR2 | −100~1000 kPa | 复合压力 | R 1/4 | 垂直接口 | NPN | |
| ➡ PG-35-103R-NR2B | −100~1000 kPa | 复合压力 | R 1/4 | 背面接口t | NPN | |
| PG-35-103R-PR2 | −100~1000 kPa | 复合压力 | R 1/4 | 垂直接口 | PNP | |
| ➡PG-35-103R-PR2B | −100~1000 kPa | 复合压力 | R 1/4 | 背面接口 | PNP | |
| PG-35-103R-NGF | −100~1000 kPa | 复合压力 | G 3/8 | 垂直接口 | NPN | |
| PG-35-103R-PGF | −100~1000 kPa | 复合压力 | G 3/8 | 垂直接口 | PNP | |
| PG-35-103R-NVC | −100~1000 kPa | 复合压力 | 9/16-18UNF | 垂直接口 | NPN | |
| ➡PG-35-103R-NVCB | −100~1000 kPa | 复合压力 | 9/16-18UNF | 背面接口t | NPN | |
| PG-35-103R-PVC | −100~1000 kPa | 复合压力 | 9/16-18UNF | 垂直接口 | PNP | |
| ➡PG-35-103R-PVCB | −100~1000 kPa | 复合压力 | 9/16-18UNF | 背面接口 | PNP | |
| PG-35-103R-NG2 | −100~1000 kPa | 复合压力 | G 1/4 | 垂直接口 | NPN | |
| PG-35-103R-PG2 | −100~1000 kPa | 复合压力 | G 1/4 | 垂直接口 | PNP | |
| PG-35-102A-NR2 | 0~100 kPa abs | 绝对压力 | R 1/4 | 垂直接口 | NPN | |
| ➡PG-35-102A-NR2B | 0~100 kPa abs | 绝对压力 | R 1/4 | 背面接口 | NPN | |
| PG-35-102A-PR2 | 0~100 kPa abs | 绝对压力 | R 1/4 | 垂直接口 | PNP | |
| ➡PG-35-102A-PR2B | 0~100 kPa abs | 绝对压力 | R 1/4 | 背面接口 | PNP | |
| PG-35-102A-NGF | 0~100 kPa abs | 绝对压力 | G 3/8 | 垂直接口 | NPN | |
| PG-35-102A-PGF | 0~100 kPa abs | 绝对压力 | G 3/8 | 垂直接口 | PNP | |
| PG-35-102A-NVC | 0~100 kPa abs | 绝对压力 | 9/16-18UNF | 垂直接口 | NPN | |
| ➡PG-35-102A-NVCB | 0~100 kPa abs | 绝对压力 | 9/16-18UNF | 背面接口 | NPN | |
| PG-35-102A-PVC | 0~100 kPa abs | 绝对压力 | 9/16-18UNF | 垂直接口 | PNP | |
| ➡PG-35-102A-PVCB | 0~100 kPa abs | 绝对压力 | 9/16-18UNF | 背面接口 | PNP | |
| PG-35-102A-NG2 | 0~100 kPa abs | 绝对压力 | G 1/4 | 垂直接口 | NPN | |
| PG-35-102A-PG2 | 0~100 kPa abs | 绝对压力 | G 1/4 | 垂直接口 | PNP |
The products marked ➡ are manufactured upon receipt of order basis.
内部电气原理图
|
|
|
|
表示倍率设定
- 通过显示屏第三行上的数字/符号选择：减号指示灯（红色LED）闪烁。
- 斜线部：由于分辨率和显示位数之间的关系，无法选择显示倍数。 （不显示选择符号。）出厂时，选择编号设置为“ A”。
模拟输出模式
- 在出厂时，将102R设置为V模式“ 3”，将102A / 103R设置为G模式“ 2”。
- 102R / 103R可以设置为R / G / V模式（但是，103R的V模式不能保证精度）。
- 102A：只能设定G模式。
开关输出模式
|
|
|
|
- 注1。 在单独模式下，设置1和SW1以及设置2和SW2为每个都作回应。
- 注2。 在窗口比较器模式下，SW1和SW2共用，下限值（设置1）和上限值（设置2）下操作。
（迟滞H是SW1 / SW2操作模式的共通设置。）

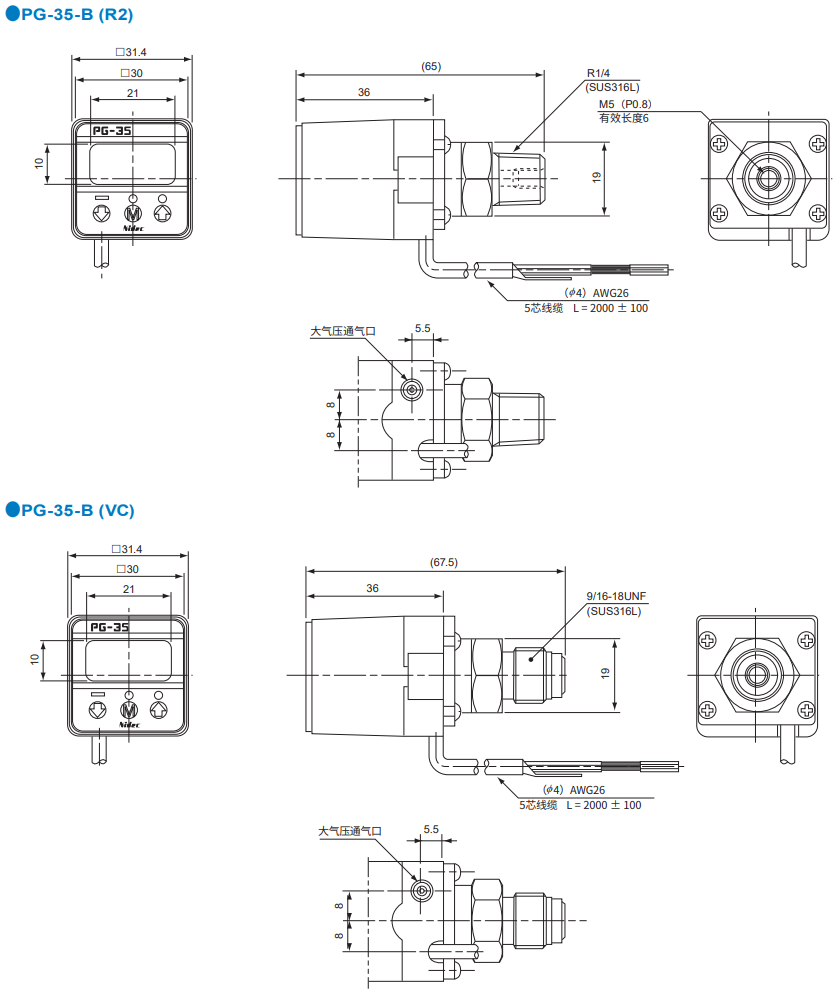

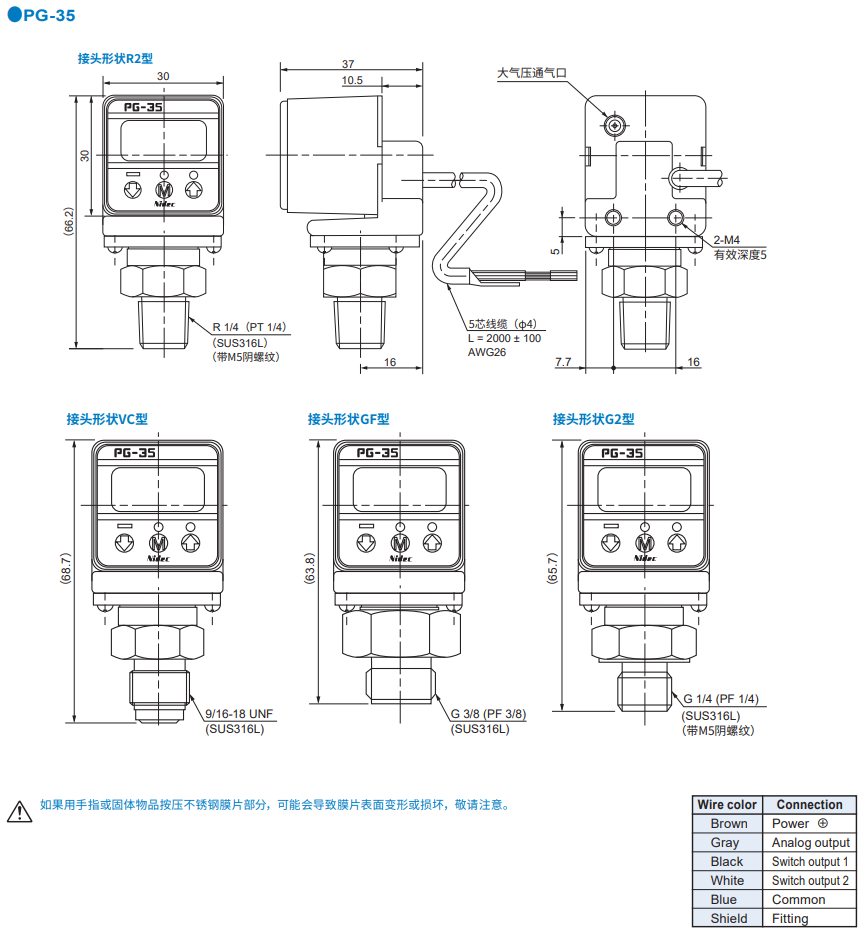

外形尺寸图
Unless otherwise specified tolerance : ± 0.5 (Unit: mm)
可选配件（另售）
| 名称 | 系列名称 | 内容 | 适用机型 |
|---|---|---|---|
| 面板架套装 | ACPG-003 | 面板支架盖 面板支架 面板挡块（2个） |
PG-30·PG-35·PG-75· PG-35H·PG-35L |
| 支架套（用于保护仪表操作面板） | ACPG-004 | 面板支架盖 面板支架 |
PG-30·PG-35·PG-75· PG-35H·PG-35L |
| 支架挡块组件 | ACPG-007 | 面板支架盖 面板支架 面板挡块（2个） |
PG-30·PG-35·PG-75· PG-35H·PG-35L |
如何安装可选配件（另售）
管道和安装注意事项
◆关于大气压入口处的软管
- 如果存在将大量水或油施加到传感器并从大气压入口进入壳体内部的风险，请将硅管等连接到大气压入口，并将另一侧伸到安全的地方。 确保不要弯曲管子或阻塞管子的末端
◆配管
- 拧紧时，请勿在铝压铸件上使用扳手（13mm）并拧紧塑料盒。
另外，在外螺纹上使用密封胶带以防止空气泄漏。 将安装角度安装到主体（M3螺钉）时，拧紧扭矩应为0.3 N·m以下。 - 使用附带的密封螺丝/ M5固定螺丝时，将密封胶带缠绕约1.5至2倍，用手指轻轻将其拧紧，以免损坏螺纹，然后使用工具将其拧紧。
- 树脂螺丝的推荐扭矩：3.0N·m，金属螺丝的推荐扭矩：10.0 N·m以下
特殊规格型号
※以下特殊规格也可提供。请联系您当地的销售办事处以获取详细信息。
| 型号 | 外形及其他特殊规格 |
|---|---|
| PG-35-102R-NR2-011 | 随附支架（安装板） |
| PG-35-102R-NR2-105 | Default mode :(X1 <multiplier factor>, V mode <analog output>, separate mode <switch output>) Pressure setting: (P1:30kPa / P2 :50kPa, 10ms<hysteresis>, 0 (digital filter)) |
| PG-35-102R-NR2B-128 | 面板架套件（ACPG-003）单独包装和提供 |
| PG-35-102R-PR2-021 | 提供了用于排气孔的管。 防止冷却液侵入的措施（在电缆套管周围施加环氧树脂，以及面板保护盖） |
| PG-35-103R-NS2 | Fitting : 1/4 Swagelok tubing |
