圧力ゲージ PG-35
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
広い分野で使用可能な、視認性に優れた小型圧力ゲージ
- 連成圧・絶対圧タイプをラインアップ
1 台で負圧から正圧まで測定可能な連成圧タイプと絶対圧タイプを標準化。 - 小型・軽量防滴構造の汎用圧力ゲージ
□ 30 mm の小型圧力ゲージで防滴構造（IP65）を実現。 - 視認性に優れたLED の採用
パネル面取付は勿論、暗所でも見易いLED 表示。 - 用途に応じた設定が可能
３つのアナログ出力モード
８種類のスイッチ出力モード - EMC 規格
EN 55011 (EMI)
EN 61326-1 (EMS) - 非表示モードによる低消費電力
- パネルロック機能による設定データの保護
標準仕様
● 特記ない場合、周囲温度25±5 °C、駆動電圧12 V DC で規定します。
| 項目 | 102R | 103R | 102A |
|---|---|---|---|
| 形（指示方式） | ゲージ圧 | 絶対圧 | |
| 適用媒体 | SUS 316L を腐食させない気体・液体 | ||
| 定格圧力範囲 | − 100 ~ 100 kPa | − 100 ~ 1000 kPa | 0 ~ 100 (abs) kPa |
| 最大圧力 | 200kPa | 2000kPa | 200 (abs)kPa |
| 破壊圧力 | 300kPa | 3000 kPa | 300 (abs) kPa |
| 動作温度 | -10 ~ 50°C | ||
| 補償温度 | 0 ~ 50°C | ||
| 動作湿度 | 35 ~ 85%RH | ||
| 保護構造 | IEC 規格 IP65 | ||
| 圧力ポート | 垂直ポート、背面ポート | ||
| 取付形状 | R 1/4, G 3/8, G 1/4, 9/16-18UNF | ||
| 受圧部材質 | SUS 316L | ||
| 質量 | Approx. 150g（ケーブル2 m 含む) | ||
| 温度特性 | ± 3 %F.S. (0 ~ 50 °C) | ||
| 絶縁抵抗 | 100 (DC 500 V) MΩ minimum | ||
| 耐電圧 | AC500 V 1 分間（リーク電流1 mA 以下) | ||
| 電源電圧 | 10.8 ~ 30 VDC（リップル含む) | ||
| 消費電流 | 50mA maximum | ||
| 付属品 | “O”リング付属、G 3/8：P18、G 1/4：P15 | ||
表示
● 特記ない場合、周囲温度25±5 °C、駆動電圧12 V DC で規定します。
| 項目 | 102R | 103R | 102A |
|---|---|---|---|
| 表示素子 | LED 表示（3 桁） | ||
| 定格表示 | − 99.9 ~ 99.9kPa | − 100 ~ 999kPa | 0.0 ~ 99.9 kPa |
| 倍率切換 | 最大11 種類切り換可能 | ||
| 負圧表示 | 負圧時、赤色LED 点灯 | ― | |
| 表示精度 | ± 1 % F.S. | ||
スイッチ出力
● 特記ない場合、周囲温度25±5 °C、駆動電圧12 V DC で規定します。
| 形態 | NPN/PNP 2 点出力（トランジスタ・オープンコレクタ |
|---|---|
| 出力モード | セパレート・モード/ ウインド・コンパレータ・モード切替可 |
| スイッチ容量 | 30 V DC 100 mA 短絡保護有り |
| 残留電圧 | 1.2 V maximum (NPN), 2.2 V maximum (PNP)（負荷電流 100 mA） |
| 動作表示 | 出力1（緑色LED）, 出力2（赤色LED） 出力ON 時に点灯 |
| 応 差 | 0 ~ 300 counts（可変) |
| 繰返し精度 | ± 0.2 %F.S. ± 1 count (± 0.3 %F.S. maximum) |
| 応答性 | Approx. 5, 25, 250, 2500 ms 可変 |
アナログ出力
● 特記ない場合、周囲温度25±5 °C、駆動電圧12 V DC で規定します。
| 出力モード | 3 モード切替可能 |
|---|---|
| 出力電圧 V zero : Pin=0, V span : Pin=0 〜Pin (H) |
1 ~ 5 V (G/V mode ZERO : 1 ± 0.2 V, SPAN : 4 ± 0.2 V ; R mode ZERO : 3 ± 0.2 V, SPAN : 2 ± 0.2 V) 103 R (R mode) (ZERO : 1.36 ± 0.2 V SPAN : 3.64 ± 0.2 V) |
| インピーダンス | 10 kΩ |
| 分解能 | 1/204（約20mV/ 約0.5％ F.S.） |
| 応答性 | Approx. 5, 25, 250, 2500 ms 可変 |
型式表示
※高耐食性タイプ
| PG - 35- | 102 | R- | N | R2 | B |
|---|---|---|---|---|---|
|
シリーズ名 |
圧力レンジ 102R:-100~100 kPa 102A:0~100 kPa 103R:-100~1000 kPa
|
指示方法 R：連成 圧(負圧~正圧) A：絶対圧 (絶対真空~大気圧) |
スイッチ出力方式 N:NPN 出力 P:PNP 出力 |
継手形状 R2:R 1/4(M 5 メネジ付) GF:G 3/8 (先端ダイアフラムタイプ) G2:G 1/4 (M 5 メネジ付) VC:ガスケット継手 (9/16-18UNF) |
ポート 空欄:垂直ポート B:背面ポート |
型式一覧表
| 型式 | 定格圧力 | 指示方式 | 継手形状 | ポート形状 | スイッチ出力方式 | CAD |
|---|---|---|---|---|---|---|
| PG-35-102R-NR2 | −100 ~ 100 kPa | ゲージ圧 | R 1/4 | 垂直ポート | NPN | |
| ➡PG-35-102R-NR2B | −100 ~ 100 kPa | ゲージ圧 | R 1/4 | 背面ポート | NPN | |
| PG-35-102R-PR2 | −100 ~ 100 kPa | ゲージ圧 | R 1/4 | 垂直ポート | PNP | |
| ➡PG-35-102R-PR2B | −100 ~ 100 kPa | ゲージ圧 | R 1/4 | 背面ポート | PNP | |
| PG-35-102R-NGF | −100 ~ 100 kPa | ゲージ圧 | G 3/8 | 垂直ポート | NPN | |
| PG-35-102R-PGF | −100 ~ 100 kPa | ゲージ圧 | G 3/8 | 垂直ポート | PNP | |
| PG-35-102R-NVC | −100 ~ 100 kPa | ゲージ圧 | 9/16-18UNF | 垂直ポート | NPN | |
| ➡PG-35-102R-NVCB | −100 ~ 100 kPa | ゲージ圧 | 9/16-18UNF | 背面ポート | NPN | |
| PG-35-102R-PVC | −100 ~ 100 kPa | ゲージ圧 | 9/16-18UNF | 垂直ポート | PNP | |
| ➡PG-35-102R-PVCB | −100 ~ 100 kPa | ゲージ圧 | 9/16-18UNF | 背面ポート | PNP | |
| PG-35-102R-NG2 | −100 ~ 100 kPa | ゲージ圧 | G 1/4 | 垂直ポート | NPN | |
| PG-35-102R-PG2 | −100 ~ 100 kPa | ゲージ圧 | G 1/4 | 垂直ポート | PNP | |
| PG-35-103R-NR2 | −100 ~ 1000 kPa | ゲージ圧 | R 1/4 | 垂直ポート | NPN | |
| ➡ PG-35-103R-NR2B | −100 ~ 1000 kPa | ゲージ圧 | R 1/4 | 背面ポートt | NPN | |
| PG-35-103R-PR2 | −100 ~ 1000 kPa | ゲージ圧 | R 1/4 | 垂直ポート | PNP | |
| ➡PG-35-103R-PR2B | −100 ~ 1000 kPa | ゲージ圧 | R 1/4 | 背面ポート | PNP | |
| PG-35-103R-NGF | −100 ~ 1000 kPa | ゲージ圧 | G 3/8 | 垂直ポート | NPN | |
| PG-35-103R-PGF | −100 ~ 1000 kPa | ゲージ圧 | G 3/8 | 垂直ポート | PNP | |
| PG-35-103R-NVC | −100 ~ 1000 kPa | ゲージ圧 | 9/16-18UNF | 垂直ポート | NPN | |
| ➡PG-35-103R-NVCB | −100 ~ 1000 kPa | ゲージ圧 | 9/16-18UNF | 背面ポートt | NPN | |
| PG-35-103R-PVC | −100 ~ 1000 kPa | ゲージ圧 | 9/16-18UNF | 垂直ポート | PNP | |
| ➡PG-35-103R-PVCB | −100 ~ 1000 kPa | ゲージ圧 | 9/16-18UNF | 背面ポート | PNP | |
| PG-35-103R-NG2 | −100 ~ 1000 kPa | ゲージ圧 | G 1/4 | 垂直ポート | NPN | |
| PG-35-103R-PG2 | −100 ~ 1000 kPa | ゲージ圧 | G 1/4 | 垂直ポート | PNP | |
| PG-35-102A-NR2 | 0 ~ 100 kPa abs | 絶対圧 | R 1/4 | 垂直ポート | NPN | |
| ➡PG-35-102A-NR2B | 0 ~ 100 kPa abs | 絶対圧 | R 1/4 | 背面ポート | NPN | |
| PG-35-102A-PR2 | 0 ~ 100 kPa abs | 絶対圧 | R 1/4 | 垂直ポート | PNP | |
| ➡PG-35-102A-PR2B | 0 ~ 100 kPa abs | 絶対圧 | R 1/4 | 背面ポート | PNP | |
| PG-35-102A-NGF | 0 ~ 100 kPa abs | 絶対圧 | G 3/8 | 垂直ポート | NPN | |
| PG-35-102A-PGF | 0 ~ 100 kPa abs | 絶対圧 | G 3/8 | 垂直ポート | PNP | |
| PG-35-102A-NVC | 0 ~ 100 kPa abs | 絶対圧 | 9/16-18UNF | 垂直ポート | NPN | |
| ➡PG-35-102A-NVCB | 0 ~ 100 kPa abs | 絶対圧 | 9/16-18UNF | 背面ポート | NPN | |
| PG-35-102A-PVC | 0 ~ 100 kPa abs | 絶対圧 | 9/16-18UNF | 垂直ポート | PNP | |
| ➡PG-35-102A-PVCB | 0 ~ 100 kPa abs | 絶対圧 | 9/16-18UNF | 背面ポート | PNP | |
| PG-35-102A-NG2 | 0 ~ 100 kPa abs | 絶対圧 | G 1/4 | 垂直ポート | NPN | |
| PG-35-102A-PG2 | 0 ~ 100 kPa abs | 絶対圧 | G 1/4 | 垂直ポート | PNP |
➡印の型式は受注生産です。
アクセサリー（別売品）
| 品名 | 型式名 | 内 容 |
|---|---|---|
| パネルホルダーセット | ACPG-003 | パネルホルダーカバー パネルホルダー パネルストッパー 2 個 |
| ホルダーカバーセット （ゲージの操作面保護） |
ACPG-004 | パネルホルダーカバーパネルホルダー |
| ホルダーストッパーセット | ACPG-007 | パネルホルダー パネルストッパー 2 個 |
環境特性
| 試験項目 | 試験条件 | 変動量 |
|---|---|---|
| 振動 | 10 ~ 500 Hz, 98.1 m/s2 or 1.5 mm P-P, 3 directions for 2 hours each |
試験後最大：± 2 %F.S. ※ 1 アナログ出力の変動量は変換誤差 20 mV を加算して許容 |
| 衝撃 | 490 m/s2 , 3 directions for 3 times each | |
| 耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs | |
| 圧力サイクル | 0 ~ Rated pressure, 106 cycles |
※１ 圧力表示値、スイッチ出力動作点、アナログ出力の各特性変動量

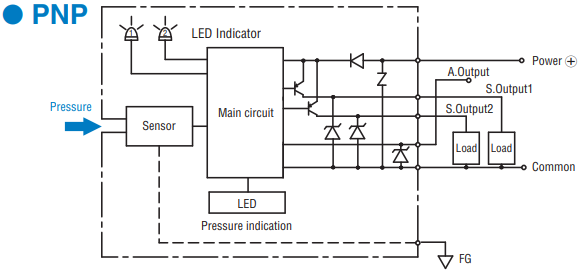

内部電気回路
|
|
|
|

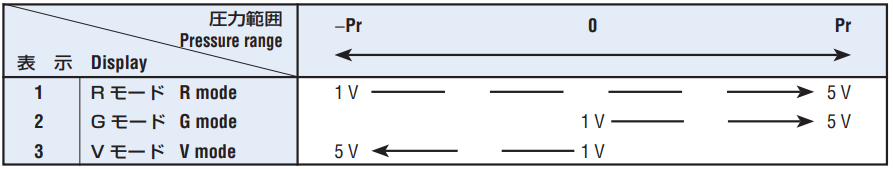

アナログ出力モード
- 工場出荷時、102RはVモード“3”、102A/103R はGモード“2”に設定されています。
- 102R/103R はR/G/Vモードいずれも設定可能（ただし 103RのVモードは精度保証外）ですが、102A はGモードのみ設定可能です。

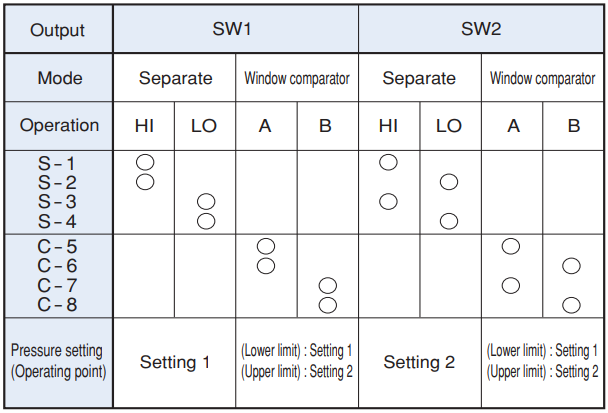

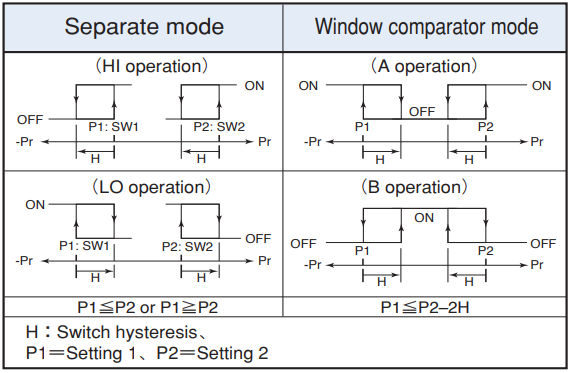

スイッチ出力モード
|
|
|
|
- 注１．セパレートモードでは、設定1とSW1、設定2とSW2がそ れぞれ対応し動作します。
- 注２．ウインドコンパレータモードでは、SW1とSW2に共通の、下 限値（設定1）、上限値（設定2）で動作します。 （応差HはSW1 ／ SW2動作モード共通の設定です。）

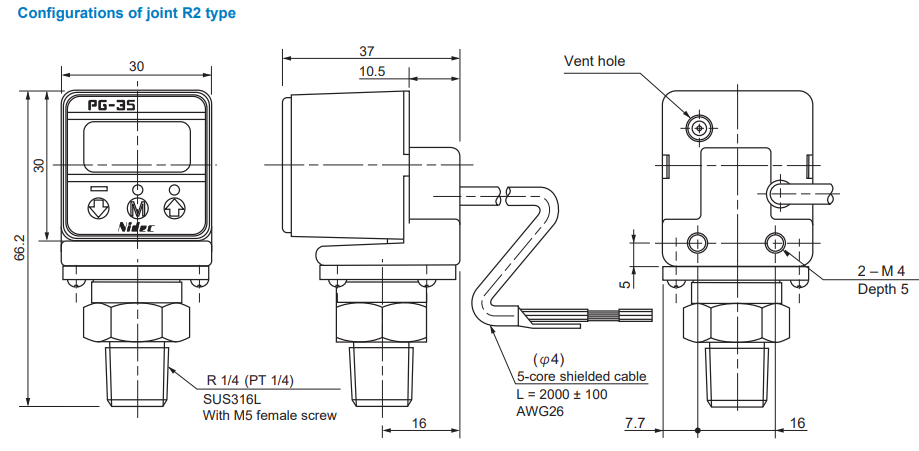

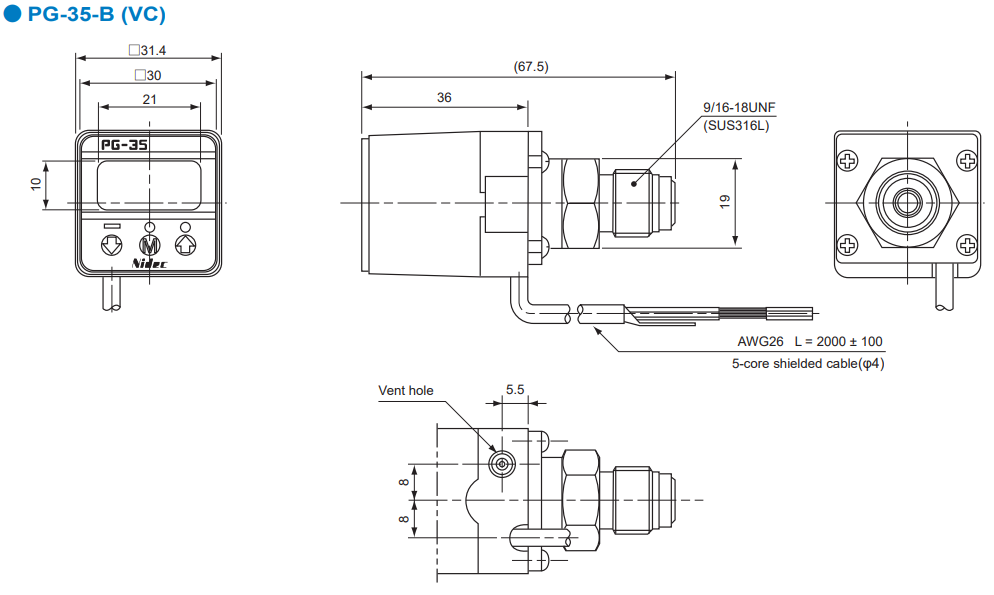

外形寸法図
Unless otherwise specified tolerance : ± 0.5 (Unit: mm)
パネルホルダーセット・ホルダーカバーセット取付方法（別売品）
●パネルホルダーセット・ホルダーカバーセット
配管と設置の注意
◆大気圧導入口のホースについて
- センサに水や油が大量にかかり、大気圧導入口からケース内部に入り込む恐れのある 場合には、大気圧導入口にシリコンチューブなどを接続して他方を安全な所まで伸ば して下さい。この際チューブが折れ曲がったり、先端がふさがれないようにして下さい。
◆配管時について
- アルミダイカストにスパナ（13mm）をかけて、締付けは決してプラスチックケースをもって締め付けないでください。 またエアリークの無い様に雄ネジ部にシールテープをご利用ください。取り付けアングルを本体に取り付けする場合（M3 ネジ）の締めトルクは 0.3N・m 以下としてください。 付属のシールネジ／ M5 継手ネジをご使用の際は、シールテープを 1.5 〜 2 周程巻き付けた上、ネジ山を破損しない様指 で軽くネジ込んだ後、工具で増締めして下さい。樹脂ネジ推奨トルク：3.0N・m、金属ネジ推奨トルク：10.0N・m 以下
特殊仕様品について
下記特殊仕様品の対応も可能です。詳細は営業担当者までお問い合わせ下さい。
| 型式 | 外形、その他特殊仕様 |
|---|---|
| PG-35-102R-NR2-011 | センサブラケット同梱 |
| PG-35-102R-NR2-105 | 初期設定（kPa 表示、アナログV モード（負圧出力）、セパレートモード）、 圧力設定:P1 -30kPa P2 50kPa 応差10ms フィルタF-0 |
| PG-35-102R-NR2B-128 | 付属品別梱包（パネルフォルダセットACPG-003）添付 |
| PG-35-102R-PR2-021 | 大気圧導入チューブ同梱、クーラント侵入対策 （ケーブルブッシュ部接着剤、パネルシート部保護シート） |
| PG-35-103R-NS2 | 継手:1/4 スェージロックチューブ継手 |
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
