拨动开关 CFT2
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
直线端子超小型摇头开关
特 征特 征
-
超小型拨动开关，用于高密度安装。
-
可水洗。
-
端子引脚间距：2.54 mm。
-
独立制动机构确保轻便 操作感觉。
-
夹子接触机构，可实现长期接触可靠性。
-
镀金触点。
标准规格
| 额定 | 最大额定 0.4VA（ DC28V Max） 最小额定 DC20mV 1μ A |
|---|---|
| 初始接触电阻 | 100mΩ 以下 (AC200μ V 1.5mA) |
| 介电强度 | AC250V 1分钟 |
| 绝缘阻抗 | 500MΩ 以上 (DC250V) |
| 电气寿命 | 最大额定下 10,000cycles 最小额定下 50,000cycles（D.E类型） 最小额定下 30,000cycles （G.H类型） |
| 机械寿命 | D.E 类型 50,000cycles G.H 类型 30,000cycles |
| 工作温度范围 | －40℃～＋85℃ |
| 储存温度范围 | －40℃～＋85℃ |
型号显示
| CFT2 - | 2 | N | C4 - | A | W |
|---|---|---|---|---|---|
|
系列名称 |
极数 01: 1 bit |
开关特性 D:ON-ON |
端子形状 C:通孔 |
操作部形状 A:标准 |
包装形式 W:托盘 |
型号一览表
| 型号 | 开关特性 | 电路 | 端接样式 | CAD |
|---|---|---|---|---|
| CFT2-1DC-AW | ON-ON | SPDT | 通孔 | |
| CFT2-1EC-AW | ON-OFF-ON | SPDT | 通孔 | |
| ☆CFT2-1GC-AW | (ON)-OFF-(ON) | SPDT | 通孔 | |
| ☆CFT2-1HC-AW | ON-OFF-(ON) | SPDT | 通孔 | |
| CFT2-1DC4-AW | ON-ON | SPDT | 通孔，直角 | |
| CFT2-1EC4-AW | ON-OFF-ON | SPDT | 通孔，直角 | |
| ☆CFT2-1GC4-AW | (ON)-OFF-(ON) | SPDT | 通孔，直角 | |
| ☆CFT2-1HC4-AW | ON-OFF-(ON) | SPDT | 通孔，直角 | |
| CFT2-1DC6-AW | ON-ON | SPDT | 通孔，直角，垂直 | |
| CFT2-1EC6-AW | ON-OFF-ON | SPDT | 通孔，直角，垂直 | |
| ☆CFT2-1GC6-AW | (ON)-OFF-(ON) | SPDT | 通孔，直角，垂直 | |
| ☆CFT2-1HC6-AW | ON-OFF-(ON) | SPDT | 通孔，直角，垂直 |
☆：Semi-standard products. （ON）：Momentary.

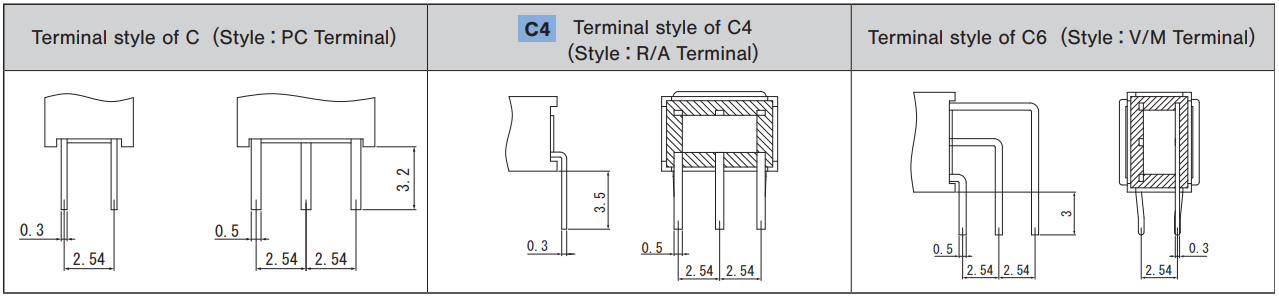

外形尺寸
(Unit:mm)
注意事项
◎焊接规格
- 手工焊接;装置：烙铁350℃最大。 3秒最大。
- 自动焊接装置：喷射式或浸入式 260℃ Max. 3～5 sec(On time)
- 预热应在80至120℃的温度下进行，并在120秒内完成。
- 将两个或多个端子焊接到公共区域时，请使用阻焊剂独立焊接
◎助焊剂清洁
- 溶剂：氟或酒精类型。
- 焊接后应在PC板暴露于室温（30℃或以下）1至2小时后进行清洗。
- 不要使用超声波清洗。
包装规格
(Unit:mm)
环境资料
