トグルスイッチ CFT2
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
ストレート端子極超小型トグルスイッチ
FeaturesFeatures
-
極超小形。従来のAシリーズの1/2体積比です。
-
ハンダ付け後の丸洗い洗浄が可能です。
-
端子ピッチは全てインチサイズ（2.54mm）です。
-
操作性は独立した節度機構により軽快なフィーリングです。
-
接触信頼性はクリップコンタクトにより長期安定性があります。
-
金メッキ接点
型式表示
| CFT2 - | 2 | N | C4 - | A | W |
|---|---|---|---|---|---|
|
シリーズ名 |
極数 01: 1 bit |
スイッチ特性 D:ON-ON |
端子形状 C:P/C端子 |
操作部形状 A:スタンダード |
梱包形態 W:トレイ |
型式一覧表
| 型式 | スイッチ特性 | 回路構成 | 端子形状 | CAD |
|---|---|---|---|---|
| CFT2-1DC-AW | ON-ON | SPDT | P/C端子 | |
| CFT2-1EC-AW | ON-OFF-ON | SPDT | P/C端子 | |
| ☆CFT2-1GC-AW | (ON)-OFF-(ON) | SPDT | P/C端子 | |
| ☆CFT2-1HC-AW | ON-OFF-(ON) | SPDT | P/C端子 | |
| CFT2-1DC4-AW | ON-ON | SPDT | R/A端子 | |
| CFT2-1EC4-AW | ON-OFF-ON | SPDT | R/A端子 | |
| ☆CFT2-1GC4-AW | (ON)-OFF-(ON) | SPDT | R/A端子 | |
| ☆CFT2-1HC4-AW | ON-OFF-(ON) | SPDT | R/A端子 | |
| CFT2-1DC6-AW | ON-ON | SPDT | V/M端子 | |
| CFT2-1EC6-AW | ON-OFF-ON | SPDT | V/M端子 | |
| ☆CFT2-1GC6-AW | (ON)-OFF-(ON) | SPDT | V/M端子 | |
| ☆CFT2-1HC6-AW | ON-OFF-(ON) | SPDT | V/M端子 |
（ON）は、モーメンタリーです。☆（白星）は、準標準品です。
標準仕様
| 定格 | 最大定格 0.4VA（ DC28V Max） 最小定格 DC20mV 1μ A |
|---|---|
| 初期接触抵抗 | 100mΩ 以下 (AC200μ V 1.5mA) |
| 耐電圧 | AC250V 1分間 |
| 絶縁抵抗 | 500MΩ 以上 (DC250V) |
| 電気的寿命 | 最大定格で10,000回 最小定格で50,000回 （D.Eタイプ） 最小定格で30,000回 （G.Hタイプ） |
| 機械的寿命 | D.Eタイプで50,000回 G.Hタイプで30,000回 |
| 使用温度範囲 | －40℃～＋85℃ |
| 保存温度範囲 | －40℃～＋85℃ |

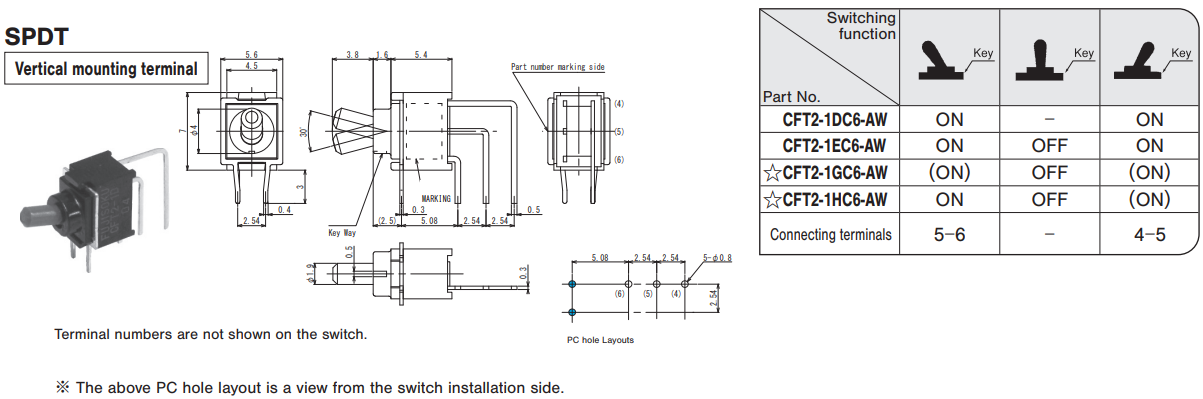

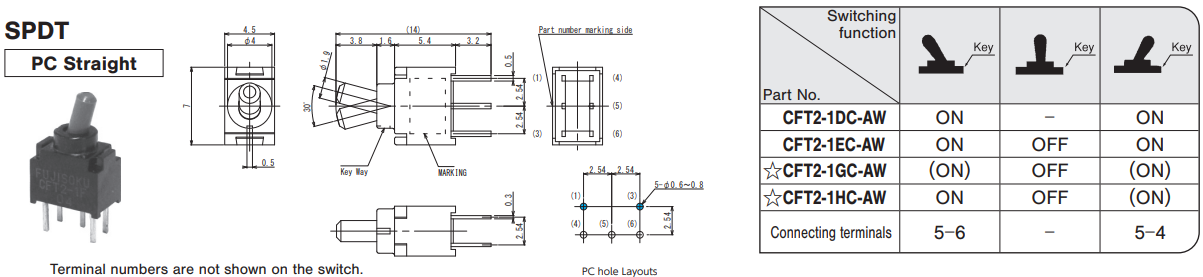

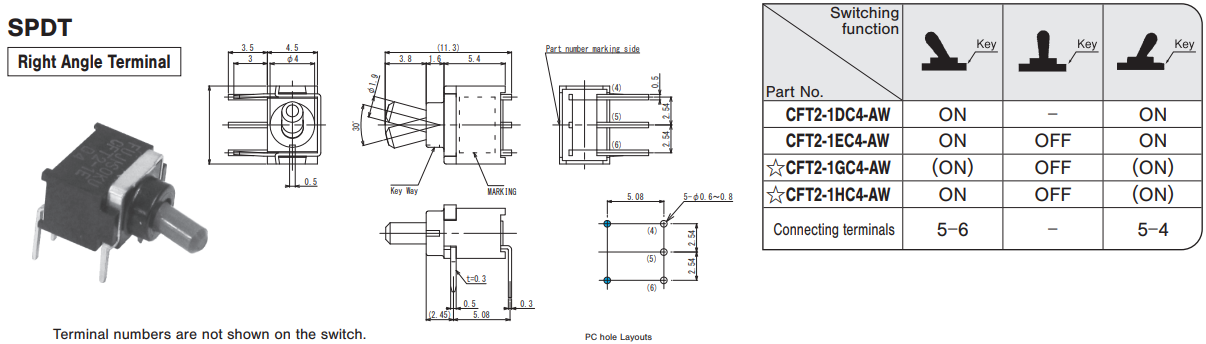

外形寸法図
(Unit:mm)
はんだ付け仕様
- 手付け装置：はんだゴテ 350℃ Max. 3 sec. Max.
- フローライン装置：噴流式または浸漬式 260℃ Max. 3～5 sec(On time)
※プリヒートは、80～120℃以下、120秒以内での作業をお願いします - 共通ランドに2端子以上はんだ付けする場合は、 ソルダーレジストで独立させてください。
- 溶剤は、フッソ系または アルコール系のものを、ご使用ください。
- 半田付け後洗浄する場合は 常温に1～2時間放置後（室温30℃以下）,洗浄してください。
- 超音波洗浄は,できません
包装仕様
(Unit:mm)
環境関連書類
