拨动开关 ATE

●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。: 销售渠道单击此处确认我们的经销商。

超小型拨动开关

特　征特　征

双触点夹机构，可靠性高。
超小型拨动开关，用于高密度安装。
镀金触点。
端子引脚间距：2.54 mm。
独立制动机构确保轻便的操作感
UL认可（不包括ATE-J系列）塑料盖/摇杆）

标准规格

额定	最大額定:AC・DC60V 50mA 0.4VA AC、DC 最小額定:AC・DC20mV 1μA
初始接触电阻	50mΩ 以下 (AC200μ V 1.5mA)
介电强度	AC250V 1分钟
绝缘阻抗	500MΩ以上 (DC500V)
电气寿命	最大额定:10,000 cycles 0.4VA以下 50,000 cycles（D.E. 类型） 0.4VA以下 30,000 cycles（F.G.H. 类型）
机械寿命	D.E. 类型:50,000 cycles F.G.H. 类型:30,000 cycles
工作温度范围	-20℃～＋85℃
储存温度范围	-40℃～＋85℃

型号显示

A	TE	2	D -	2	M	3-	10-	Z
系列名称	操作部形状 TE:摇头	极数 1:1极 2:2极	开关特性 D:ON-ON E:ON-OFF-ON F:ON-(ON) G:(ON)-OFF-(ON) H:ON-OFF-(ON)➡ ※端子排之间的间距(双极):2.54 mm	端接样式 2:通孔 5:通孔，直角（0.2 inch pitch） 6:通孔，直角（0.3 inch pitch）	操作部形状 M:标准 F:平面摇头 J:树脂旋钮类型	支架形状 3:沒有支架	剪辑机制

D -

10-

系列名称

操作部形状

TE:摇头

极数

1:1极
2:2极

开关特性
D:ON-ON
E:ON-OFF-ON
F:ON-(ON)
G:(ON)-OFF-(ON)
H:ON-OFF-(ON)➡

※端子排之间的间距(双极):2.54 mm

端接样式

2:通孔
5:通孔，直角（0.2 inch pitch）
6:通孔，直角（0.3 inch pitch）

操作部形状

M:标准
F:平面摇头
J:树脂旋钮类型

支架形状

3:沒有支架

剪辑机制

型号一览表

型号	电路配置	端接样式	开关特性	CAD
ATE1D-2M3-10-Z	SPDT	PC Straight	ON-ON	3D CAD（Any Model）
ATE2D-2M3-10-Z	DPDT	PC Straight	ON-ON	3D CAD（Any Model）
ATE1D-5M3-10-Z	SPDT	0.2R/A Mounting height : 3.1mm	ON-ON	3D CAD（Any Model）
☆ATE2D-5M3-10-Z	DPDT	0.2R/A Mounting height : 3.1mm	ON-ON	3D CAD（Any Model）
ATE1D-6M3-10-Z	SPDT	0.3R/A Mounting height : 3.1mm	ON-ON	3D CAD（Any Model）
ATE2D-6M3-10-Z	DPDT	0.3R/A Mounting height : 3.1mm	ON-ON	3D CAD（Any Model）
ATE1D-2F3-10-Z	SPDT Flat toggle	PC Straight	ON-ON	3D CAD（Any Model）
☆ATE2D-2F3-10-Z	DPDT Flat toggle	PC Straight terminal rows 2.54mm	ON-ON	3D CAD（Any Model）
☆ATE2D-6F3-10-Z	DPDT Flat toggle	0.3R/A Mounting height : 3.1mm	ON-ON	3D CAD（Any Model）
ATE1E-2M3-10-Z	SPDT	PC Straight	ON-OFF-ON	3D CAD（Any Model）
☆ATE2E-2M3-10-Z	DPDT	PC Straight	ON-OFF-ON	3D CAD（Any Model）
☆ATE1E-5M3-10-Z	SPDT	0.2R/A Mounting height : 3.1mm	ON-OFF-ON	3D CAD（Any Model）
ATE1E-6M3-10-Z	SPDT	0.3R/A Mounting height : 3.1mm	ON-OFF-ON	3D CAD（Any Model）
ATE1E-2F3-10-Z	SPDT Flat toggle	PC Straight	ON-OFF-ON	3D CAD（Any Model）
ATE1F-2M3-10-Z	SPDT	PC Straight	ON-(ON)	3D CAD（Any Model）
★ATE1F-5M3-10-Z	SPDT	0.2R/A Mounting height : 3.1mm	ON-(ON)	3D CAD（Any Model）
ATE1F-6M3-10-Z	SPDT	0.3R/A Mounting height : 3.1mm	ON-(ON)	3D CAD（Any Model）
★ATE1F-6F3-10-Z	SPDT Flat toggle	0.3R/A Mounting height : 3.1mm	ON-(ON)	3D CAD（Any Model）
ATE1G-2M3-10-Z	SPDT	PC Straight	(ON)-OFF-(ON)	3D CAD（Any Model）
☆ATE2G-2M3-10-Z	DPDT	PC Straight	(ON)-OFF-(ON)	3D CAD（Any Model）
☆ATE1G-5M3-10-Z	SPDT	0.2R/A Mounting height : 3.1mm	(ON)-OFF-(ON)	3D CAD（Any Model）
☆ATE2G-5M3-10-Z	DPDT	0.2R/A Mounting height : 3.1mm	(ON)-OFF-(ON)	3D CAD（Any Model）
☆ATE1G-6M3-10-Z	SPDT	0.3R/A Mounting height : 3.1mm	(ON)-OFF-(ON)	3D CAD（Any Model）
☆ATE2G-2F3-10-Z	DPDT Flat toggle	PC Straight terminal rows 2.54mm	(ON)-OFF-(ON)	3D CAD（Any Model）
★ATE1G-5F3-10-Z	SPDT Flat toggle	0.2R/A Mounting height : 3.1mm	(ON)-OFF-(ON)	3D CAD（Any Model）
☆ATE1H-2M3-10-Z	SPDT	PC Straight	ON-OFF-(ON)	3D CAD（Any Model）
★ATE1H-5M3-10-Z	SPDT	0.2R/A Mounting height : 3.1mm	ON-OFF-(ON)	3D CAD（Any Model）
☆ATE1H-6M3-10-Z	SPDT	0.3R/A Mounting height : 3.1mm	ON-OFF-(ON)	3D CAD（Any Model）
★ATE1H-5F3-10-Z	SPDT Flat toggle	0.2R/A Mounting height : 3.1mm	ON-OFF-(ON)	3D CAD（Any Model）

☆半标准产品 / ★定制产品

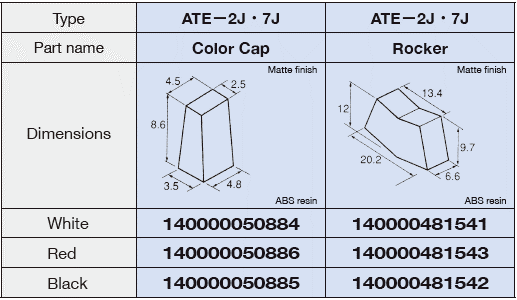

另售配件

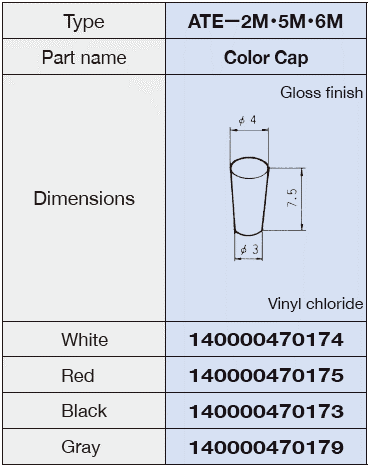

Color cap	型号	Color
Color cap (标准 ATE-2M/5M/6M用)	140000470174	白色
	140000470175	红色
	140000470173	黑色
	140000470179	灰色

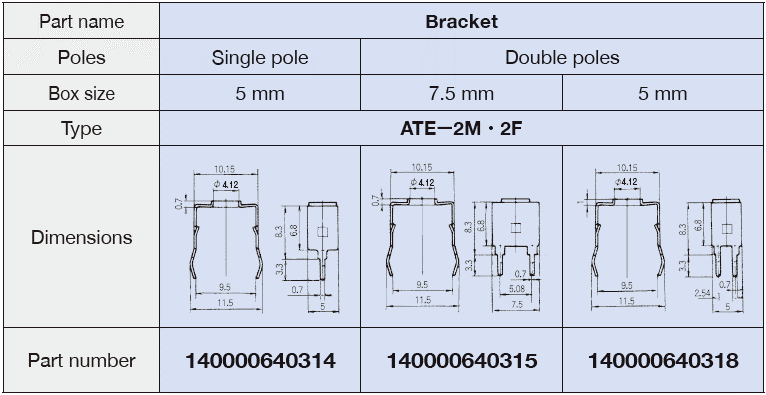

安装框架
适用对象	型号	ATM-2M/2F (标准/扁平拨动、PC端子型）
	极数	单极	2 极
	壳体尺寸	5 mm	7.5 mm	5 mm
外形尺寸
型号 (P/N)		140000640314	140000640315	140000640318

外形尺寸

(Unit:mm)

注意事项

焊接规格	手工焊接装置：烙铁 380℃，最大; 最多3秒自动焊接装置：喷射波型或浸入式 275℃，最大; 6秒，最大。预热应在80℃的温度范围内进行到120℃并在120秒内焊接和清潔後，安裝蓋/搖桿配件。
助焊剂清洁	溶剂：氟或酒精类型。焊接后清洗应在端子后进行温度降至90℃或以下，或离开开关后,在室温下持续五分钟或更长时间。
安装开关	使用孔径为1mm的PC板。安装开关之前，请勿弯曲端子引脚PC板。安装交换机后，请勿将设备放置在这样的位置将装置重量施加到执行器上的方法开关。请勿对执行器施加超过12.7 N的负载。
