トグルスイッチ ATE

お問い合わせ

●お求めの際は、セールスネットワークまたは次のWeb通販サイトをご利用ください。

スタンダードトグルスイッチ

FeaturesFeatures

高信頼性/接触部にツインコンタクトのクリップ機構を採用。
丸洗い洗浄が可能/全タイプ完全密封構造。
微小電流用/接触部に金メッキを施してありますので微小電流領域での使用に最適です。
プリント基板専用/端子ピッチは全てインチサイズ（2.54mm）
操作性の向上/独立した節度機構により、軽快な操作フィーリングを実現。
UL規格認定品です。（ATE-J タイプを除く）

型式表示

A	TE	1	D -	2	M	3	- 10	- Z
シリーズ名	操作形態 TE: トグル	極数 1: 単極 2: 2極	スイッチ特性 D: On-On E: On-Off-On F: On-(On) G: (On)-Off-(On) H: On-Off-(On)	端子形状 2: PC端子 5: R/A端子 0.2インチピッチ 6: R/A 端子 0.3インチピッチ 7: V/M 端子	操作部形状 M: スタンダード F: フラットトグル J: 樹脂ツマミタイプ	ブラケット 3: なし	クリップ機構

D -

- 10

- Z

シリーズ名

操作形態

TE:

トグル

極数

単極

2極

スイッチ特性

D: On-On

E: On-Off-On

F: On-(On)

G: (On)-Off-(On)

H: On-Off-(On)

端子形状

2: PC端子

R/A端子
0.2インチピッチ

R/A 端子
0.3インチピッチ

V/M 端子

操作部形状

スタンダード

フラットトグル

樹脂ツマミタイプ

ブラケット

3: なし

クリップ機構

型式一覧表

型式 (P/N)	回路構成 / トグル形状	端子形状	スイッチ特性	CAD

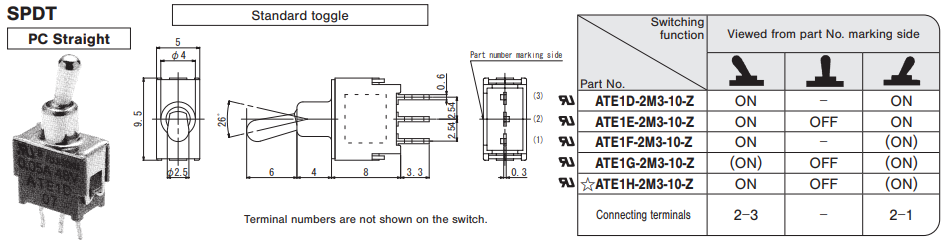

型式：ATE1D-2M3-10-Z	SPDT / スタンダード	PC端子	ON-ON	3D CAD（Any Model）

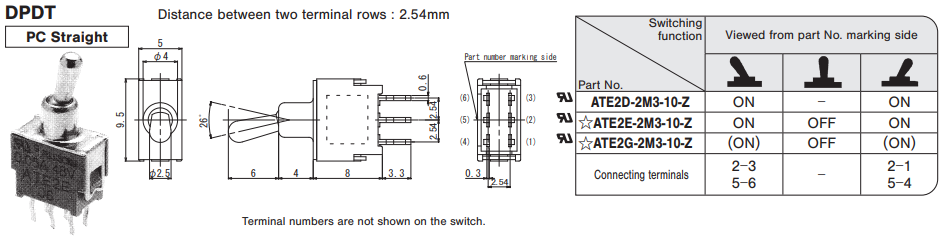

型式：ATE2D-2M3-10-Z	DPDT / スタンダード	PC端子	ON-ON	3D CAD（Any Model）

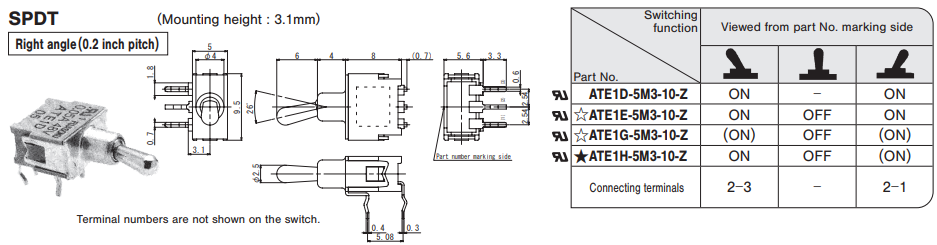

型式：ATE1D-5M3-10-Z	SPDT / スタンダード	R/A 0.2 inch ピッチ	ON-ON	3D CAD（Any Model）

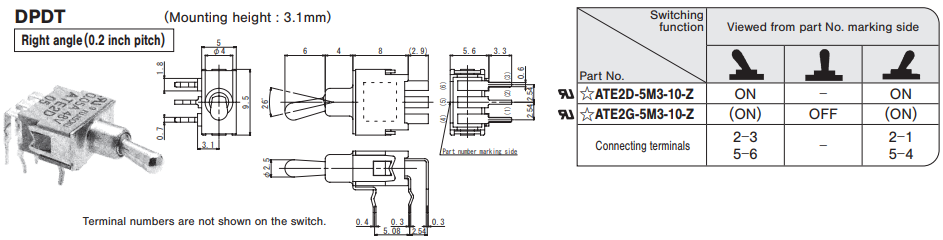

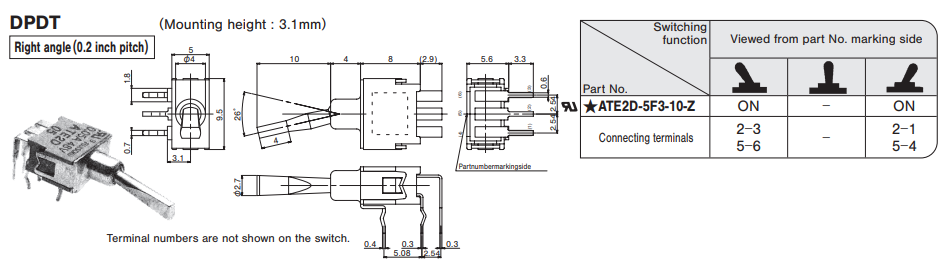

型式：ATE2D-5M3-10-Z^☆	DPDT / スタンダード	R/A 0.2 inch ピッチ	ON-ON	3D CAD（Any Model）

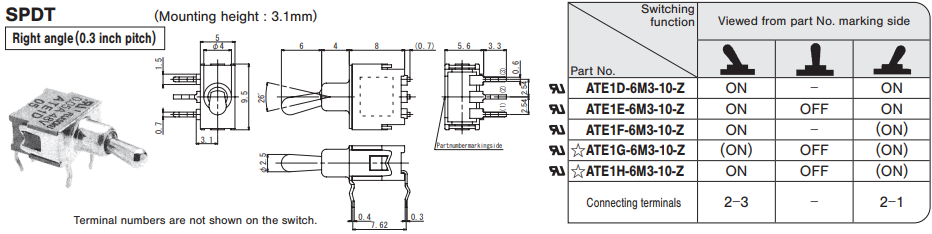

型式：ATE1D-6M3-10-Z	SPDT / スタンダード	R/A 0.3 inch ピッチ	ON-ON	3D CAD（Any Model）

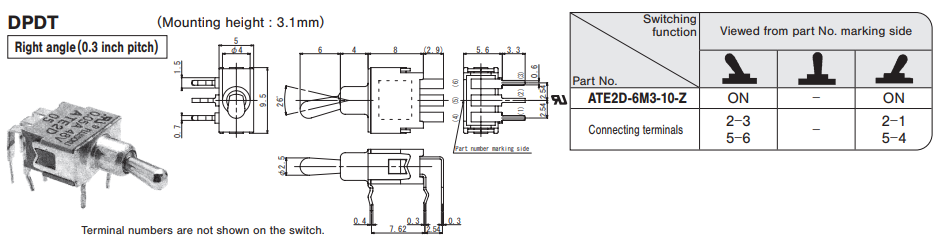

型式：ATE2D-6M3-10-Z	DPDT / スタンダード	R/A 0.3 inch ピッチ	ON-ON	3D CAD（Any Model）

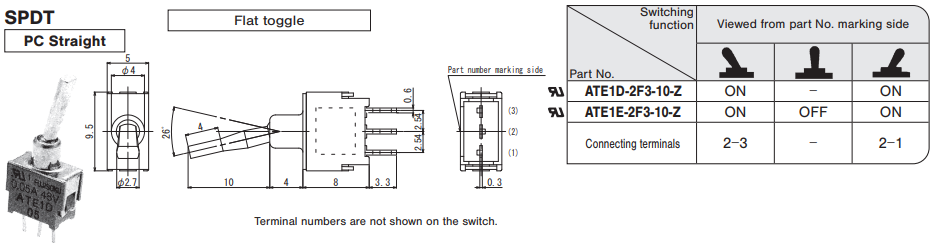

型式：ATE1D-2F3-10-Z	SPDT / フラットトグル	PC端子	ON-ON	3D CAD（Any Model）

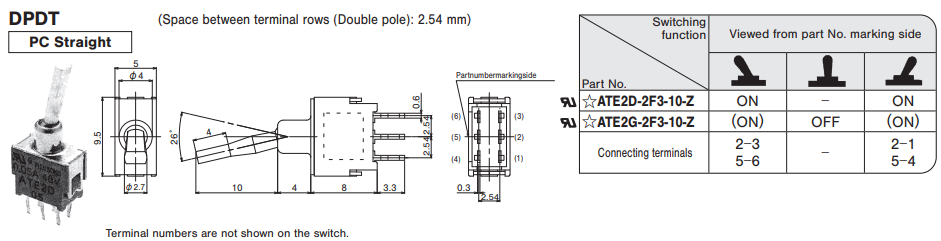

型式：ATE2D-2F3-10-Z^☆	DPDT / フラットトグル	PC端子	ON-ON	3D CAD（Any Model）

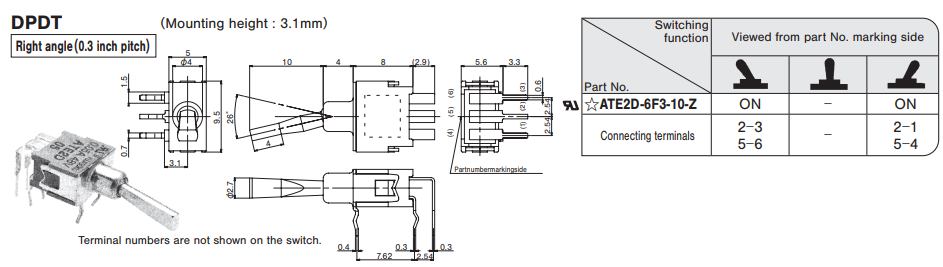

型式：ATE2D-6F3-10-Z^☆	DPDT / フラットトグル	R/A 0.3 inch ピッチ	ON-ON	3D CAD（Any Model）
型式：ATE1E-2M3-10-Z	SPDT / スタンダード	PC端子	ON-OFF-ON	3D CAD（Any Model）
型式：ATE2E-2M3-10-Z^☆	DPDT / スタンダード	PC端子	ON-OFF-ON	3D CAD（Any Model）
型式：ATE1E-5M3-10-Z^☆	SPDT / スタンダード	R/A 0.2 inch ピッチ	ON-OFF-ON	3D CAD（Any Model）
型式：ATE1E-6M3-10-Z	SPDT / スタンダード	R/A 0.3 inch ピッチ	ON-OFF-ON	3D CAD（Any Model）
型式：ATE1E-2F3-10-Z	SPDT / フラットトグル	PC端子	ON-OFF-ON	3D CAD（Any Model）
型式：ATE1F-2M3-10-Z	SPDT / スタンダード	PC端子	ON-(ON)	3D CAD（Any Model）
型式：ATE1F-6M3-10-Z	SPDT / スタンダード	R/A 0.3 inch ピッチ	ON-(ON)	3D CAD（Any Model）
型式：ATE1F-6F3-10-Z^★	SPDT / フラットトグル	R/A 0.3 inch ピッチ	ON-(ON)	3D CAD（Any Model）
型式：ATE1G-2M3-10-Z	SPDT / スタンダード	PC端子	(ON)-OFF-(ON)	3D CAD（Any Model）
型式：ATE2G-2M3-10-Z^☆	DPDT / スタンダード	PC端子	(ON)-OFF-(ON)	3D CAD（Any Model）
型式：ATE1G-5M3-10-Z^☆	SPDT / スタンダード	R/A 0.2 inch ピッチ	(ON)-OFF-(ON)	3D CAD（Any Model）
型式：ATE2G-5M3-10-Z^☆	DPDT / スタンダード	R/A 0.2 inch ピッチ	(ON)-OFF-(ON)	3D CAD（Any Model）
型式：ATE1G-6M3-10-Z^☆	SPDT / スタンダード	R/A 0.3 inch ピッチ	(ON)-OFF-(ON)	3D CAD（Any Model）
型式：ATE2G-2F3-10-Z^☆	DPDT / フラットトグル	PC端子	(ON)-OFF-(ON)	3D CAD（Any Model）
型式：ATE1G-5F3-10-Z^★	SPDT / フラットトグル	R/A 0.2 inch ピッチ	(ON)-OFF-(ON)	3D CAD（Any Model）
型式：ATE1H-2M3-10-Z^☆	SPDT / スタンダード	PC端子	ON-OFF-(ON)	3D CAD（Any Model）
型式：ATE1H-5M3-10-Z^★	SPDT / スタンダード	R/A 0.2 inch ピッチ	ON-OFF-(ON)	3D CAD（Any Model）
型式：ATE1H-6M3-10-Z^☆	SPDT / スタンダード	R/A 0.3 inch ピッチ	ON-OFF-(ON)	3D CAD（Any Model）
型式：ATE1H-5F3-10-Z^★	SPDT / フラットトグル	R/A 0.2 inch ピッチ	ON-OFF-(ON)	3D CAD（Any Model）

☆が付されている型式は準標準品 / です。
★が付されている型式は受注生産品です。

別売アクセサリー

カラーキャップ	型式 (P/N)	色調
カラーキャップ (スタンダード ATE-2M/5M/6M用)	140000470174	白
	140000470175	赤
	140000470173	黒
	140000470179	グレー

取付枠
適用対象	機種	ATM-2M/2F (スタンダード/フラットトグル, PC端子タイプ)
	極数	単極	2極
	筐体サイズ	5 mm	7.5 mm	5 mm
外形寸法図
型式 (P/N)		140000640314	140000640315	140000640318

標準仕様

定格	最大定格:60VAC/DC 50mA 0.4VA AC/DC 最小定格:20mVAC/DC 1μA UL定格:AC/DC48V 50mA
初期接触抵抗	50mΩ 以下 (AC200μ V 1.5mA)
耐電圧	AC250V 1分間
絶縁抵抗	500MΩ以上 (DC500V)
電気的寿命	最大定格で10,000 0.4VA以下で50,000回（D.Eタイプ） 0.4VA以下で30,000回（F.G.Hタイプ）
機械的寿命	D.Eタイプで50,000回 F.G.Hタイプで30,000回
使用温度範囲	-20℃～＋85℃
保存温度範囲	-40℃～＋85℃
