旋转选择开关 MR (36° step)
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
超小型旋转开关
特 征特 征
-
使用具有优异的抗电弧性、耐热性和绝缘性能邻苯二甲酸二烯丙基树脂 (UL94V-O) 。
-
由于端子采用了插入成型方法, 是一种永久的密封结构, 可完全阻止助焊剂从端子渗入。
-
接触部分采用擦拭机构, 获得了接触的稳定性和可靠性。
-

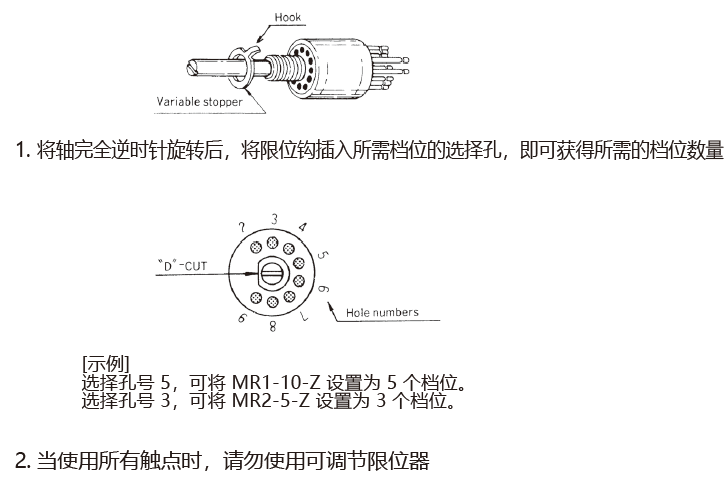

使用可变止动器，可以任意选择触点的数量。 （不包括MR4-2型）
标准规格
| 最大额定 | AC125V 500mA |
|---|---|
| 最小额定 | 镀银触点 AC/DC 5V 10mA 镀金触点 DC6V 5mA |
| 初始接触电阻 | 镀银触点 10mΩ以下（DC2～4V 1A） 镀金触点 20mΩ以下（AC200μV 1.5mA |
| 绝缘强度 | AC1000V 1分钟 |
| 绝缘电阻 | 100MΩ以上 （ DC500V） |
| 电气寿命 | 10,000次 （ 1往返1次） |
| 工作力 | 9.8N・cm以下 |
| 塞子强度 | 19.6N・cm |
| 工作温度范围 | －20～＋85℃ |
| 储存温度范围 | －40～＋85℃ |
型号显示
| MR | 1- | 10 | G - | Z |
|---|---|---|---|---|
|
系列名称 |
电路数 1：1电路 |
触点数 10:10触点 |
接触电镀 无：镀银触点 |
|
◆Terminal Styles
型号一览表
※
在下表中灰色背景的型号，2024年11月29日为订单截止日期，将销售结束。敬请谅解。
| 型号 | 电路 | 步数 | 接触电镀 | 备注 | CAD |
|---|---|---|---|---|---|
| ☆MR1－10－Z | 1电路 10触点 | 9 (重复1到10) | 镀银 | 通过使用可变止动器可以设置2至9个触点 | |
| ★MR1－10G－Z | 1电路 10触点 | 9 (重复1到10) | 镀金 | 通过使用可变止动器可以设置2至9个触点 | |
| ☆MR2－5－Z | 2电路 5触点 | 4 (重复1到5) | 镀银 | 通过使用可变止动器可以设置2至9个触点 | |
| ★MR2－5G－Z | 2电路 5触点 | 4 (重复1到5) | 镀金 | 通过使用可变止动器可以设置2至9个触点 | |
| ★MR4－2－Z | 4电路 2触点 | 1 (重复1到2) | 镀银 | 不可使用可变止动器。 | |
| ★MR4－2G－Z | 4电路 2触点 | 1 (重复1到2) | 镀金 | 不可使用可变止动器。 |
☆:准标准产品/ ★:订单生产产品
