ロータリセレクタスイッチ MR (36° step)
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
超小形ロータリースイッチ
11月29日をご注文期限として一部製品の販売終了を予定しております。 対象型式はこちら
FeaturesFeatures
-
耐アーク性、耐熱性、絶縁性に優れたジアリルフタレート樹脂（UL94VーO）を使用しています。
-
端子はインサート成形方式を採用しましたので、完全に端子からのフラックス浸入を防止した永久シール構造です。
-
接触部はワイピング機構の採用により、接触の安定性、高信頼性が得られます。
-
バリアブルストッパー付きですので、接点数を任意に選ぶことができます。（MR4－2タイプを除く）
標準仕様
| 最大定格 | AC125V 500mA |
|---|---|
| 最小定格 | 銀メッキ接点 AC/DC 5V 10mA 金メッキ接点 DC6V 5mA |
| 初期接触抵抗 | 銀メッキ接点 10mΩ以下（DC2～4V 1A） 金メッキ接点 20mΩ以下（AC200μV 1.5mA） |
| 耐電圧 | AC1000V 1分間 |
| 絶縁抵抗 | 100MΩ以上 （ DC500V） |
| 電気的寿命 | 10,000回 （ 1往復で1回） |
| 作動力 | 9.8N・cm以下 |
| ストッパー強度 | 19.6N・cm |
| 使用温度範囲 | －20～＋85℃ |
| 保存温度範囲 | －40～＋85℃ |
型式表示
| MR | 1- | 10 | G | - Z |
|---|---|---|---|---|
|
シリーズ名 |
回路数 1: 1回路 |
接点数 10: 10接点 |
接点メッキ Blank: 銀メッキ接点 |
|

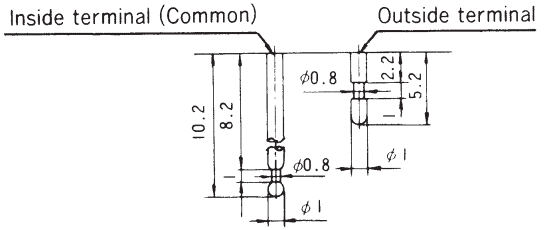

◆Terminals
型式一覧表
※
背景色グレーの型式が今年11月29日ご注文期限の製品になります。
| 型式 | 回路構成 | ステップ数 | 接点メッキ | 備考 | CAD |
|---|---|---|---|---|---|

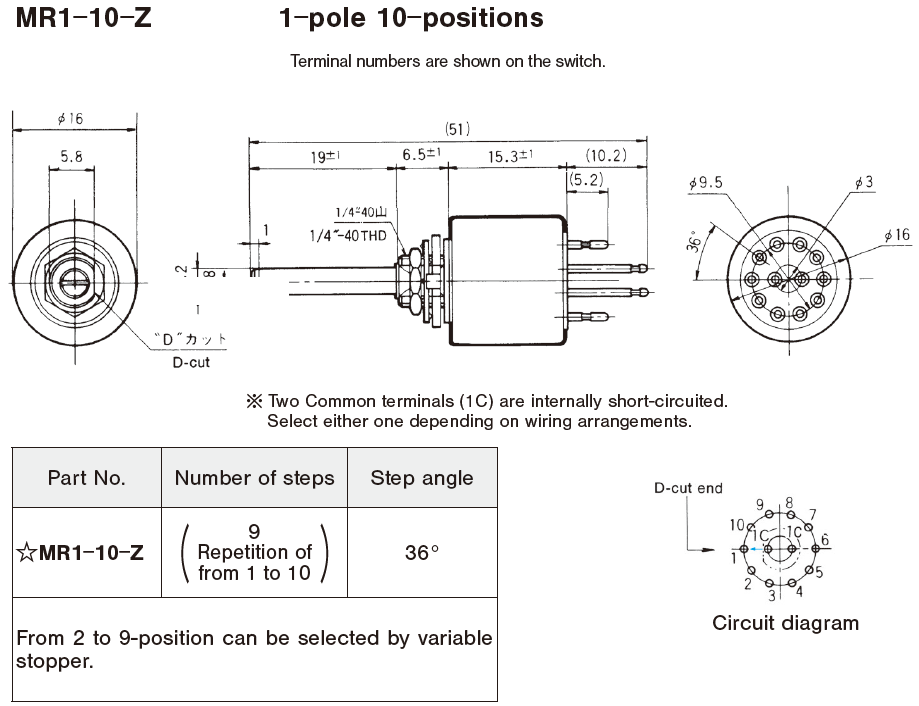

| 型式：MR1-10-Z☆ | 1回路 10接点 |
9 (1~10の繰り返し) |
銀メッキ | バリアブルストッパーを使うことによって、2~9接点までの設定が可能 | |
| 型式：MR1-10G-Z★ | 1回路 10接点 |
9 (1~10の繰り返し) |
金メッキ | バリアブルストッパーを使うことによって、2~9接点までの設定が可能 | |

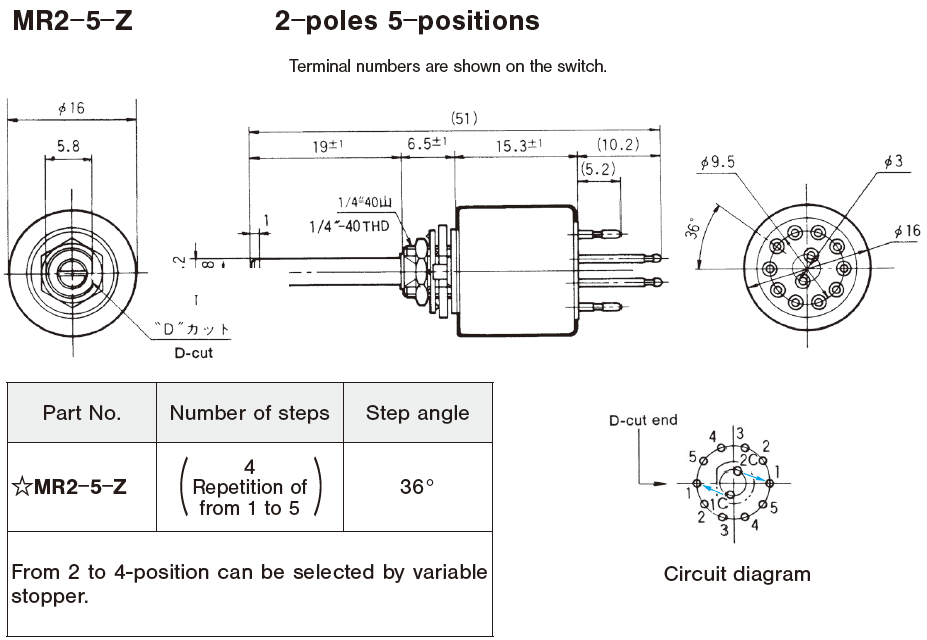

| 型式：MR2-5-Z☆ | 2回路 5接点 |
4 (1~5の繰り返し) |
銀メッキ | バリアブルストッパーを使うことによって、2~4接点までの設定が可能 | |
| 型式：MR2-5G-Z★ | 2回路 5接点 |
4 (1~5の繰り返し) |
金メッキ | バリアブルストッパーを使うことによって、2~4接点までの設定が可能 | |
| 型式：MR4-2-Z★ | 4回路 2接点 |
1 (1~2の繰り返し) |
銀メッキ | バリアブルストッパーは使用しません。 | |
| 型式：MR4-2G-Z★ | 4回路 2接点 |
1 (1~2の繰り返し) |
金メッキ | バリアブルストッパーは使用しません。 |
☆が付されている型式は準標準品です。/
★が付されている型式は受注生産品です。
★が付されている型式は受注生産品です。

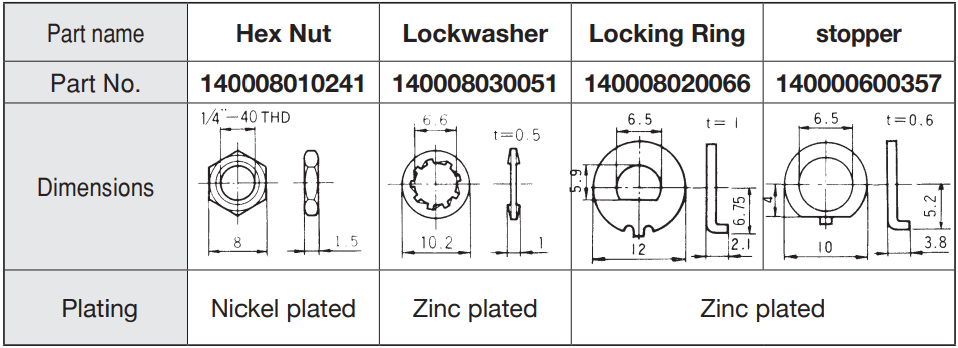

標準付属部品
別売付属部品

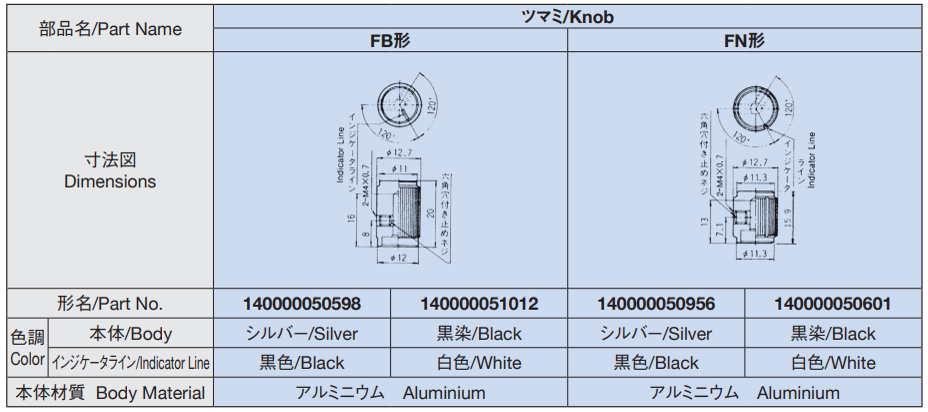

FB・FN形用の六角レンチは、市販のM4用（呼び2mm）をご使用ください。

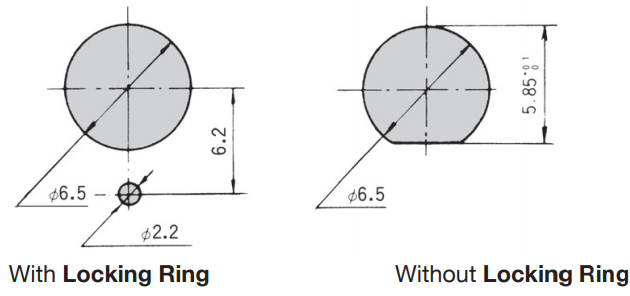

パネル抜孔図
取付パネル有効板厚 : 2ミリ以下

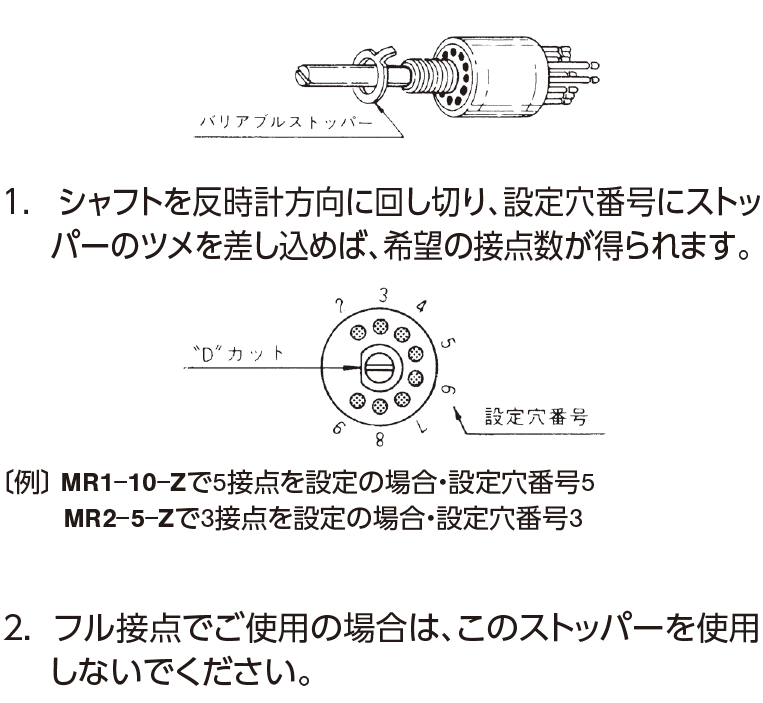

バリアブルストッパーの使用方法
