로터리 셀렉터 스위치 MR (36° step)
- ●구매를 원하시면 대리점에 문의하시거나, 아래 전자상거래사이트를 이용하시기 바랍니다.
판매채널 ;당사 대리점을 클릭확인하세요.- 판매채널당사 대리점은 여기를 클릭하시고 확인하십시오.
초소형 로터리 스위치
특 징특 징
-
내 아크 성, 내열성, 절연성이 우수한 디 알릴 프탈레이트 수지 (UL94V 자 O)를 사용하고 있습니다.
-
단자는 인서트 몰딩 방식을 채용했기 때문에 완전히 단자에서의 플럭스 침입을 방지 한 영구 밀봉 구조입니다.
-
접촉 안정성과 신뢰성을 보장하기 위해 접촉 영역에 와이 핑 메커니즘 채택
-
원하는 위치 수를 자유롭게 선택할 수 있도록 가변 스토퍼가 제공됩니다 (MR4-2 유형 제외).
표준 사양
| 최대 정격 | AC125V 500mA |
|---|---|
| 최소 정격 | 실버 도금 : AC / DC 5V 10mA 도금 : DC6V 5mA |
| 초기 접촉 저항 | 실버 도금:10mΩ 이하（DC2～4V 1A） 도금:20mΩ 이하（AC200μV 1.5mA） |
| 내전압 | AC1000V 1분간 |
| 절연 저항 | 100MΩ 이상 (DC500V） |
| 전기적 수명 | 10,000회 (1 왕복 1 회) |
| 작동력 | 9.8N・cm 이하 |
| 스토퍼 강도 | 19.6N・cm |
| 사용 온도 범위 | －20～＋85℃ |
| 저장 온도 범위 | －40～＋85℃ |
모델 번호 지정
| MR | 1- | 10 | G - | Z |
|---|---|---|---|---|
|
시리즈 |
회로수 1：1회로 |
접점수 10:10접점 |
접점 도금 무：실버 도금 |
|
◆단자 형상
모델 목록
※
아래표 중에서 배경이 회색인 모델은 2024년 11월 29일을 주문 기한으로 판매 종료하겠습니다!! 미리 양해 부탁드립니다.
| 모델 번호 | 회로 구성 | 스텝 수 | 접점 도금 | 비고 | CAD |
|---|---|---|---|---|---|
| ☆MR1－10－Z | 1회로 10접점 | 9 (1～10반복) | 실버 도금 | 가변 스토퍼를 사용하여 2-9 접점까지 설정이 가능 | |
| ★MR1－10G－Z | 1회로 10접점 | 9 (1～10반복) | 도금 | 가변 스토퍼를 사용하여 2-9 접점까지 설정이 가능 | |
| ☆MR2－5－Z | 2회로 5접점 | 4 (1～5반복) | 실버 도금 | 가변 스토퍼를 사용하여 2 ~ 4 접점까지 설정이 가능 | |
| ★MR2－5G－Z | 2회로 5접점 | 4 (1～5반복) | 도금 | 가변 스토퍼를 사용하여 2 ~ 4 접점까지 설정이 가능 | |
| ★MR4－2－Z | 4회로 2접점 | 1 (1～2반복) | 실버 도금 | 가변 스토퍼 사용하지 않습니다. | |
| ★MR4－2G－Z | 4회로 2접점 | 1 (1～2반복) | 도금 | 가변 스토퍼 사용하지 않습니다. |
☆:준표준품입니다 / ★:주문 생산품입니다.
표준 부속품
패널 컷 아웃 치수
설치 패널 유효 판 두께 : 2 ㎜ 이하

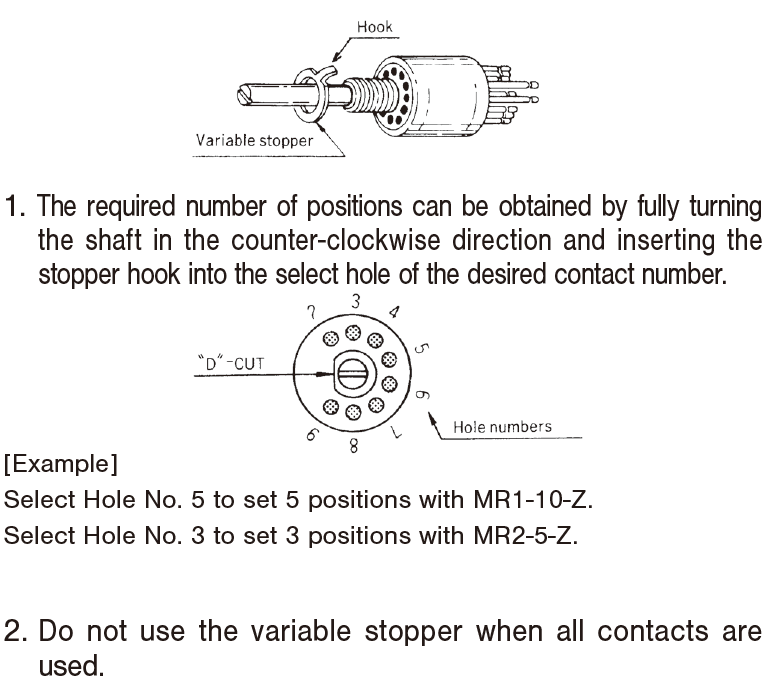

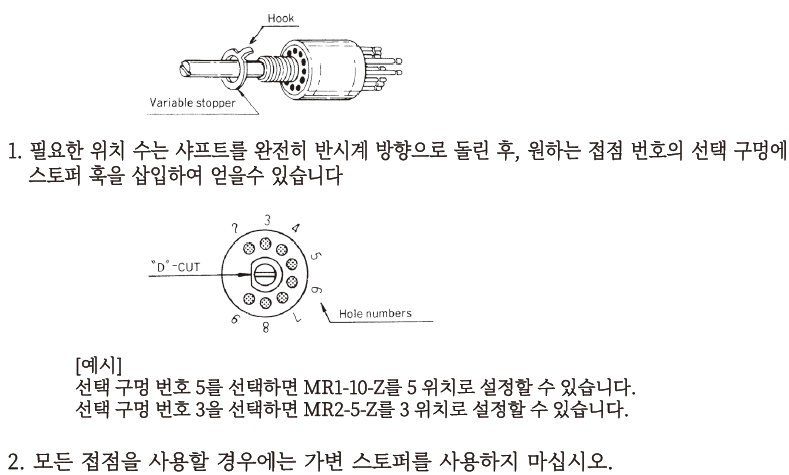

가변 스토퍼의 사용 방법
환경관련데이트
