旋转编码器 REC16K/REC16L/REC16M
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
出色的操作感，旋转寿命加倍
特 征 特 征
- 我们继承了小型16mm角的紧凑尺寸
- 出色的操作感稳定（点击感，开关感）
- 寿命长（200万转）
型号显示
| REC16 | K | 25- | 2 | 0 | 1 |
|---|---|---|---|---|---|
|
系列名称 |
开关功能和转轴 M:单轴无按钮开关 |
分辩率(P/R) 25 |
输出相 |
输出方法 1:电压 |
型号一览表
| 型号 | 输出方法 | 轴 | 开关功能 | 点击功能 | 分辩率 |
|---|---|---|---|---|---|
| REC16M25-201 | 电压 (PIN HEADER Type) | 单轴 | 无带按钮开关 | 带点击 | 25 (P/R) |
| REC16K25-201 | 电压 (PIN HEADER Type) | 单轴 | 带按钮开关 | 带点击 | 25 (P/R) |
| ★REC16K25-205-B | 集电极开路 (SCOKET Type) | 单轴 | 带按钮开关 | 带点击 | 25 (P/R) |
| ★REC16L25-205-B | 集电极开路 (SCOKET Type) | 双轴 | 带按钮开关 | 带点击 | 25 (P/R) |
- 标有★的型号按订单生产。
电气特性
| 电源电压 | DC5 ± 5 % | |
|---|---|---|
| 电源电压 | 30 mA maximum | |
| 输出波形 | 方波 | |
| 输出相 | A, B | |
| 分辨率 (P/R) | 25 | |
| A，B相位差 | 最低 100 μsec 请参阅“输出” |
|
| 最大响应频率 | 100 Hz | |
| 输出信号 | “ 1 (High)” | + 4.5 V minimum |
| “0 (Low)” | + 0.5 V maximum | |
| 光源 | LED | |
输出
Click spot for 25P/R
点击点位于输出 A 和 B 处于低电平的某处。
开关电气特性
| 最大额定 | DC15 V, 20 mA |
|---|---|
| 接触电阻 | 2 Ω maximum（初始值） |
注）除了手动，请不要使用。
机械特性
| 点击扭矩 | 7.35 mN·m ± 2.5 maximum(75 ± 25 gf·cm) 〈REC：随着点击〉 |
|
|---|---|---|
| 点击次数 | 25 | |
| 轴推拉强度 | 19.6 N maximum (2 kgf) | |
| 开关操作力 | 2.45 ± 1.47 N (250 ± 150 gf) | |
| 开关操作量 | 0.3 ± 0.2 mm | |
| 旋转寿命（断电） | 2 200 万回転 | |
| 开关寿命（通电） | 1100 万回 | |
| 轴负载 (安装时） | 径向 | 4.90 N maximum (500 gf) |
| 推力方向 | 2.94 N maximum (300 gf) | |
| 净重 | Approx. 12 g | |
| 螺钉拧紧强度 | 1 N·m {10.2 kgf·cm} maximum | |
环境特性
| 工作温度范围 | 0 ~ 50 °C |
|---|---|
| 储存温度范围 | – 20 ~ 80 °C |
| 保护结构 | IP40 |
可靠性测试
经过以下测试，输出应满足以下标准。
|
测试项目 | 测试条件 | ||
|---|---|---|---|
| 耐振动 | 电源关闭 | 振幅1.52 mm 或98.1 m/s2（10 G）以较小者为准 10 〜500 Hz 往返 15 min X、Ｚ 每8次往返 |
|
| 耐冲击 | 电源关闭 | 490 m/s2（50 G）11 ms X、Z方向 每3次 | |
| 耐高温 | 电源关闭 | 80°C 96 h | （试験后、常温常湿に１时间放置后测定） |
| 打开电源 | 50°C 96 h | ||
| 耐低温 | 电源关闭 | − 20°C 96 h | |
| 打开电源 | 0°C 96 h | ||
| 防潮性 | 电源关闭 | 40 °C 相对湿度90 〜 95 % 96 h （试验后，取出水滴，在常温和常湿下放置1小时后测量） |
|
| 热冲撃 | 电源关闭 | 在以下条件下进行10次循环试验（试验后，在常温和常湿下放置1小时后测量） 80°C 0.5 h、− 20°C 0.5 h |
|
外形尺寸
单轴和排针类型(REC16K25-201, REC16M25-201)
|
|
|
|

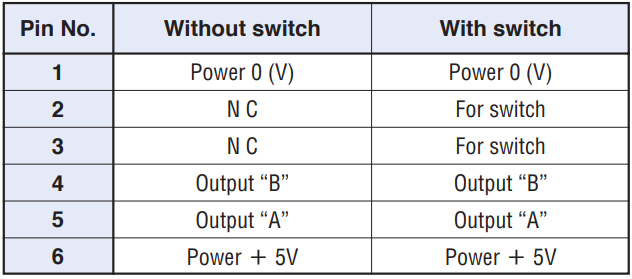

⦿引脚分配
|
|
⦿输出电路和接收电路
|
|
单轴和插座(REC16K25-205-B)
|
|
双轴和插座(REC16L25-205-B)
|
|

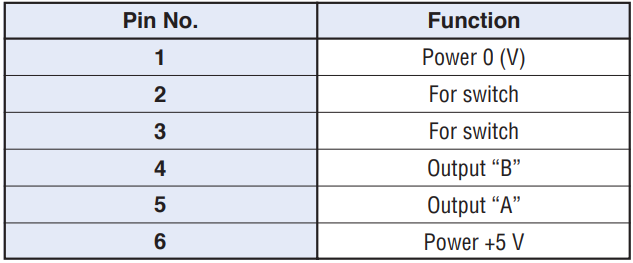

⦿引脚分配
|
|
⦿输出电路和接收电路
|
|
选件（嵌入式固定器）
❖ 通过安装可选的安装支架,可单独安装在带有卡入式支架的PC板上.
❖ 安装支架安装图
编码器设置旋钮
※用于设置编码器旋钮（转盘）是作为选件提供。
可以选择“灰色”和“黑色”。 附带固定螺丝（2 颗）
仅对应型号：REC16M25-201、REC16K25-201
|
|
