旋轉編碼器 REC16K / REC16L / REC16M
- ●購買此產品，請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道 ;請確認我們的經銷商。- 銷售渠道點擊此處確認我們的經銷商。
出色的操作感，旋轉壽命加倍
特 徵 特 徵
- 我們繼承了小型16mm角的緊湊尺寸
- 出色的操作感穩定（點擊感，開關感）
- 壽命長（200萬轉）
型號顯示
| REC16 | K | 25- | 2 | 0 | 1 |
|---|---|---|---|---|---|
|
系列名稱 |
開關功能和轉軸 M:單軸無按鈕開關 |
分辯率(P/R) 25 |
輸出相 |
輸出方法 1:電壓 |
型號一覽表
| 型號 | 輸出方法 | 轉軸 | 開關功能 | 點擊功能 | 分辯率 |
|---|---|---|---|---|---|
| REC16M25-201 | 電壓 (PIN HEADER Type) | 1 軸 | 無開關 | 隨著點擊 | 25 (P/R) |
| REC16K25-201 | 電壓 (PIN HEADER Type) | 1 軸 | 帶開關 | 隨著點擊 | 25 (P/R) |
| ★REC16K25-205-B | 集電極開路 (插槽類型) | 1 軸 | 帶開關 | 隨著點擊 | 25 (P/R) |
| ★REC16L25-205-B | 集電極開路 (插槽類型) | 2 軸 | 帶開關 | 隨著點擊 | 25 (P/R) |
標有★的型號按訂單生產。
電氣特性
| 電源電壓 | DC5 ± 5 % | |
|---|---|---|
| 電源電壓 | 30 mA maximum | |
| 輸出波形 | 矩形波 | |
| 輸出相 | A, B | |
| 分辨率 (P/R) | 25 | |
| A，B相位差 | 最低 100 μsec 請參閱“輸出” |
|
| 最大響應頻率 | 100 Hz | |
| 輸出信號 | “1 (High)” | + 4.5 V minimum |
| “0 (Low)” | + 0.5 V maximum | |
| 光源 | LED | |
輸出
Click spot for 25P/R
點選點位於輸出 A 和 B 處於低電位的某處。
開關電氣特性
| 最大額定 | DC15 V, 20 mA |
|---|---|
| 接觸電阻 | 2 Ω maximum（初始值） |
注）除了手動，請不要使用。
機械特性
| 點擊扭矩 | 7.35 mN·m ± 2.5 maximum(75 ± 25 gf·cm) 〈REC：隨著點擊〉 |
|
|---|---|---|
| 點擊次數 | 25 | |
| 軸推拉強度 | 19.6 N maximum (2 kgf) | |
| 開關操作力 | 2.45 ± 1.47 N (250 ± 150 gf) | |
| 開關操作量 | 0.3 ± 0.2 mm | |
| 旋轉壽命（斷電） | 2 200 万回転 | |
| 開關壽命（通電） | 1100 万回 | |
| 軸負載 (安裝時） | 徑向 | 4.90 N maximum (500 gf) |
| 推力方向 | 2.94 N maximum (300 gf) | |
| 淨重 | Approx. 12 g | |
| 螺釘擰緊強度 | 1 N·m {10.2 kgf·cm} maximum | |
環境特性
| 工作溫度範圍 | 0 ~ 50 °C |
|---|---|
| 儲存溫度範圍 | – 20 ~ 80 °C |
| 保護結構 | IP40 |
可靠性試驗
- 經過以下測試，輸出應滿足以下標準。
|
項目 | 測試條件 | ||
|---|---|---|---|
| 耐振動 | 斷電 | 振幅 1.52 mm 或 98.1 m/s2（10 G）以較小者為準 10 ～ 500 Hz 往返 15 min, X、Ｚ方向 每 8次往返 |
|
| 耐衝擊 | 斷電 | 490 m/s2（50 G）11 ms X、Z方向 每3次 | |
| 耐高溫 | 斷電 | 80 °C 96 h | （試驗後，在常溫和常濕下放置1小時後測量） |
| 通電 | 50 °C 96 h | ||
| 耐低溫 | 斷電 | − 20 °C 96 h | |
| 通電 | 0 °C 96 h | ||
| 防潮性 | 斷電 | 40 °C 相對濕度 90 ～ 95 % 96 h （試驗後，取出水滴，在常溫和常濕下放置1小時後測量） |
|
| 熱衝撃 | 斷電 | 在以下條件下進行10次循環試驗 （試驗後，在常溫和常濕下放置1小時後測量） 80 °C 0.5 h、− 20 °C 0.5 h |
|
外形尺寸
單軸和排針類型(REC16K25-201, REC16M25-201)
|
|
|
|
⦿引腳分配
|
|
⦿輸出電路和接收電路
|
|
單軸和插座(REC16K25-205-B)
|
|
雙軸和插座(REC16L25-205-B)
|
|
⦿引腳分配
|
|
⦿輸出電路和接收電路
|
|

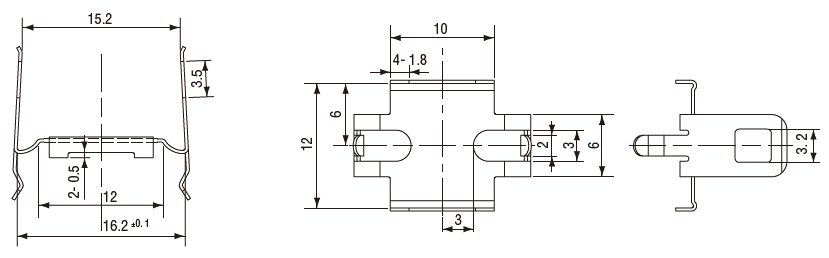

選件（安裝支架）
※通過可選的安裝支架，可以安裝在電路板上。
選件（嵌入式固定器）
❖ 通過安裝可選的安裝支架,可單獨安裝在帶有卡入式支架的PC板上.
❖ 安裝支架安裝圖
設置編碼器旋鈕
※用於設置編碼器旋鈕（轉盤）是作為選件提供。
可以選擇“灰色”和“黑色”。附帶固定螺絲（2 顆）
僅適用型號：REC16M25-201、REC16K25-201
|
|
