ロータリエンコーダ REC16K / REC16L / REC16M
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
抜群の操作感を実現、回転寿命も従来比2 倍
FeaturesFeatures
-
小型16mm 角のコンパクトサイズを継承
-
安定した抜群の操作感（クリック感、スイッチ感）
-
長寿命タイプ（200 万回転）
型式表示
| REC16 | K | 25- | 2 | 0 | 1 |
|---|---|---|---|---|---|
|
シリーズ名 REC：クリック付 |
スイッチ機能とシャフト M:スイッチ無1軸 |
分解能(P/R) 25 |
出力相 2:“A” & “B” |
出力方式 1:電圧 |
型式一覧表
| 型式 | 出力方式 | シャフト | スイッチ | クリック | 分解能 |
|---|---|---|---|---|---|
| REC16M25-201 | 電圧 (PIN HEADER Type) | 1 軸 | スイッチ無 | クリック付 | 25 (P/R) |
| REC16K25-201 | 電圧 (PIN HEADER Type) | 1 軸 | スイッチ付 | クリック付 | 25 (P/R) |
| ★REC16K25-205-B | オープンコレクタ (SCOKET Type) | 1 軸 | スイッチ付 | クリック付 | 25 (P/R) |
| ★REC16L25-205-B | オープンコレクタ (SCOKET Type) | 2 軸 | スイッチ付 | クリック付 | 25 (P/R) |
★印の型式は受注生産となります。
電気的特性
| 電源電圧 | DC5 V ± 5 % | |
|---|---|---|
| 電源電流 | 30 mA maximum | |
| 出力波形 | 矩形波 | |
| 出力相 | A, B | |
| 分解能 (P/R) | 25 | |
| A、B 位相差 | 100 μsec minimum 下記の出力項参照 |
|
| 最大応答周波数 | 100 Hz | |
| 出力信号 | “1 (High)” | + 4.5 V minimum |
| “0 (Low)” | + 0.5 V maximum | |
| 光 源 | LED | |

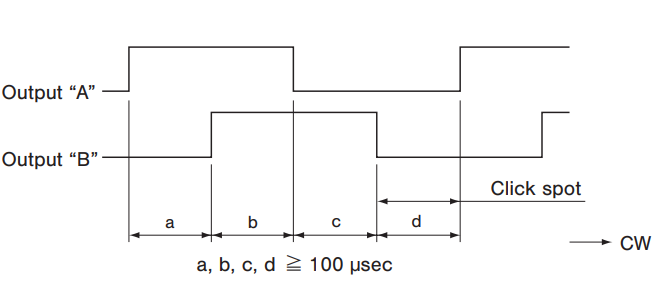

出力
25P/R のクリック位置
クリック位置はA, B相のLoの位置
スイッチ電気的特性
| 最大定格 | DC15 V, 20 mA |
|---|---|
| 接触抵抗 | 2 Ω maximum（初期値） |
注）手動以外では、ご使用にならないでください。
機械的特性
| クリックトルク | 7.35 mN·m ± 2.5 maximum(75 ± 25 gf·cm) 〈REC：クリック付〉 |
|
|---|---|---|
| クリック数 | 25 | |
| 軸引抜き・押込み強度 | 19.6 N maximum (2 kgf) | |
| スイッチ動作力 | 2.45 ± 1.47 N (250 ± 150 gf) | |
| スイッチ動作量 | 0.3 ± 0.2 mm | |
| 回転寿命（無通電） | 200 万回転 | |
| スイッチ寿命（通電） | 100 万回 | |
| シャフト荷重 (取付時） | ラジアル方向 | 4.90 N maximum (500 gf) |
| スラスト方向 | 2.94 N maximum (300 gf) | |
| 質 量 | Approx. 12 g | |
| ネジ締め強度 | 1 N·m {10.2 kgf·cm} maximum | |
環境特性
| 使用温度範囲 | 0 ~ 50 °C |
|---|---|
| 保存温度範囲 | – 20 ~ 80 °C |
| 保護構造 | IP40 |
信頼性試験
|
項目 | 試験条件 | ||
|---|---|---|---|
| 振動 | 無通電 | 振幅 1.52 mm 又は 98.1 m/s2（10 G）のいずれか小さい振幅 10 ～ 500 Hz 往復 15 min X、Ｚ 各 8 往復 |
|
| 衝撃 | 無通電 | 490 m/s2（50 G）11 ms X、Z方向 各 3 回 | |
| 耐熱性 | 無通電 | 80 °C 96 h | （試験後、常温常湿に１時間放置後測定） |
| 通 電 | 50 °C 96 h | ||
| 耐寒性 | 無通電 | − 20 °C 96 h | |
| 通 電 | 0 °C 96 h | ||
| 耐湿性 | 無通電 | 40 °C 相対湿度 90 ～ 95 % 96 h （試験後、水滴を除去し常温常湿に１時間放置後測定） |
|
| 熱衝撃 | 無通電 | 下記条件にて 10 サイクル試験（試験後、常温常湿に１時間放置後測定） 80 °C 0.5 h、− 20 °C 0.5 h |
|

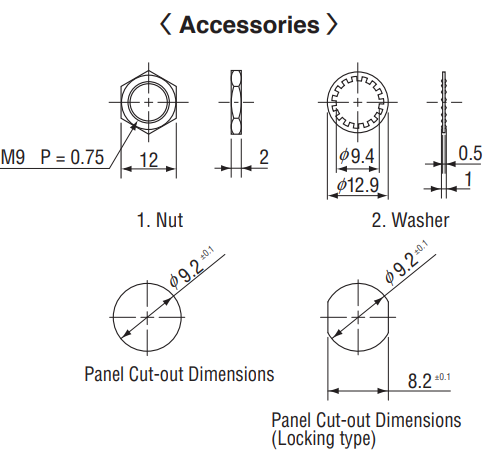

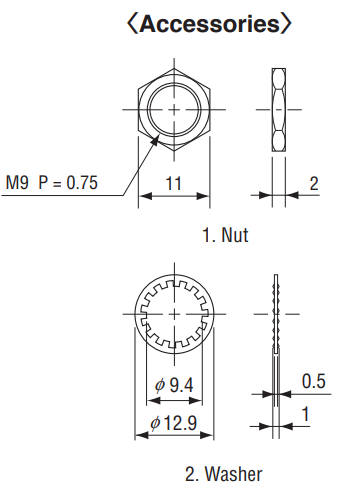

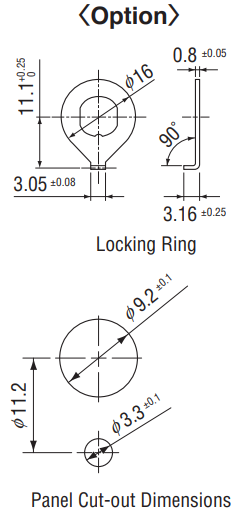

外形寸法図

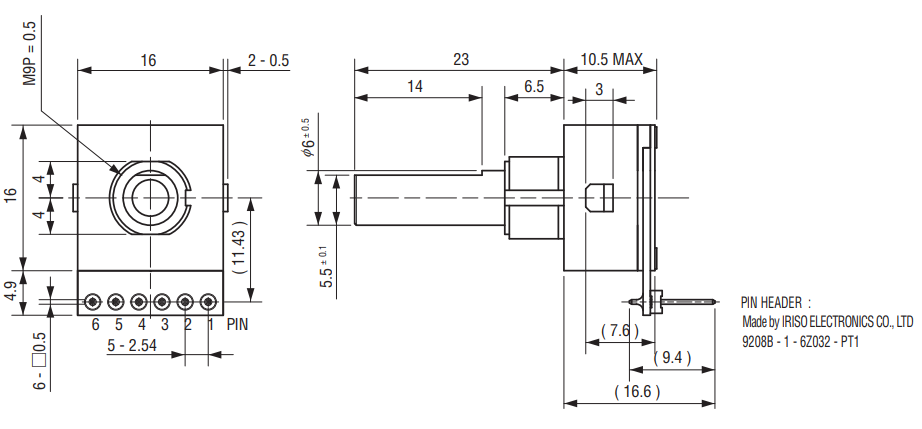

1 軸 ピンヘッダータイプ(REC16K25-201, REC16M25-201)
|
|
|
|
⦿PIN ASSIGNMENT
| Pin No. | Without switch | With switch |
|---|---|---|
| 1 | Power 0 (V) | Power 0 (V) |
| 2 | NC | For Switch |
| 3 | NC | For Switch |
| 4 | Output “B” | Output “B” |
| 5 | Output “A” | Output “A” |
| 6 | Power +5V | Power +5V |

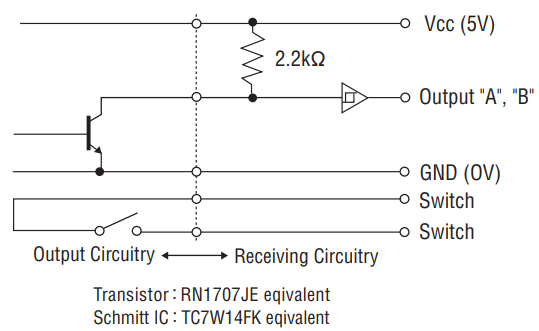

⦿OUTPUT CIRCUITRY AND RECEIVING CIRCUITRY
|
|

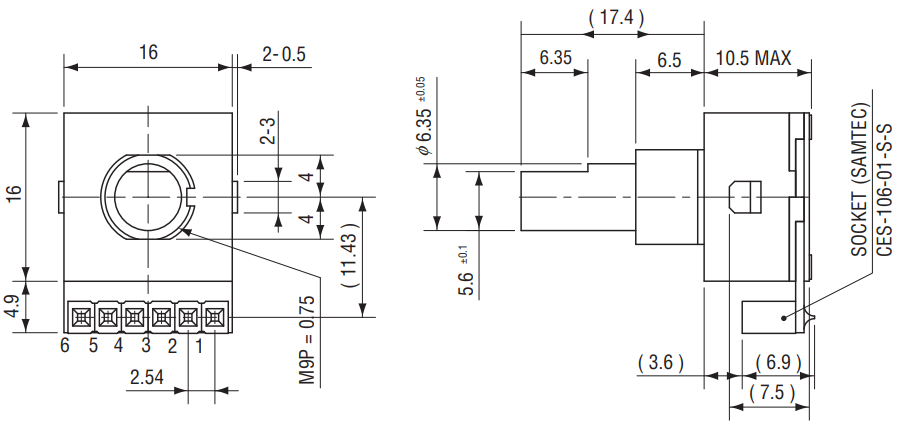

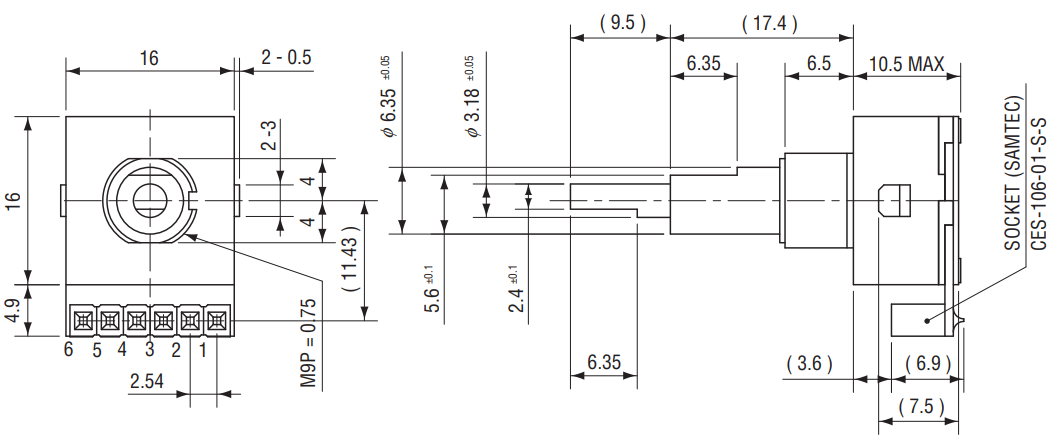

1軸 ソケットタイプ(REC16K25-205-B)
|
|
2軸 ソケットタイプ(REC16L25-205-B)
|
|
⦿PIN ASSIGNMENT
| Pin No. | Function |
|---|---|
| 1 | Power 0 (V) |
| 2 | For Switch |
| 3 | For Switch |
| 4 | Output “B” |
| 5 | Output “A” |
| 6 | Power +5V |

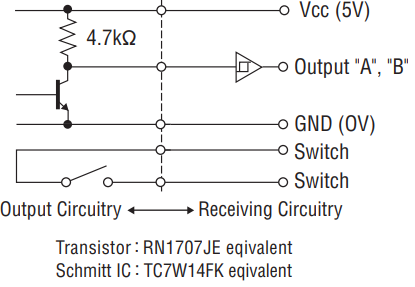

⦿OUTPUT CIRCUITRY AND RECEIVING CIRCUITRY
|
|

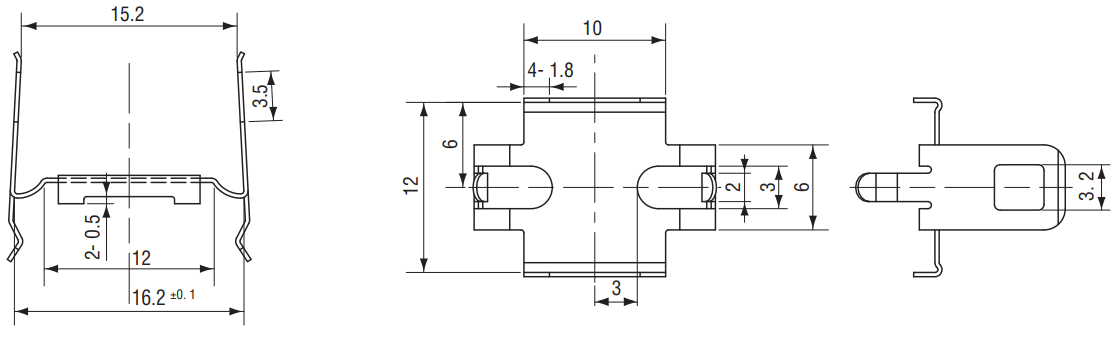

オプション(取付金具)
※別売品の取付金具を装着する事により、基板への実装が可能になります。

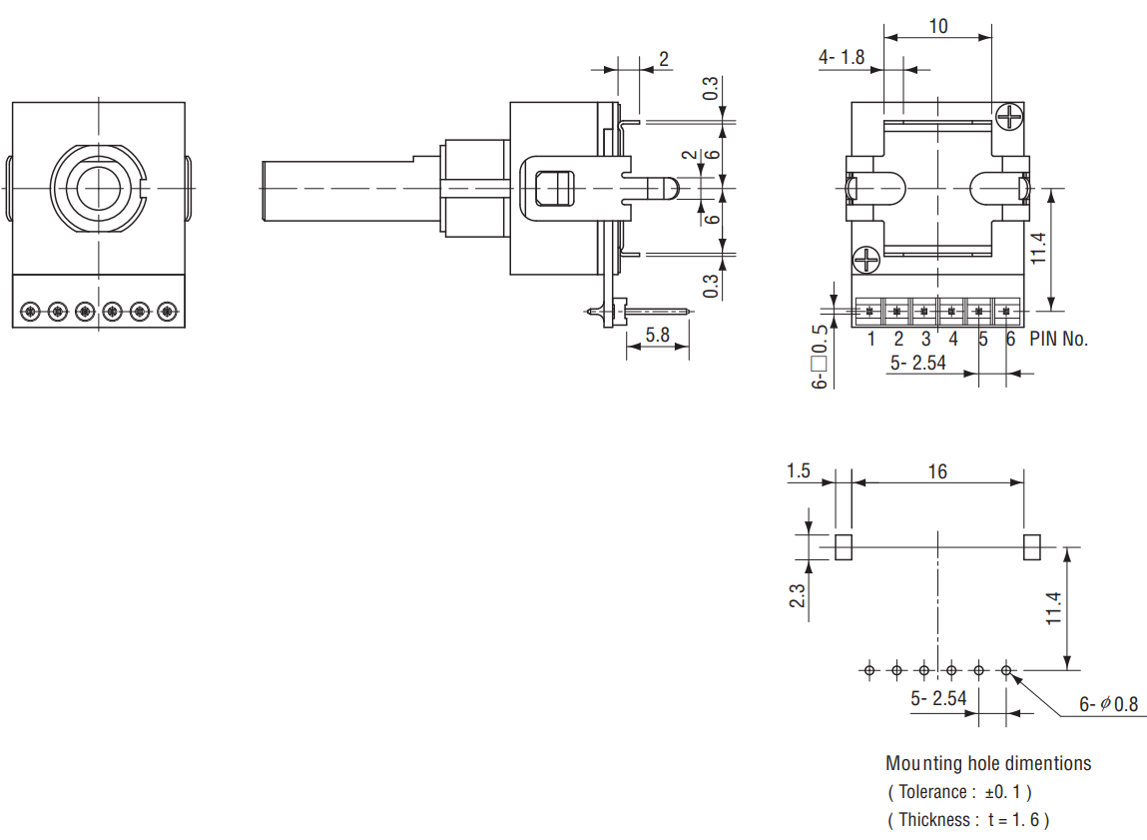

取付金具装着図
設定用エンコーダツマミ
- 設定用エンコーダつまみ（ダイヤル）を別売品として用意しております。
対象型式：REC16M25-201, REC16K25-201（電圧出力ピンヘッダータイプの1軸）
色は、『グレー』と『クロ』からお選び頂けます。イモネジ（2 個 ) 付きです。
|
|
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
