超小按钮开关
特 征特 征
-
用于高密度安装的超微型按钮开关。
-
可洗。
-
端子销间距: 2.54 mm。
-
独立的固定机构确保轻微的操作感觉。
-
夹紧接触机构, 实现长期接触可靠性。
-
镀金触点。
标准规格
| 额定 | 最大额定:0.4VA（ DC20V Max.） 最小额定:DC20mV 1μA |
|---|---|
| 初始接触电阻 | 100m Ω以下 （AC200μV 1.5mA） |
| 耐电压 | AC250V 一分钟 |
| 绝缘电阻 | 500MΩ以上 （DC250V） |
| 电气寿命 | 最大额定下 10,000次 最小额定下 30,000次 |
| 机械寿命 | 30,000次 |
| 操作力 | 1.47±0.98N |
| 工作温度范围 | －40～＋85℃ |
| 储存温度范围 | －40～＋85℃ |
操作注意事项
焊接规格
- 手工焊接: 焊铁 350℃ Max. 3 sec. Max.
- 回流焊 :喷气式或浸入式 275℃ Max. 6 sec. Max. 预热应在温度下进行, 从 80到120°C, 120秒内。
- 当焊接两个以上的端子到一个共同的基板时, 使用阻焊剂来焊接它们独立。
清洁规格
- 溶剂, 请使用氟基或醇基溶剂。
- 如果焊接后进行清洗, 请在室温下放置 1至2小时 (室温30°c 或以下)。
- 无法进行超声波清洗。
型号显示
| F | P | 2 | F - | 2 | M | Z |
|---|---|---|---|---|---|---|
|
系列 |
操作部分 P:按钮 |
极数 1: 1极 |
开关特性 F: ON －（ ON） |

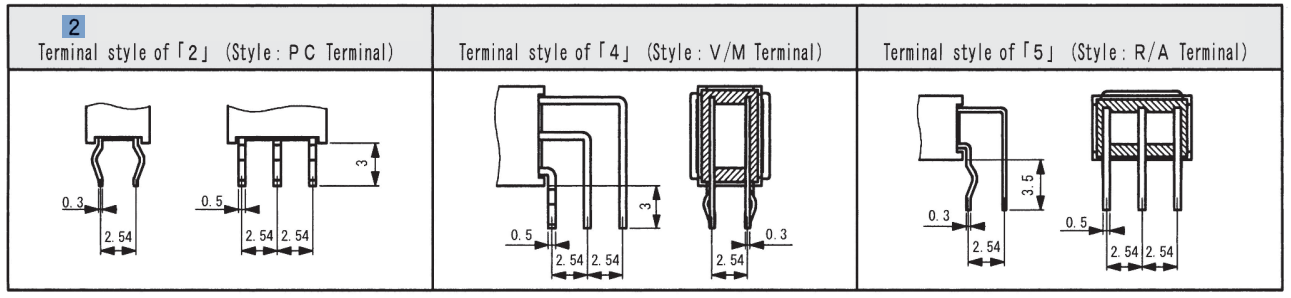

端接样式 2: P/C 4: Vertical mounting |
操作部形状 M: 标准 |
型号一览表
| 型号 | 极数 | スイッチ特性 | 端接样式 | CAD |
|---|---|---|---|---|
| FP1F－2M－Z | 1极 | ON －（ ON） | P/C | |
| FP2F－2M－Z | 2极 | ON －（ ON） | P/C | |
| FP1F－5M－Z | 1极 | ON －（ ON） | Right angle | |
| FP2F－5M－Z | 2极 | ON －（ ON） | Right angle | |
| FP1F－4M－Z | 1极 | ON －（ ON） | Vertical mounting | |
| FP2F－4M－Z | 2极 | ON －（ ON） | Vertical mounting |
外形尺寸
(Unit：mm)
包装规格
(Unit：mm)
环境资料
