押ボタンスイッチ FP
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
極超小型押ボタンスイッチ
- 極超小形。従来のA シリーズの1/2体積比です。
- ハンダ付け後の丸洗い洗浄が可能です。
- 端子取付は0.1インチ（2.54 ミリ）ピッチです。
- 操作性は独立した節度機構により軽快なフィーリングです。
- 接触信頼性はクリップコンタクトにより長期安定牲があります。
- 金メッキ接点,フォーミング端子,黄ツマミ
標準仕様
| 定格 | 最大定格:0.4VA（ DC28V Max.） 最小定格:DC20mV 1μA |
|---|---|
| 初期接触抵抗 | 100m Ω以下 （AC200μV 1.5mA） |
| 耐電圧 | AC250V 1分間 |
| 絶縁抵抗 | 500MΩ以上 （DC250V） |
| 電気的寿命 | 最大定格で10,000回 最小定格で30,000回 |
| 機械的寿命 | 30,000回 |
| 作動力 | 1.47±0.98N |
| 使用温度範囲 | －40～＋85℃ |
| 保存温度範囲 | －40～＋85℃ |
取扱注意事項
| はんだ付け仕様 |
|
|---|---|
| 洗浄仕様 |
|
型式表示
| F | P | 2 | F - | 2 | M | Z |
|---|---|---|---|---|---|---|
|
シリーズ名 |
操作部形状 P:押ボタン |
極数 1: 単極 |
スイッチ特性 F: ON －（ ON） |
端子形状 2: P/C 4: Vertical mounting |
操作部形状 M: スタンダード |
型式一覧表
| 型式 | 極数 | スイッチ特性 | 端子形状 | CAD |
|---|---|---|---|---|
| FP1F－2M－Z | 単極 | ON －（ ON） | P/C端子 | |
| FP2F－2M－Z | 2極 | ON －（ ON） | P/C端子 | |
| FP1F－5M－Z | 単極 | ON －（ ON） | ライドアングル端子 | |
| FP2F－5M－Z | 2極 | ON －（ ON） | ライドアングル端子 | |
| FP1F－4M－Z | 単極 | ON －（ ON） | バーチカル端子 | |
| FP2F－4M－Z | 2極 | ON －（ ON） | バーチカル端子 |

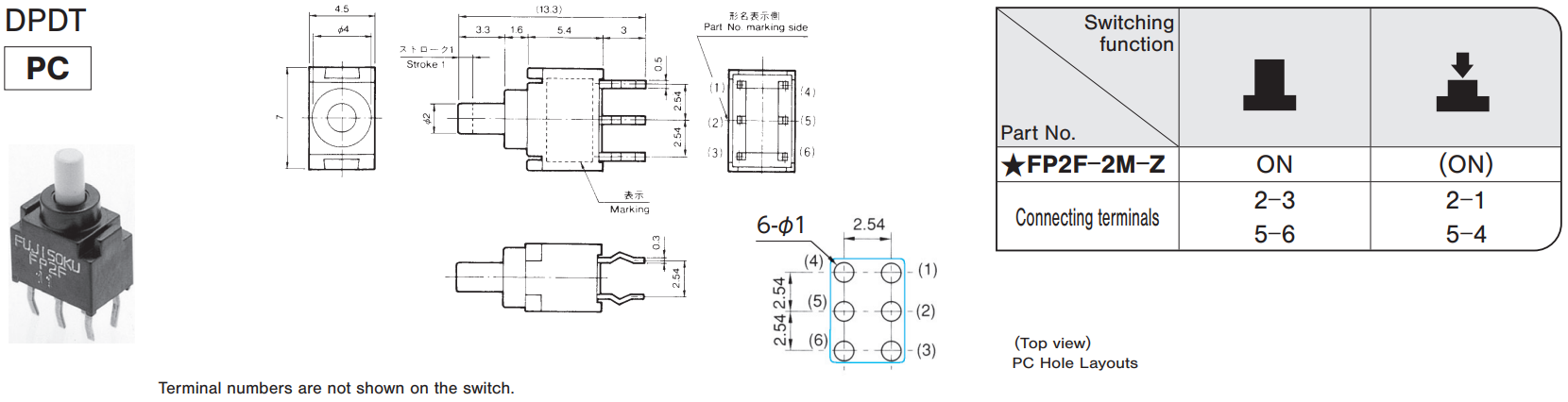

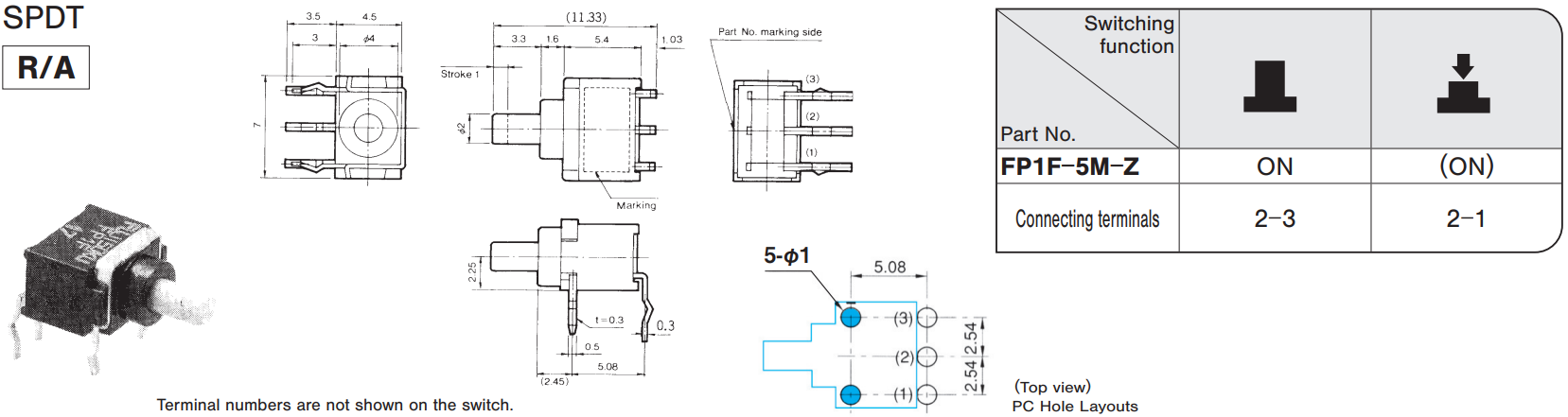

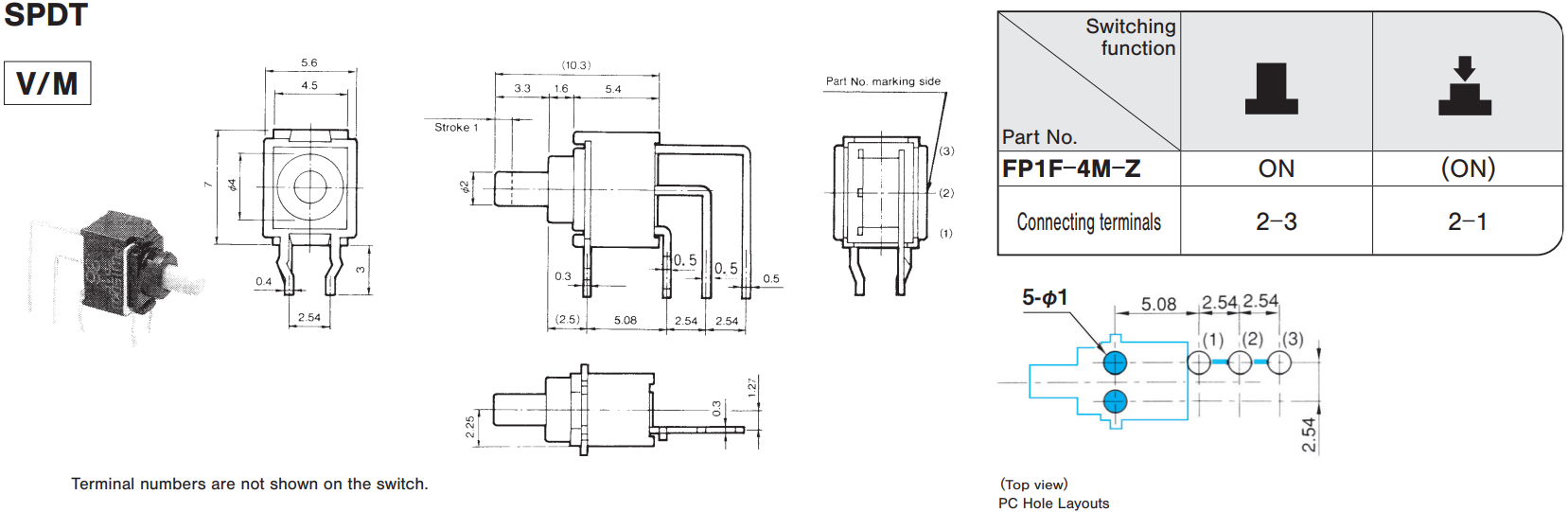

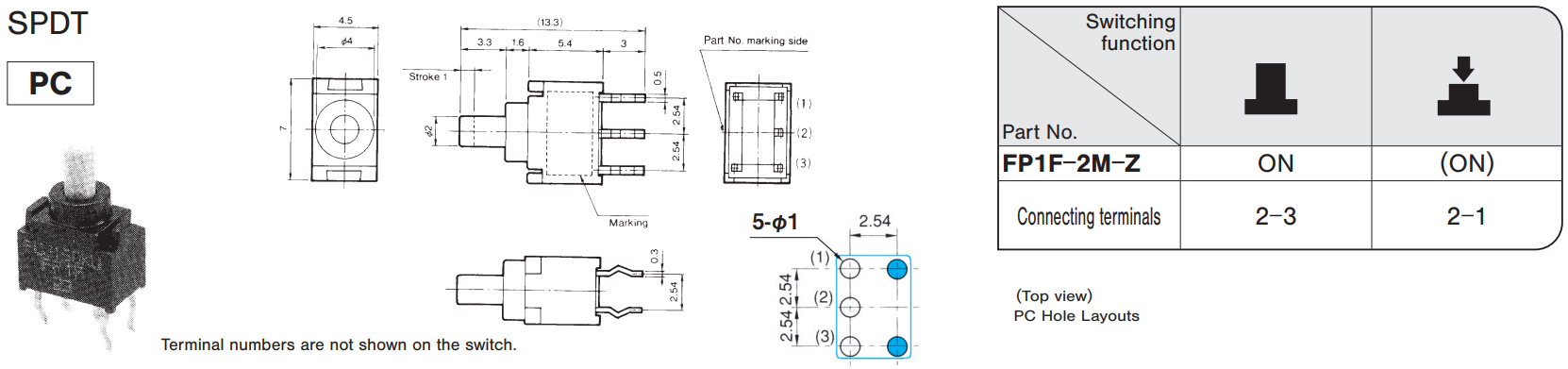

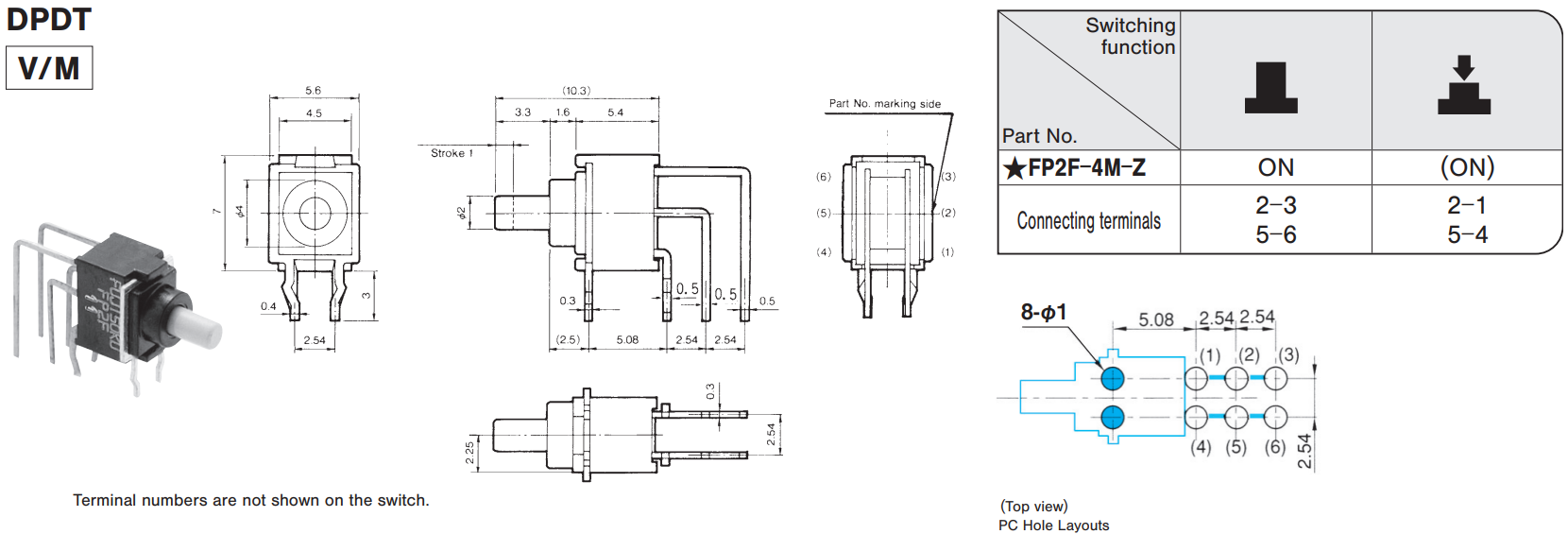

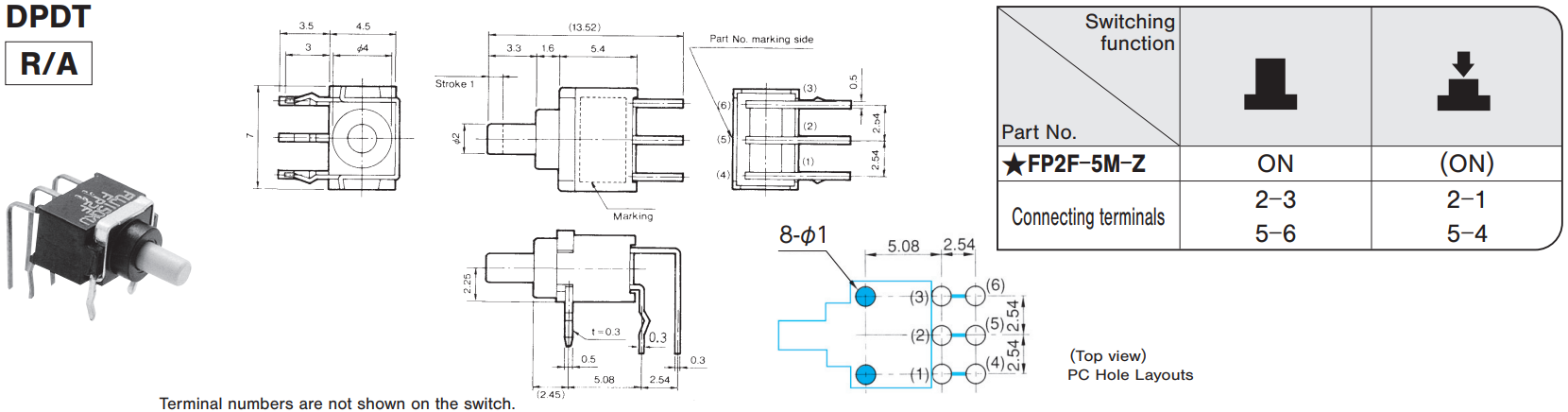

外形寸法図
(Unit：mm)

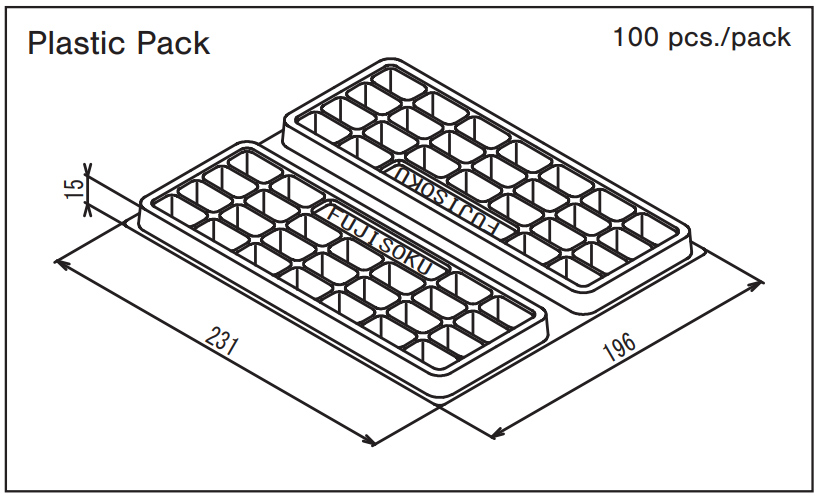

包装仕様
(Unit：mm)
環境関連書類
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
