按钮开关 CFP2
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
超小按鈕開關
特 征特 征
-
用于高密度安装的超微型按钮开关。
-
可洗。
-
端子销间距: 2.54 毫米。
-
独立的固定机构确保轻微的操作感觉。
-
夹紧接触机构, 实现长期接触可靠性。
-
镀金触点。
标准规格
| 额定 | 最大额定:0.4VA（DC28V Max.) 最小额定:DC20mV 1μA |
|---|---|
| 初始接触电阻 | 100m Ω以下(AC200μV 1.5mA） |
| 耐电压 | AC250V 1分钟 |
| 绝缘电阻 | 500MΩ以上 （DC250V） |
| 电气寿命 | 最大额定下 10,000次 最小额定下 30,000次 |
| 机械寿命 | 30,000次 |
| 操作力 | 47±0.98 N |
| 工作温度范围 | －40～＋85℃ |
| 储存温度范围 | －40～＋85℃ |
型号显示
| CFP2 - | 2 | R | C4- | A | W |
|---|---|---|---|---|---|
|
系列 P: 按钮 |
极数 01: 1 bit |
开关特性 1极:F /ON －（ ON） 2极:R /ON －（ ON） |

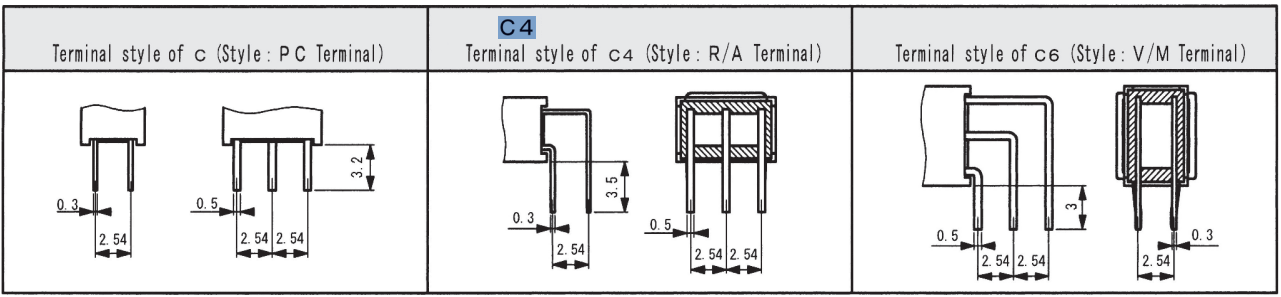

端接样式 C: P/C C4: Right angle C6: Vertical mounting |
操作部形状 A: 标准 |
包装形式 W: Tray |
型号一览表
| 型号 | 极数 | 开关特性 | 端接样式 | 梱包形態 | CAD |
|---|---|---|---|---|---|
| CFP2-1FC-AW | 1 bit | ON －（ON） | P/C端子 | Tray | |
| CFP2-2RC-AW | 2 bits | ON －（ON） | P/C端子 | Tray | |
| CFP2-1FC4-AW | 1 bit | ON －（ON） | Right angle | Tray | |
| CFP2-2RC4-AW | 2 bits | ON －（ON） | Right angle | Tray | |
| CFP2-1FC6-AW | 1 bit | ON －（ON） | Vertical mounting | Tray | |
| CFP2-2RC6-AW | 2 bits | ON －（ON） | Vertical mounting | Tray |

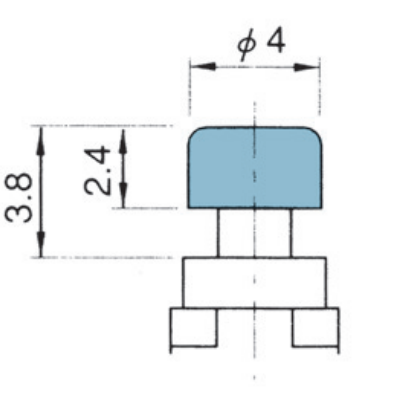

外形尺寸
(Unit：mm)
操作注意事項
■焊接規格
- 手工焊接: 焊铁 350℃ Max. 3 sec. Max.
- 回流焊 :喷气式或浸入式 275℃ Max. 6 sec. Max. 预热应在温度下进行, 从 80到120°C, 120秒内。
- 当焊接两个以上的端子到一个共同的基板时, 使用阻焊剂来焊接它们独立
■清潔規格
- 溶剂, 请使用氟基或醇基溶剂。
- 如果焊接后进行清洗, 请在室温下放置 1至2小时 (室温30°c 或以下)。
- 无法进行超声波清洗。
包装规格
(Unit：mm)
环境资料
