푸시 버튼 스위치 CFP2
- ●구매를 원하시면 대리점에 문의하시거나, 아래 전자상거래사이트를 이용하시기 바랍니다.
판매채널 ;당사 대리점을 클릭확인하세요.- 판매채널당사 대리점은 여기를 클릭하시고 확인하십시오.
극 소형 푸시 버튼 스위치
특 징특 징
-
극 소형. 기존의 A 시리즈의 1/2 부피비입니다.
-
납땜 후 통째로 세정이 가능합니다.
-
단자 장착 0.1 인치 (2.54 mm) 피치입니다.
-
조작성은 독립적인 절도기구에 의해 경쾌한 필링입니다.
-
접촉 신뢰성 클립 접촉함으로써 장기적인 안정성이 있습니다.
-
접촉점 도금
-
단자 : 스트레이트 / 노브 색상 : 회색
표준 사양
| 정격 | 최대 정격 : 0.4VA (DC28V Max.) 최소 정격 : DC20mV 1μA |
|---|---|
| 초기 접촉 저항 | 100mΩ 이하 (AC200μV 1.5mA) |
| 내전압 | AC250V 1 분간 |
| 절연 저항 | 500MΩ 이상 (DC250V) |
| 전기적 수명 | 최대 정격 10,000 회 최소 정격 30,000 회 |
| 기계적 수명 | 30,000회 |
| 작동력 | 47±0.98 N |
| 사용 온도 범위 | －40～＋85℃ |
| 저장 온도 범위 | －40～＋85℃ |
모델 번호 지정
| CFP2 - | 2 | R | C4- | A | W |
|---|---|---|---|---|---|
|
시리즈 P: 푸시 버튼 |
극수 01: 1 bit |
스위치 특성 단극:F /ON －（ ON） 2 극:R /ON －（ ON） |
단자 형상 C: P/C 터미널 C4: Right angle 단자 C6: Vertical mounting 단자 |
조작부 형상 A: 스탠다드 |
포장 형태 W: 트레이 |
모델 번호 목록
| 모델 번호 | 극수 | 스위치 특성 | 단자 형상 | 梱包形態 | CAD |
|---|---|---|---|---|---|
| CFP2-1FC-AW | 단극 | ON －（ON） | PC터미널 | 트레이 | |
| CFP2-2RC-AW | 2 극 | ON －（ON） | PC터미널 | 트레이 | |
| CFP2-1FC4-AW | 단극 | ON －（ON） | Right angle 단자 | 트레이 | |
| CFP2-2RC4-AW | 2 극 | ON －（ON） | Right angle 단자 | 트레이 | |
| CFP2-1FC6-AW | 단극 | ON －（ON） | Vertical mounting 단자 | 트레이 | |
| CFP2-2RC6-AW | 2 극 | ON －（ON） | Vertical mounting 단자 | 트레이 |
외형 치수도
(Unit：mm)
취급주의 사항
| 납땜 사양 |
|
|---|---|
| 세정 사양 |
|

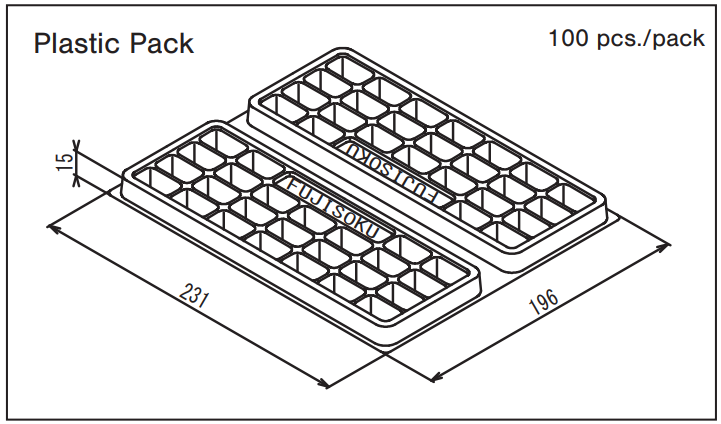

포장 사양
(Unit：mm)
환경관련데이트
- ●본 게재 내용은 예고없이 변경되거나 삭제될 수 있으므로 미리 양해 부탁드립니다.
