压力传感器 (with Amp.) PA-500
- ●购买此产品,请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
也可适用于液压
- 通过内置电路实现高功率(1至5 V)
- 内置温度补偿功能(0至50°C)
- 液气体(表压)的两用型
型号显示
PA-500- | 501 | D | -06 |
---|---|---|---|
系列名称 |
额定压力 101:0 ~ 9.81 kPa {0 ~ 0.1 kgf/cm2} |
压力类型 G:表压 |
温度特性 06:± 0.06 % F.S./°C |
型号一览表
型号 | 额定压力 | 最大压力 | 破坏压力 | 温度特性 | 压力端口 | CAD |
---|---|---|---|---|---|---|
PA-500-101G-10 | 0 ~ 9.81 kPa {0 ~ 0.1 kgf/cm2} | 19.6kPa {0.2 kgf/cm2} | 49 kPa {0.5 kgf/cm2} | ± 0.1 % F.S./°C | R 1/4 (PT 1/4) | |
PA-500-501G-10 | 0 ~ 49.0 kPa {0 ~ 0.5} kgf/cm2} | 98.1kPa {1 kgf/cm2} | 245 kPa {2.5 kgf/cm2} | ± 0.1 % F.S./°C | R 1/4 (PT 1/4) | |
PA-500-501G-06 | 0 ~ 49.0 kPa {0 ~ 0.5} kgf/cm2} | 98.1kPa {1 kgf/cm2} | 245 kPa {2.5 kgf/cm2} | ± 0.06 % F.S./°C | R 1/4 (PT 1/4) | |
PA-500-102G-06 | 0 ~ 98.1 kPa {0 ~ 1} kgf/cm2} | 196kPa {2 kgf/cm2} | 490 kPa {5 kgf/cm2} | ± 0.06 % F.S./°C | R 1/4 (PT 1/4) | |
PA-500-102G-10 | 0 ~ 98.1 kPa {0 ~ 1} kgf/cm2} | 196kPa {2 kgf/cm2} | 490 kPa {5 kgf/cm2} | ± 0.1 % F.S./°C | R 1/4 (PT 1/4) | |
PA-500-352G-10 | 0 ~ 343 kPa {0 ~ 3.5} kgf/cm2} | 686 kPa {7 kgf/cm2} | 1030 kPa {10.5 kgf/cm2} | ± 0.1 % F.S./°C | R 1/4 (PT 1/4) | |
PA-500-352G-06 | 0 ~ 343 kPa {0 ~ 3.5} kgf/cm2} | 686 kPa {7 kgf/cm2} | 1030 kPa {10.5 kgf/cm2} | ± 0.06 % F.S./°C | R 1/4 (PT 1/4) | |
PA-500-502G-06 | 0 ~ 490 kPa {0 ~ 5} kgf/cm2} | 981 kPa {10 kgf/cm2} | 1471 kPa {15 kgf/cm2} | ± 0.06 % F.S./°C | R 1/4 (PT 1/4) | |
PA-500-502G-10 | 0 ~ 490 kPa {0 ~ 5} kgf/cm2} | 981 kPa {10 kgf/cm2} | 1471 kPa {15 kgf/cm2} | ± 0.1 % F.S./°C | R 1/4 (PT 1/4) | |
PA-500-103G-10 | 0 ~ 981 kPa {0 ~ 10} kgf/cm2} | 1961 kPa {20 kgf/cm2} | 2941 kPa {30 kgf/cm2} | ± 0.1 % F.S./°C | R 1/4 (PT 1/4) | |
PA-500-103G-06 | 0 ~ 981 kPa {0 ~ 10} kgf/cm2} | 1961 kPa {20 kgf/cm2} | 2941 kPa {30 kgf/cm2} | ± 0.06 % F.S./°C | R 1/4 (PT 1/4) | |
PA-500-102V-06 | 0 ~ −98.1 kPa {0 ~ −1} kgf/cm2} | 196 kPa {2 kgf/cm2} | 490 kPa {5 kgf/cm2} | ± 0.06 % F.S./°C | G 1/4 (PF 1/4) | |
PA-500-102V-10 | 0 ~ −98.1 kPa {0 ~ −1} kgf/cm2} | 196 kPa {2 kgf/cm2} | 490 kPa {5 kgf/cm2} | ± 0.1 % F.S./°C | G 1/4 (PF 1/4) |
标准规格
※除非另有说明,否则工作温度为25±5°C,驱动电压为12 V DC。
压力类型 | 表压、表压(负压) |
---|---|
适用介质 | 非腐蚀性气体/非腐蚀性液体 |
工作温度 | − 20 ~ 80°C |
补偿温度 | 0 ~ 50°C |
工作湿度 | 35 ~ 85%RH(没有凝结) |
储存温度 | −20 ~ 80°C(大气压,湿度65%RH以下) |
绝缘电阻 | 100 MΩ minimum (500 V DC) |
耐电压 | 500 V DC, 60 s(漏電流1 mA 以下) |
压力端口 | R1/4(PT 1/4)、G 1/4 (PT 1/4) |
净重 | 約 85g |
驱动电压 | 12 ~ 24 ± 10 % |
纹波含量 | 10 % (P-P) maximum |
消耗电流 | 20 mA maximum |
模拟输出
压力范围 | 101G | 501G | 102G | 352G | 502G | 103G | 102V |
---|---|---|---|---|---|---|---|
输出电压 | 1 V | ||||||
零电压 | 1±0.04 V(at 25 °C) | ||||||
跨度电压 | 4±0.04 V(at 25 °C) | ||||||
输出电流 | 最大 1 mA(负载电阻 5 kΩ min.) | ||||||
线性/滞后 | ±0.5%F.S. | ±0.3%F.S. | ±0.5%F.S. | ||||
温度特性 ZERO 0~50 °C (参考温度:25 °C) |
±0.1%F.S./°C | ±0.06/0.1%F.S./°C | |||||
温度特性 SPAN 0~50 °C (参考温度:25 °C) |
±0.1%F.S./°C | ±0.06/0.1%F.S./°C | |||||
驱动电压变化 | 最大 ±0.1V | ||||||
响应速度 | 约 1 ms |
环境特征
测试项目 | 测试方法(条件 25 ± 5 °C) | 变化量 |
---|---|---|
耐振動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2 , 3个方向,每个2小时 |
零电压/跨度电压 每個最大 ± 1 %F.S. |
耐冲击 | 981 m/s2, 3个方向,每个方向3次 | |
压力周期 | 0 ~ Rated pressure, 106cycles | |
防潮性 | 40 °C, 90 ~ 95 %RH, 240 hrs. |

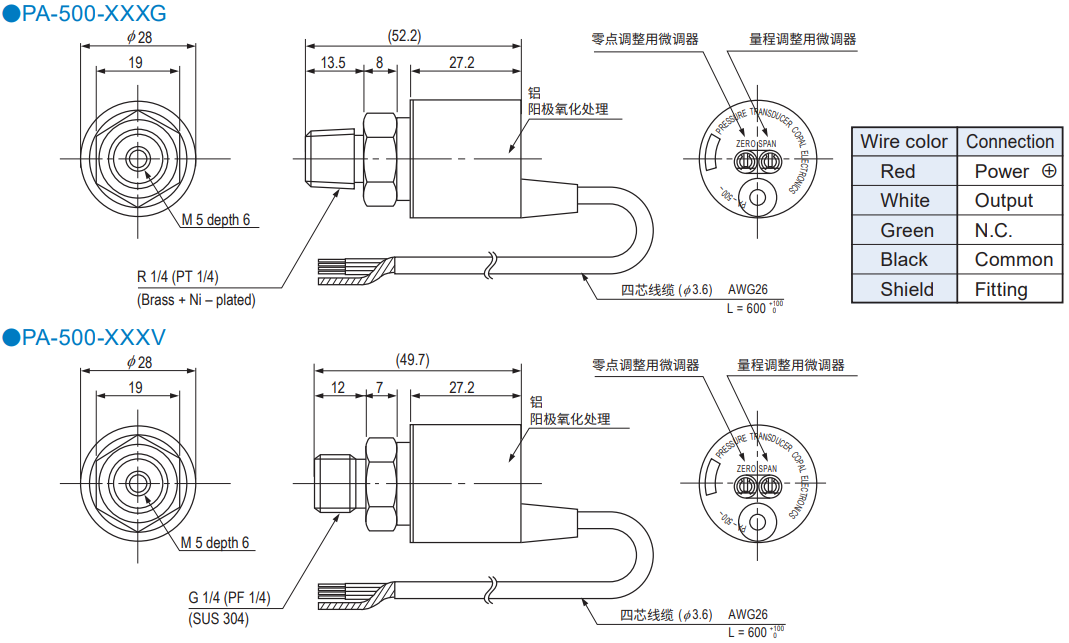

外形尺寸图
内部电气原理图
