圧力トランスジューサ PA-500

PA-500

PA-500

●お求めの際は、セールスネットワークまたは次のWeb通販サイトをご利用ください。

液圧にも対応可能

FeaturesFeatures

回路内蔵により高出力（1 〜 5 V）
温度補償機能内蔵（0 〜 50 °C）
液体・気体の両用タイプ（ゲージ圧）

型式表示

PA-500-	501	D	-06
シリーズ名	定格圧力 101：0 ~ 9.81 kPa {0 ~ 0.1 kgf/cm2} 501：0 ~ 49.0 kPa {0 ~ 0.5 kgf/cm2} 102：0 ~ 98.1 kPa {0 ~ 1 kgf/cm2} 352：0 ~ 343 kPa {0 ~ 3.5 kgf/cm2} 502：0 ~ 490 kPa {0 ~ 5 kgf/cm2} 103：0 ~ 981 kPa {0 ~ 10 kgf/cm2}	指示方式 G：ゲージ圧 V：ゲージ圧（負圧）	温度特性 06：± 0.06 % F.S./°C 10：± 0.1 % F.S./°C

PA-500-

501

-06

シリーズ名

定格圧力

101：0 ~ 9.81 kPa {0 ~ 0.1 kgf/cm2}
501：0 ~ 49.0 kPa {0 ~ 0.5 kgf/cm2}
102：0 ~ 98.1 kPa {0 ~ 1 kgf/cm2}
352：0 ~ 343 kPa {0 ~ 3.5 kgf/cm2}
502：0 ~ 490 kPa {0 ~ 5 kgf/cm2}
103：0 ~ 981 kPa {0 ~ 10 kgf/cm2}

指示方式

G：ゲージ圧
V：ゲージ圧（負圧）

温度特性

06：± 0.06 % F.S./°C
10：± 0.1 % F.S./°C

型式一覧表

型式	定格圧力	最大圧力	破壊圧力	温度特性	圧力ポート	CAD
PA-500-101G-10	0 ~ 9.81 kPa {0 ~ 0.1 kgf/cm2}	19.6kPa {0.2 kgf/cm2}	49 kPa {0.5 kgf/cm2}	± 0.1 % F.S./°C	R 1/4 (PT 1/4)	3D CAD（Any Model）
PA-500-501G-10	0 ~ 49.0 kPa {0 ~ 0.5} kgf/cm2}	98.1kPa {1 kgf/cm2}	245 kPa {2.5 kgf/cm2}	± 0.1 % F.S./°C	R 1/4 (PT 1/4)	3D CAD（Any Model）
PA-500-501G-06	0 ~ 49.0 kPa {0 ~ 0.5} kgf/cm2}	98.1kPa {1 kgf/cm2}	245 kPa {2.5 kgf/cm2}	± 0.06 % F.S./°C	R 1/4 (PT 1/4)	3D CAD（Any Model）
PA-500-102G-06	0 ~ 98.1 kPa {0 ~ 1} kgf/cm2}	196kPa {2 kgf/cm2}	490 kPa {5 kgf/cm2}	± 0.06 % F.S./°C	R 1/4 (PT 1/4)	3D CAD（Any Model）
PA-500-102G-10	0 ~ 98.1 kPa {0 ~ 1} kgf/cm2}	196kPa {2 kgf/cm2}	490 kPa {5 kgf/cm2}	± 0.1 % F.S./°C	R 1/4 (PT 1/4)	3D CAD（Any Model）
PA-500-352G-10	0 ~ 343 kPa {0 ~ 3.5} kgf/cm2}	686 kPa {7 kgf/cm2}	1030 kPa {10.5 kgf/cm2}	± 0.1 % F.S./°C	R 1/4 (PT 1/4)	3D CAD（Any Model）
PA-500-352G-06	0 ~ 343 kPa {0 ~ 3.5} kgf/cm2}	686 kPa {7 kgf/cm2}	1030 kPa {10.5 kgf/cm2}	± 0.06 % F.S./°C	R 1/4 (PT 1/4)	3D CAD（Any Model）
PA-500-502G-06	0 ~ 490 kPa {0 ~ 5} kgf/cm2}	981 kPa {10 kgf/cm2}	1471 kPa {15 kgf/cm2}	± 0.06 % F.S./°C	R 1/4 (PT 1/4)	3D CAD（Any Model）
PA-500-502G-10	0 ~ 490 kPa {0 ~ 5} kgf/cm2}	981 kPa {10 kgf/cm2}	1471 kPa {15 kgf/cm2}	± 0.1 % F.S./°C	R 1/4 (PT 1/4)	3D CAD（Any Model）
PA-500-103G-10	0 ~ 981 kPa {0 ~ 10} kgf/cm2}	1961 kPa {20 kgf/cm2}	2941 kPa {30 kgf/cm2}	± 0.1 % F.S./°C	R 1/4 (PT 1/4)	3D CAD（Any Model）
PA-500-103G-06	0 ~ 981 kPa {0 ~ 10} kgf/cm2}	1961 kPa {20 kgf/cm2}	2941 kPa {30 kgf/cm2}	± 0.06 % F.S./°C	R 1/4 (PT 1/4)	3D CAD（Any Model）
PA-500-102V-06	0 ~ −98.1 kPa {0 ~ −1} kgf/cm2}	196 kPa {2 kgf/cm2}	490 kPa {5 kgf/cm2}	± 0.06 % F.S./°C	G 1/4 (PF 1/4)	3D CAD（Any Model）
PA-500-102V-10	0 ~ −98.1 kPa {0 ~ −1} kgf/cm2}	196 kPa {2 kgf/cm2}	490 kPa {5 kgf/cm2}	± 0.1 % F.S./°C	G 1/4 (PF 1/4)	3D CAD（Any Model）

標準仕様

特記ない場合、周囲温度25±5 °C、駆動電圧12 V DC で規定します。

形（指示方式）	ゲージ圧、ゲージ圧(負圧)
適用媒体	非腐食性気体／非腐食性液体
動作温度	− 20 ~ 80°C
補償温度	0 ~ 50°C
動作湿度	35 ~ 85%RH（結露ないこと）
保存温度	−20 ~ 80°C（大気圧、湿度65 %RH 以下）
絶縁抵抗	100 MΩ minimum (500 V DC)
耐電圧	500 V DC, 60 s（リーク電流1 mA 以下）

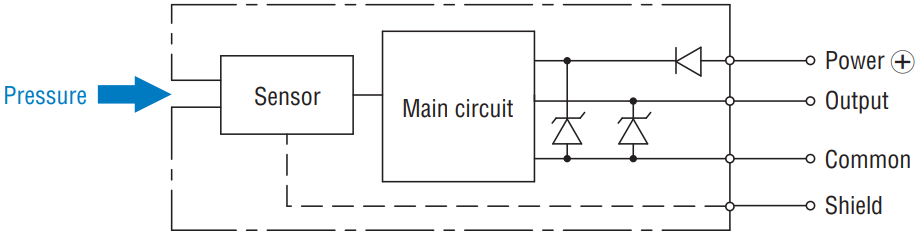

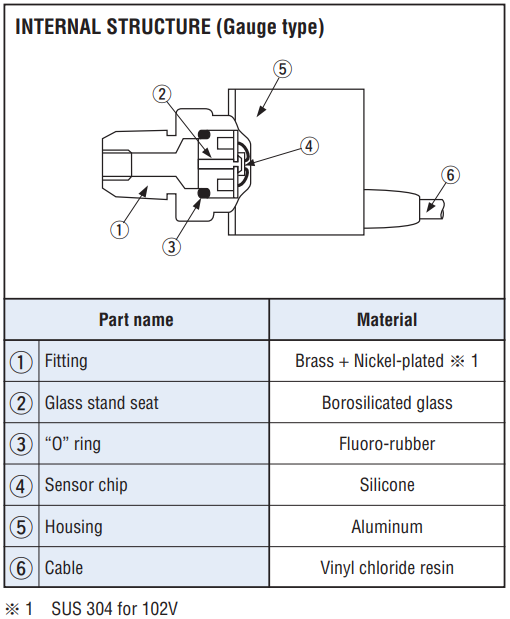

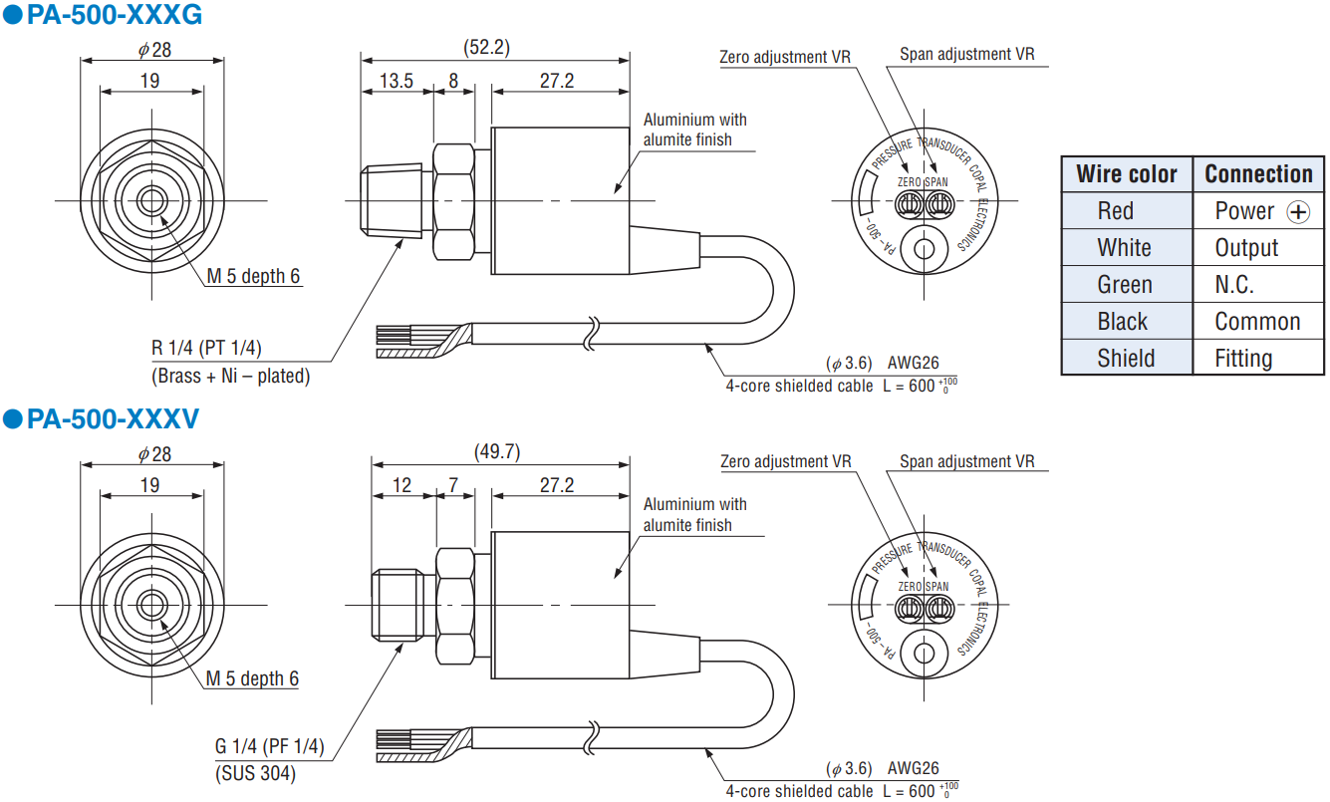

圧力ポート	R1/4(PT 1/4)、G 1/4 (PT 1/4)
質量	Approx. 85g
駆動電圧	12 ~ 24 ± 10 %
リップル含有率	10 % (P-P) maximum
消費電流	20 mA maximum

アナログ出力

圧力レンジ	101G	501G	352G
出力電圧	1 ~ 5 V
ゼロ電圧	1 ± 0.04 V(at 25 °C)
スパン電圧	4 ± 0.04 V(at 25 °C)
出力電流	1 mA max. (Load resistance 5 kΩ min.)
直線性/ヒステリシス	± 0.5%F.S.	± 0.3%F.S.	± 0.5%F.S.
温度特性/ZERO 0 ~ 50 °C (Reference temp.: 25 °C)	± 0.1%F.S./°C	± 0.06/0.1%F.S./°C
温度特性/SPAN 0 ~ 50 °C (Reference temp.: 25 °C)	± 0.1 %F.S./°C	± 0.06/0.1 %F.S./°C
駆動電圧変動	± 0.1V maximum
応答速度	Approx. 1 ms

環境特性

試験項目	試験方法（条件　25 ± 5 °C）	変動量
振動	10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s², 3 directions for 2 hours each	ゼロ電圧／スパン電圧　それぞれ最大 ± 1 %F.S.
衝撃	981 m/s², 3 directions for 3 times each
圧力サイクル	0 ~ Rated pressure, 10⁶ cycles
耐湿性	40 °C, 90 ~ 95 %RH, 240 hrs.
