压力传感器 (with Amp.) PA-838
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
表压式双膜结构
- 双隔膜结构，具有优异的耐腐蚀性
- 内置温度补偿功能 (0 〜50 °C)
- 电流输出类型
- 電流輸出類型
- 也适用于使用※VCR®配件的产品
※VCR®是CAJON CO的注册商标。 CAJON®是SWAGELOK CO的注册商标。
注）如需处理连接埠VCR®配件，请联系SWAGELOK CO.指定的销售服务公司
|
|
标准规格
■除非另有说明，否则环境温度为25±5°C，驱动电压为24 V DC，负载电阻为250Ω。。
| 工作温度 | −20 ~ 70°C |
|---|---|
| 补偿温度 | 0 ~ 50°C |
| 工作湿度 | 35 ~ 85%RH（沒有凝結） |
| 储存温度 | − 20 ~ 70°C（大气压，湿度65％RH以下） |
| 适用介质 | 不腐蚀SUS 316L的气体和液体※1 |
| 绝缘电阻 | 100 (500 V DC)MΩ min. |
| 耐电压 | 500 V AC, 60 s（漏電流1 mA 以下） |
| 填充液体 | 矽油 |
| 连接埠 | G 1/8 (PF 1/8)、R 1/4 (PT 1/4)、1/4 VCR® ※2 |
| 净重 | Approx. 140g |
| 驱动电压 | 24 ± 10 %V DC |
| 纹波含量 | 10 % (P-P)maximum |
※1 对于VCR，包括SUS316 ）
※2 O型圈仅限G1 / 8型（正压：P15
※2 O型圈仅限G1 / 8型（正压：P15
模拟输出
■除非另有说明，否则环境温度为25±5°C，驱动电压为24 V DC，负载电阻为250Ω。
| 压力范围 | 501G | 102G | 103G |
|---|---|---|---|
| 输出电流 | 4 ~ 20mA | ||
| 零电流 | 4 ± 0.2mA (at 25 °C) | ||
| 跨度电流 | 16 ± 0.2mA (at 25 °C) | ||
| 负载电阻 | 0 ~ 500 Ω | ||
| 线性/滞后 | ± 0.5%F.S. | ||
| 温度特性 0 ~ 50 °C （参考温度 25 °C） |
ZERO:± 0.05/± 0.1%F.S./°C SPAN:± 0.05/± 0.1%F.S./°C |
||
| 响应速度 | Approx. 2ms | ||
| 姿势效应 （端口向下→横向) |
Approx. 0.5%F.S.max. | Approx. 0.3%F.S.max. | Approx. 0.05%F.S.max. |
型号显示
| PA-838 - | 102 | A - | 05 |
|---|---|---|---|
|
系列名称 |
额定压力 501：0 ~ 49.0 kPa {0 ~ 0.5 kgf/cm2} |
压力类型 G：表压 |
温度特性 05：± 0.05 % F.S./°C, G 1/8 |
※VCR®是CAJON CO的注册商标。 CAJON®是SWAGELOK CO的注册商标。
注）如需处理连接埠VCR®配件，请联系SWAGELOK CO.指定的销售服务公司
型号一览表
| 型号 | 压力类型 | 输出方法 | 温度漂移 [% F.S./°C] | 连接埠 | 额定压力kPa {kgf/cm2} | 最大压力kPa {kgf/cm2} | 破坏压力kPa {kgf/cm2} | CAD |
|---|---|---|---|---|---|---|---|---|
| PA-838-501G-05 | 表压 | 输出电流 | ± 0.05 | G 1/8 | 49.0 {0.5} | 98.1 {1} | 147 {1.5} | |
| PA-838-501G-R2 | 表压 | 输出电流 | ± 0.05 | R 1/4 | 49.0 {0.5} | 98.1 {1} | 147 {1.5} | |
| PA-838-501G-VCR | 表压 | 输出电流 | ± 0.05 | VCR | 49.0 {0.5} | 98.1 {1} | 147 {1.5} | |
| PA-838-501G-10 | 表压 | 输出电流 | ± 0.10 | G 1/8 | 49.0 {0.5} | 98.1 {1} | 147 {1.5} | |
| PA-838-102G-05 | 表压 | 输出电流 | ± 0.05 | G 1/8 | 98.1 {1} | 196 {2} | 294 {3} | |
| PA-838-102G-R2 | 表压 | 输出电流 | ± 0.05 | R 1/4 | 98.1 {1} | 196 {2} | 294 {3} | |
| PA-838-102G-VCR | 表压 | 输出电流 | ± 0.05 | VCR | 98.1 {1} | 196 {2} | 294 {3} | |
| PA-838-102G-10 | 表压 | 输出电流 | ± 0.05 | G 1/8 | 98.1 {1} | 196 {2} | 294 {3} | |
| PA-838-103G-05 | 表压 | 输出电流 | ± 0.05 | G 1/8 | 981 {10} | 1961 {20} | 2942 {30} | |
| PA-838-103G-R2 | 表压 | 输出电流 | ± 0.05 | R 1/4 | 981 {10} | 1961 {20} | 2942 {30} | |
| PA-838-103G-VCR | 表压 | 输出电流 | ± 0.05 | VCR | 981 {10} | 1961 {20} | 2942 {30} | |
| PA-838-103G-10 | 表压 | 输出电流 | ± 0.10 | G 1/8 | 981 {10} | 1961 {20} | 2942 {30} |
注）如需处理连接埠VCR®配件，请联系SWAGELOK CO.指定的销售服务公司
环境特征
| 测试项目 | 测试方法（条件 25 ± 5 °C） | 变化量 |
|---|---|---|
| 耐振動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2 3 directions for 2 hours each |
零电流、跨度电流; 每个最大值 ± 1 %F.S. |
| 耐冲击 | 490 m/s2 3 directions for 3 times each | |
| 压力周期 | 0 ~ Rated pressure/Rated pressure range 106 cycles | |
| 防潮性 | 40 °C, 90 ~ 95 %RH, 240 hrs. |

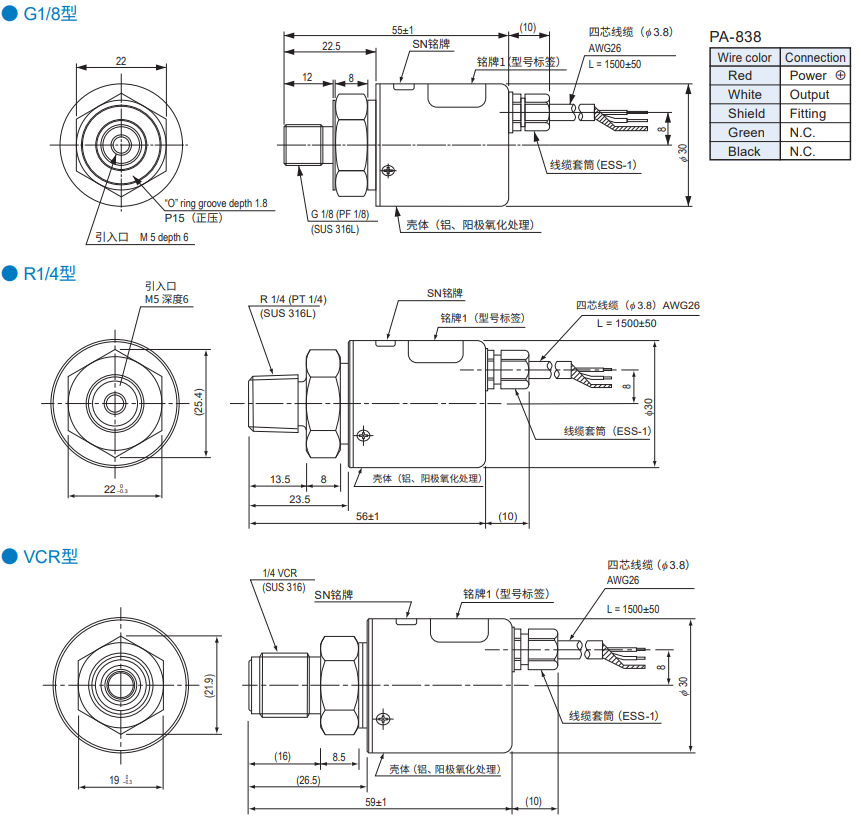

外形尺寸图

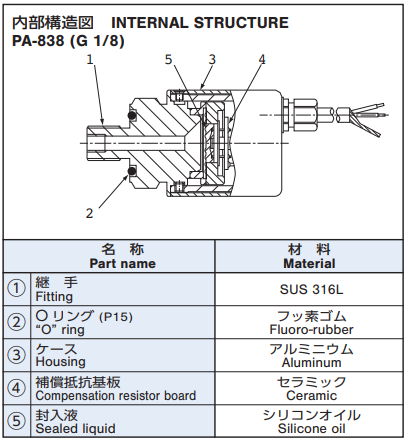

内部电气原理图
|
|
参考外部电路
|
|
- ●请注意，本网站的内容可能视需要进行变更，取消或终止，恕不另行通知。
