壓力傳感器 (with Amp.) PA-838
- ●購買此產品，請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道 ;請確認我們的經銷商。- 銷售渠道點擊此處確認我們的經銷商。
表壓式雙膜結構
- 雙隔膜結構，具有優異的耐腐蝕性
- 驅動電路，內置放大器電路類型
- 內置溫度補償功能 (0 〜50 °C)
- 電流輸出類型
- 也適用於使用※VCR®配件的產品
※VCR®是CAJON CO的註冊商標。 CAJON®是SWAGELOK CO的註冊商標。
注）如需處理連接埠VCR®配件，請聯繫SWAGELOK CO.指定的銷售服務公司。
|
|
標準規格
■除非另有說明，否則環境溫度為25±5°C，驅動電壓為24 V DC，負載電阻為250Ω。
| 工作溫度 | −20 ~ 70°C |
|---|---|
| 補償溫度 | 0 ~ 50°C |
| 工作濕度 | 35 ~ 85%RH（沒有凝結） |
| 儲存溫度 | − 20 ~ 70°C（大氣壓，濕度65％RH以下） |
| 適用介質 | 不腐蝕SUS 316L的氣體和液體※1 |
| 絕緣電阻 | 100 (500 V DC)MΩ min. |
| 耐電壓 | 500 V AC, 60 s（漏電流1 mA 以下） |
| 填充液體 | 矽油 |
| 連接埠 | G 1/8 (PF 1/8)、R 1/4 (PT 1/4)、1/4 VCR® ※2 |
| 淨重 | Approx. 140g |
| 驅動電壓 | 24 ± 10 %V DC |
| 紋波含量 | 10 % (P-P)maximum |
※1 對於VCR，包括SUS316
※2 O型圈僅限G1 / 8型（正壓：P15）
※2 O型圈僅限G1 / 8型（正壓：P15）
模擬輸出
■除非另有說明，否則環境溫度為25±5°C，驅動電壓為24 V DC，負載電阻為250Ω。
| 壓力範圍 | 501G | 102G | 103G |
|---|---|---|---|
| 輸出電流 | 4 ~ 20mA | ||
| 零電流 | 4 ± 0.2mA (at 25 °C) | ||
| 跨度電流 | 16 ± 0.2mA (at 25 °C) | ||
| 負載電阻 | 0 ~ 500 Ω | ||
| 線性/滯後 | ± 0.5%F.S. | ||
| 溫度特性 0 ~ 50 °C （參考溫度25 °C） |
ZERO:± 0.05/± 0.1%F.S./°C SPAN:± 0.05/± 0.1%F.S./°C |
||
| 響應速度 | Approx. 2ms | ||
| 姿勢的影響 （端口向下→橫向) |
Approx. 0.5%F.S.max. | Approx. 0.3%F.S.max. | Approx. 0.05%F.S.max. |
型號顯示
| PA-838 - | 102 | A - | 05 |
|---|---|---|---|
|
系列名稱 |
額定壓力 501：0 ~ 49.0 kPa {0 ~ 0.5 kgf/cm2} |
壓力類型 G：表壓 |
溫度特性 05：± 0.05 % F.S./°C, G 1/8 |
※VCR®是CAJON CO的註冊商標。 CAJON®是SWAGELOK CO的註冊商標。
注）如需處理連接埠VCR®配件，請聯繫SWAGELOK CO.指定的銷售服務公司。
型號一覽表
| 型號 | 壓力類型 | 输出方法 | 溫度漂移 [% F.S./°C] | 连接埠 | 額定壓力kPa {kgf/cm2} | 最大壓力kPa {kgf/cm2} | 破壞壓力kPa {kgf/cm2} | CAD |
|---|---|---|---|---|---|---|---|---|
| PA-838-501G-05 | 表壓 | 輸出電流 | ± 0.05 | G 1/8 | 49.0 {0.5} | 98.1 {1} | 147 {1.5} | |
| PA-838-501G-R2 | 表壓 | 輸出電流 | ± 0.05 | R 1/4 | 49.0 {0.5} | 98.1 {1} | 147 {1.5} | |
| PA-838-501G-VCR | 表壓 | 輸出電流 | ± 0.05 | VCR | 49.0 {0.5} | 98.1 {1} | 147 {1.5} | |
| PA-838-501G-10 | 表壓 | 輸出電流 | ± 0.10 | G 1/8 | 49.0 {0.5} | 98.1 {1} | 147 {1.5} | |
| PA-838-102G-05 | 表壓 | 輸出電流 | ± 0.05 | G 1/8 | 98.1 {1} | 196 {2} | 294 {3} | |
| PA-838-102G-R2 | 表壓 | 輸出電流 | ± 0.05 | R 1/4 | 98.1 {1} | 196 {2} | 294 {3} | |
| PA-838-102G-VCR | 表壓 | 輸出電流 | ± 0.05 | VCR | 98.1 {1} | 196 {2} | 294 {3} | |
| PA-838-102G-10 | 表壓 | 輸出電流 | ± 0.05 | G 1/8 | 98.1 {1} | 196 {2} | 294 {3} | |
| PA-838-103G-05 | 表壓 | 輸出電流 | ± 0.05 | G 1/8 | 981 {10} | 1961 {20} | 2942 {30} | |
| PA-838-103G-R2 | 表壓 | 輸出電流 | ± 0.05 | R 1/4 | 981 {10} | 1961 {20} | 2942 {30} | |
| PA-838-103G-VCR | 表壓 | 輸出電流 | ± 0.05 | VCR | 981 {10} | 1961 {20} | 2942 {30} | |
| PA-838-103G-10 | 表壓 | 輸出電流 | ± 0.10 | G 1/8 | 981 {10} | 1961 {20} | 2942 {30} |
環境特性
| 測試項目 | 測試方法（條件 25 ± 5 °C） | 變化量 |
|---|---|---|
| 耐振動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2 3 directions for 2 hours each |
零電流、跨度電流; 每個最大值 ± 1 %F.S. |
| 耐震動 | 490 m/s2 3 directions for 3 times each | |
| 壓力周期 | 0 ~ Rated pressure/Rated pressure range 106 cycles | |
| 防潮性 | 40 °C, 90 ~ 95 %RH, 240 hrs. |

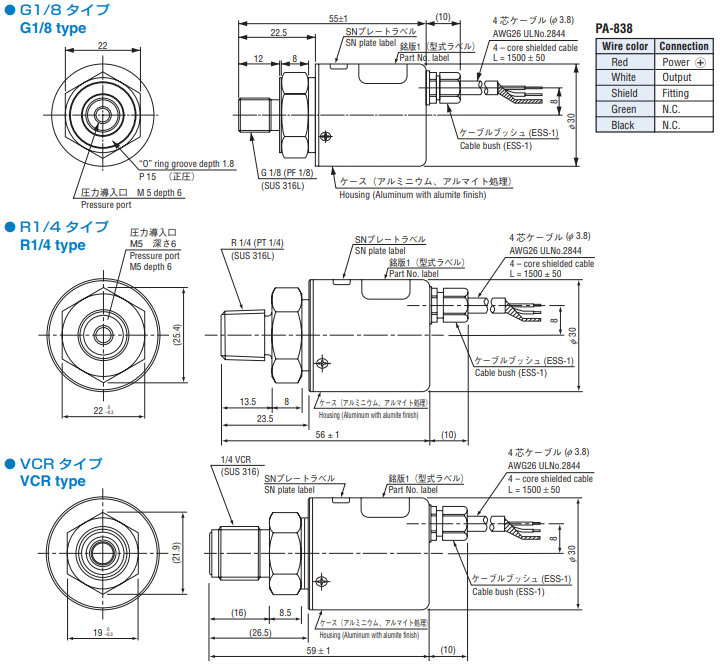

外形尺寸圖
內部電氣原理圖
|
|
參考外部電路
|
|
