圧力トランスジューサ PA-838
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
二重ダイアフラム構造のゲージ圧タイプ
FeaturesFeatures
-
耐食性に優れた二重ダイアフラム構造
-
駆動回路、アンプ内蔵タイプ
-
温度補償機能内蔵 (0 〜50 °C)
-
電流出力タイプ
-
継手に※VCR® を使用した製品も対応
※VCR® は、CAJON CO. の登録商標です。CAJON® は、SWAGELOK CO. の登録商標です。
注）VCR® 継手の取扱いについては、SWAGELOK CO. の指定販売サービス会社にお問い合わせ願います。
|
|
標準仕様
■特記ない場合、周囲温度 25±5 °C、駆動電圧 24 V DC、負荷抵抗 250 で規定します。
| 動作温度 | −20 ~ 70°C |
|---|---|
| 補償温度 | 0 ~ 50°C |
| 動作湿度 | 35 ~ 85%RH（結露ないこと） |
| 保存温度 | − 20 ~ 70°C（大気圧、湿度65 %RH 以下） |
| 適用媒体 | SUS 316L を腐食させない気体及び液体※1 |
| 絶縁抵抗 | 100 (500 V DC)MΩ min. |
| 耐電圧 | 500 V AC, 60 s（リーク電流1 mA 以下） |
| 封入液 | シリコンオイル |
| 圧力ポート | G 1/8 (PF 1/8)、R 1/4 (PT 1/4)、1/4 VCR® ※2 |
| 質量 | Approx. 140g |
| 駆動電圧 | 24 ± 10 %V DC |
| リップル含有率 | 10 % (P-P)maximum |
※1 VCR の場合SUS316 を含む
※2 O リング付属はG1/8 タイプのみ（正圧：P15）
※2 O リング付属はG1/8 タイプのみ（正圧：P15）
アナログ出力
■特記ない場合、周囲温度 25±5 °C、駆動電圧 24 V DC、負荷抵抗 250 で規定します。
| 圧力レンジ | 501G | 102G | 103G |
|---|---|---|---|
| 出力電流 | 4 ~ 20mA | ||
| ゼロ電流 | 4 ± 0.2mA (at 25 °C) | ||
| スパン電流 | 16 ± 0.2mA (at 25 °C) | ||
| 負荷抵抗 | 0 ~ 500 Ω | ||
| 直線性／ヒステリシス | ± 0.5%F.S. | ||
| 温度特性0 ~ 50 °C （基準温度25 °C） |
ZERO:± 0.05/± 0.1%F.S./°C SPAN:± 0.05/± 0.1%F.S./°C |
||
| 応答速度 | Approx. 2ms | ||
| 姿勢の影響 （ポート下向き→横向き) |
Approx. 0.5%F.S.max. | Approx. 0.3%F.S.max. | Approx. 0.05%F.S.max. |
型式表示
| PA-838- | 102 | A- | 05 |
|---|---|---|---|
|
シリーズ名 |
定格圧力 501：0 ~ 49.0 kPa {0 ~ 0.5 kgf/cm2} |
指示方式 G：ゲージ圧 |
温度特性／継手 05：± 0.05 % F.S./°C, G 1/8 |
※VCR® は、CAJON CO. の登録商標です。CAJON® は、SWAGELOK CO. の登録商標です。
注）VCR® 継手の取扱いについては、SWAGELOK CO. の指定販売サービス会社にお問い合わせ願います。
型式一覧表
| 型式 | 指示方式 | 出力方法 | 温度ドリフト [% F.S./°C] | 継手 | 定格圧力kPa {kgf/cm2} | 最大圧力kPa {kgf/cm2} | 破壊圧力kPa {kgf/cm2} | CAD |
|---|---|---|---|---|---|---|---|---|
| PA-838-501G-05 | ゲージ圧 | 電流出力 | ± 0.05 | G 1/8 | 49.0 {0.5} | 98.1 {1} | 147 {1.5} | |
| PA-838-501G-R2 | ゲージ圧 | 電流出力 | ± 0.05 | R 1/4 | 49.0 {0.5} | 98.1 {1} | 147 {1.5} | |
| PA-838-501G-VCR | ゲージ圧 | 電流出力 | ± 0.05 | VCR | 49.0 {0.5} | 98.1 {1} | 147 {1.5} | |
| PA-838-501G-10 | ゲージ圧 | 電流出力 | ± 0.10 | G 1/8 | 49.0 {0.5} | 98.1 {1} | 147 {1.5} | |
| PA-838-102G-05 | ゲージ圧 | 電流出力 | ± 0.05 | G 1/8 | 98.1 {1} | 196 {2} | 294 {3} | |
| PA-838-102G-R2 | ゲージ圧 | 電流出力 | ± 0.05 | R 1/4 | 98.1 {1} | 196 {2} | 294 {3} | |
| PA-838-102G-VCR | ゲージ圧 | 電流出力 | ± 0.05 | VCR | 98.1 {1} | 196 {2} | 294 {3} | |
| PA-838-102G-10 | ゲージ圧 | 電流出力 | ± 0.05 | G 1/8 | 98.1 {1} | 196 {2} | 294 {3} | |
| PA-838-103G-05 | ゲージ圧 | 電流出力 | ± 0.05 | G 1/8 | 981 {10} | 1961 {20} | 2942 {30} | |
| PA-838-103G-R2 | ゲージ圧 | 電流出力 | ± 0.05 | R 1/4 | 981 {10} | 1961 {20} | 2942 {30} | |
| PA-838-103G-VCR | ゲージ圧 | 電流出力 | ± 0.05 | VCR | 981 {10} | 1961 {20} | 2942 {30} | |
| PA-838-103G-10 | ゲージ圧 | 電流出力 | ± 0.10 | G 1/8 | 981 {10} | 1961 {20} | 2942 {30} |
※ VCR® は、CAJON CO. の登録商標です。CAJON® は、SWAGELOK CO. の登録商標です。
注）VCR® 継手の取扱いについては、SWAGELOK CO. の指定販売サービス会社にお問い合わせ願います。
環境特性
| 試験項目 | 試験方法（条件 25 ± 5 °C） | 変動量 |
|---|---|---|
| 振動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2 3 directions for 2 hours each |
ゼロ電流、スパン電流; それぞれ最大 ± 1 %F.S. |
| 衝撃 | 490 m/s2 3 directions for 3 times each | |
| 圧力サイクル | 0 ~ Rated pressure/Rated pressure range 106 cycles | |
| 耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs. |

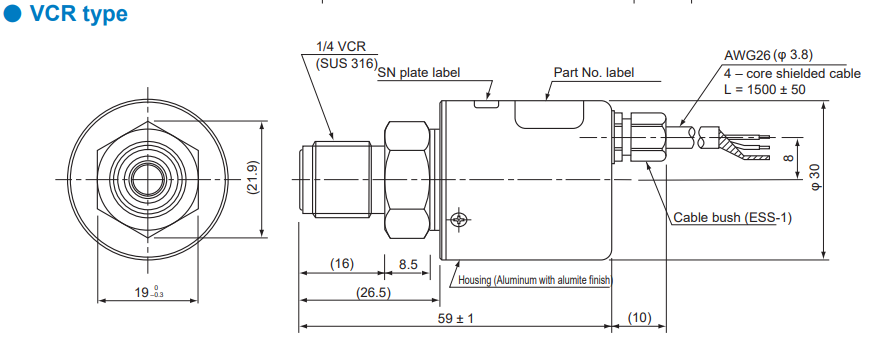

外形寸法図

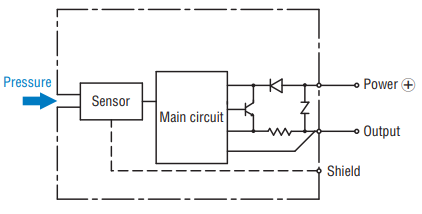

内部電気回路
|
|

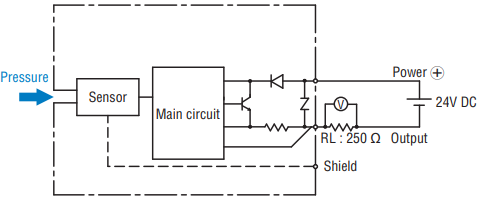

参考外部回路
|
|
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
