按钮开关 DP4
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
用于信号输入的2电路非照明型的按钮开关
特 征特 征
-
双回路开关，带两个内置开关，允许通过外部接线进行大量电路配置。丰富的电路配置。
-
接触可靠性出色。接触部分具有自清洁机构，并采用可靠的双触点接触。
-
仅限PCB 端子，可在IC间距印刷电路板上连续安装。间距均为英制尺寸。
-
适用于小电流(镀金触点型)。 在周围环境恶劣(硫化物气体等)的条件下使用。
型号一覧表
| 型号 | 触点电镀 | 操作功能 | 极数 | 开关功能 | CAD |
|---|---|---|---|---|---|
| DP4－200－Z | Silver plated | Momentary | 2 | ON－(ON) | |
| DP4－200B－Z | Gold plated | Momentary | 2 | ON－(ON) |
★定制产品
另售配件
| 种类 | 型号 | 颜色 | 外形尺寸 |
|---|---|---|---|
| 按钮 | 140008050103 | 白色 |  |
| 140008050105 | 红色 | ||
| 安装框架 | 140000340157 | 黒色 |  |
| 140000340162 | 灰色 |
标准规格
| 额定 | Non-Switching:DC50V 100mA Switching:100mA 5VDC（Gold DC0.2mV 1μA min.） |
|---|---|
| 初始接触电阻 |
100mΩ max. （1.5mA 200μVAC） |
| 介电强度 |
250VAC 1 minute |
| 绝缘电阻 |
1,000MΩ min. （DC250V） |
| 电气寿命 | 200,000 operations |
| 行程 |
2.5mm |
| 操作力 |
2.45±0.98N |
| 工作温度范围 | －25～＋75℃ |
| 储存温度范围 | －25～＋85℃ |
| 接触反弹 | 5 ms max. |

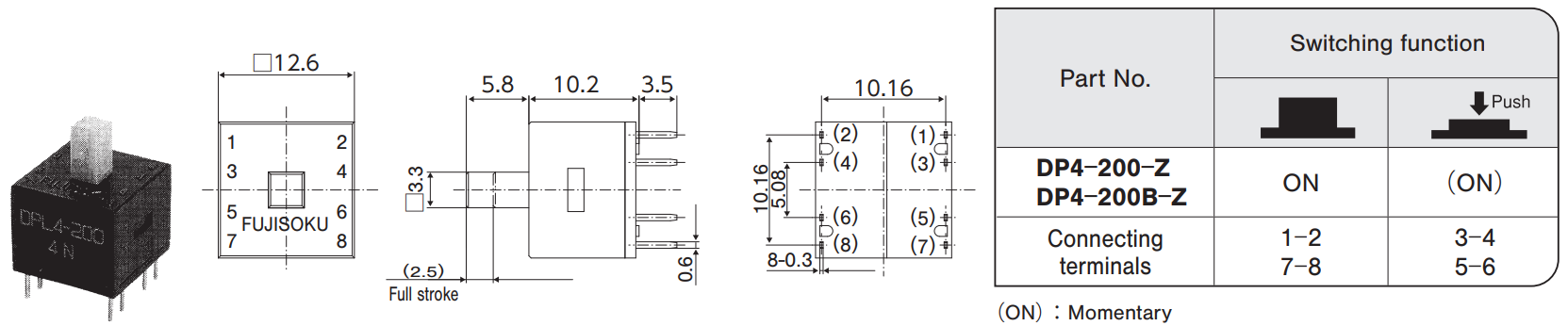

外形尺寸
- 手动焊接
设备：烙铁
380°C以下 最多3 s
自动焊接
设备：喷射波或浸入式
275±10℃6 s最大值 ・预热时间最大为120 s。 在80〜120℃。 - 对于DPL型，应在释放锁定的状态下进行焊接。
焊接规格
- 手动焊接
设备：烙铁
380°C以下 最多3 s
自动焊接
设备：喷射波或浸入式
275±10℃6 s最大值 ・预热时间最大为120 s。 在80〜120℃。 - 对于DPL型，应在释放锁定的状态下进行焊接。
印刷板钻孔尺寸
电路图
※Do not remove the button when the switch is locked.

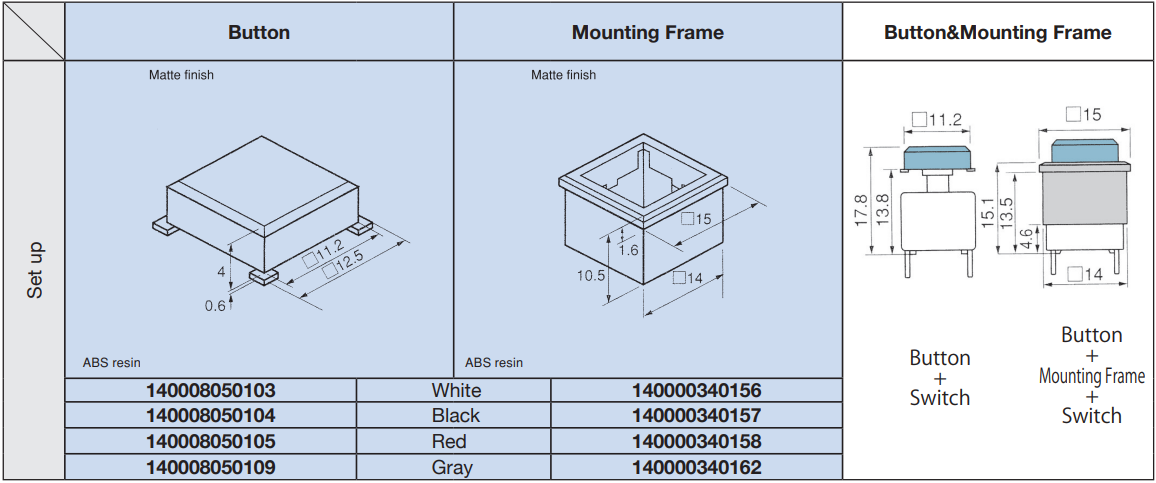

可选配件
包装规格
(Unit:mm)
