押ボタンスイッチ DP4
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
信号入力用の押ボタンスイッチ DPシリーズ の 2極単投×2セット内蔵の非照光タイプ です。
FeaturesFeatures
-
豊富な回路構成
2回路スイッチを、2個組み込んだスイッチで外部配線により 豊富な回路構成ができます。 -
優れた接触信頼性
接触部はセルフクリーニング機構を持ち、さらに接触の確実 なツイン接点を採用しました。 -
プリント基板専用
端子ピッチはすべてインチサイズ（2.54mmの倍数）です。IC ピッチのプリント基板に連続取付けが出来ます。LED付き:コンパクトな外形にもLED照光が可能です。 -
微小電流用（金メッキ接点タイプ）
周囲環境（硫化ガスなど）が悪い条件で使用する場合、経時変 化などの影響により接点表面に接触を妨げる皮膜を形成しや すい難点があります。
特にドライサーキットと呼ばれる低レベ ル領域で使用する場合は金メッキタイプをお選びください。
型式表示
| DP | 4 - | 200 | B | - Z |
|---|---|---|---|---|
|
シリーズ名 |
構造 |
登録番号 |
接点メッキ Blank: 銀メッキ接点 B: 金メッキ接点 |
|
型式一覧表
| 型式 | 接点メッキ | 操作特性 | 極数 | スイッチ特性 | CAD |
|---|---|---|---|---|---|
| 型式：DP4－200－Z | 銀メッキ接点 | モーメンタリー | 2極 | ON－(ON) | |
| 型式：DP4－200B－Z | 金メッキ接点 | モーメンタリー | 2極 | ON－(ON) |
★が付されている型式は受注生産品です。
別売アクセサリー
| 種類 | 型式 | 色調 | 外形寸法図 |
|---|---|---|---|
| カラーボタン | 140008050103 | 白 |  |
| 140008050105 | 赤 | ||
| 取付枠 | 140000340157 | 黒 |  |
| 140000340162 | グレー |
標準仕様
| 定格 | 通電定格DC50V 100mA 開閉定格（金） DC5V 100mA ・ DC0.2mV 1μA 開閉定格（銀） DC5V 100mA |
|---|---|
| 初期接触抵抗 |
100mΩ以下（AC200μ V 1.5mA） |
| 耐電圧 |
AC250V 1分間 |
| 絶縁抵抗 |
1000MΩ以上（DC250V） |
| 電気的寿命 | 20 万回 |
| ストローク |
2.5mm |
| 作動力 |
2.45±0.98N |
| 使用温度範囲 | －25～＋75℃ |
| 保存温度範囲 | －25～＋85℃ |
| バウンシング | 5 msec以下 |

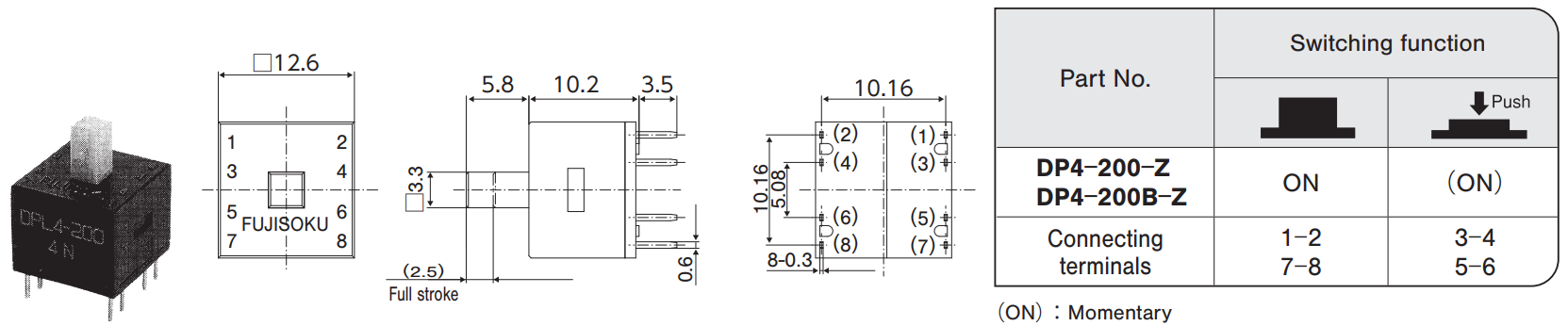

外形寸法図
(Unit:mm)
はんだ付け仕様
●手付け 装置 : はんだゴテ 380°C, Max. 3 s Max.
●フ口ーライン 装置 : 噴流式または浸漬式 275±10℃ 6 s Max.
・プリヒートは80～120℃以下、120秒以内での作業をお願い します.
・DPLタイプは、ロックを解除した状態ではんだ付けを行ってください。 .
プリント基板孔あけ寸法／回路図
-
◆プリント基板孔あけ寸法
- ブルーの線は、スイッチの外郭線です。
-
◆回路図
- ロック状態でボタンは外さないでください。
故障の原因となります。
- ロック状態でボタンは外さないでください。

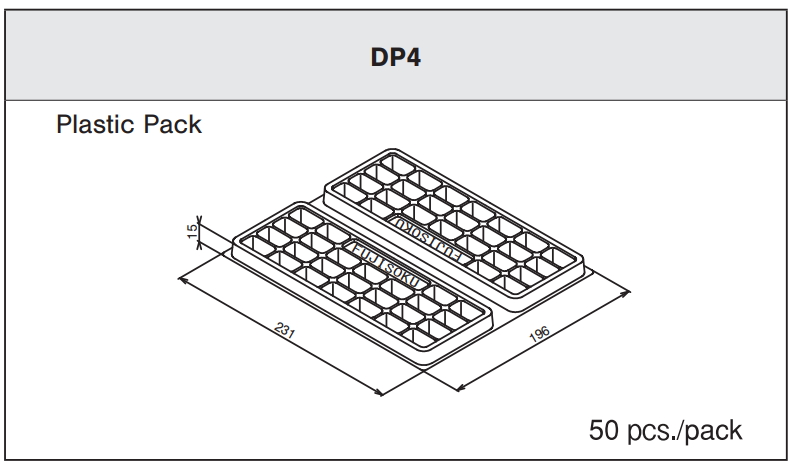

包装仕様
(Unit:mm)
環境関連書類
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
