圧力スイッチ PS6
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
10 mm 幅の薄型設計
FeaturesFeatures
-
可動部分を持たない電子式圧力スイッチ
-
2 タイプの圧力ポート形状
-
2 タイプのスイッチ出力機能
-
2 タイプのスイッチ出力方式
-
アナログ出力タイプも有り
|
|
一般仕様
- 特記ない場合、周囲温度 25 ± 5 °C、駆動電圧 12 V DC で規定します。
| 項目 | 102V | 102G | 103G |
|---|---|---|---|
| 形（指示方式） | ゲージ圧 | ||
| 定格圧力範囲 | 0 ~ −100kPa | 0 ~ 100kPa | 0 ~ 1000kPa |
| 最大圧力 | 200kPa | 200kPa | 1500kPa |
| 破壊圧力 | 500kPa | 500kPa | 2000kPa |
| 動作温度範囲 | −10 ~ 60°C | ||
| 補償温度 | 0 ~ 50°C | ||
| 動作湿度 | 35 ~ 85%RH（結露しないこと） | ||
| 保存温度 | −20 ~ 70°C（大気圧、湿度 65 %RH 以下） | ||
| 適用媒体 | 非腐食性気体 | ||
| 絶縁抵抗 | 100 MΩ min.(500 V DC) | ||
| 耐電圧 | 500 V AC, 60 s（リーク電流 1 mA 以下） | ||
| 圧力ポート | R 1/8（M5 メネジ付）or M5 メネジ | ||
| 質 量 | Approx. 50g（ケーブル含む） | ||
| 駆動電圧 | 12 ~ 24 V ± 10 %（リップル含む） | ||
| 消費電流 | 35mA max. | ||
表示
- 特記ない場合、周囲温度 25 ± 5 °C、駆動電圧 12 V DC で規定します。
| 項目 | 102V | 102G | 103G |
|---|---|---|---|
| 表示素子 | LED 表示（2 桁） | ||
| 定格表示 | −0 ~ −99 kPa | 0 ~ 99 kPa | .0 ~ .99 MPa |
| 精度 0 〜 50℃ (基準温度 25℃) | ± 3 %F.S. ± 2counts | ||
| 分解能 | 1 count | ||
スイッチ出力
- 特記ない場合、周囲温度 25 ± 5 °C、駆動電圧 12 V DC で規定します。
| 出力点数 | 1 or 2 |
|---|---|
| 出力方式 | オープンコレクタ（NPN/PNP） |
| 設定方式 | トリマによる可変式 ※1 |
| 設定範囲 | 定格圧力の 0 〜 100 % ※2 |
| 出力表示 | 赤色 LED 点灯（W タイプ：SW1 赤色、SW2 緑色） |
| 精度 0 〜 50℃(基準温度 25℃） | ± 3 %F.S. |
| 応差 | 設定値の約 0 〜 15 %（W タイプは固定 2 %F.S. 以下） |
| スイッチ容量 | 30 V 80 mA maximum |
| 残留電圧 | 0.8 V maximum(NPN), 1.2 V maximum(PNP) |
| 応答速度 | Approx. 2ms |
※ 1：調整トリマの調整トルクは 30 mN·m 以下に調整をお願いします。
※ 2：圧力設定時の表示は設定範囲外の“0”（または“99”）で止まり、それ以下（またはそれ以上）の表示はしません。 よってトリマによる実際の圧力設定が“0”以下（または“99”以上）になることがありますのでご注意願います。
アナログ出力
- 特記ない場合、周囲温度 25 ± 5 °C、駆動電圧 12 V DC で規定します。
| 出力電圧 | 1 ~ 5V |
|---|---|
| ゼロ電圧 | 1 ± 0.1V |
| スパン電圧 | 4 ± 0.1V |
| 出力電流 | 1mA maximum（負荷抵抗 5 kΩ 以上) |
環境特性
| 試験項目 | 試験方法 | 変動量 |
|---|---|---|
| 振 動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2 , 3 directions for 2 hours each |
圧力表示、スイッチ動作圧力、アナログ出力 それぞれ試験後最大 ± 2 %F.S. |
| 衝 撃 | 196 m/s2 , 3 directions for 3 times each | |
| 耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs | |
| 圧力サイクル | 0 ~ Rated pressure, 106 cycles |

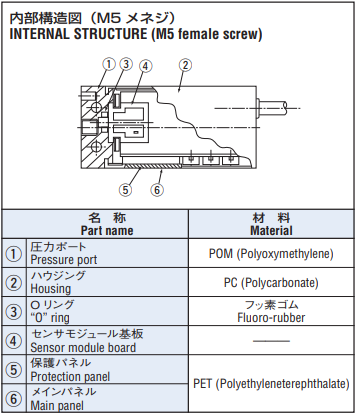

内部回路・接続図
|
|
|
|
スイッチ動作
|
|
|
|

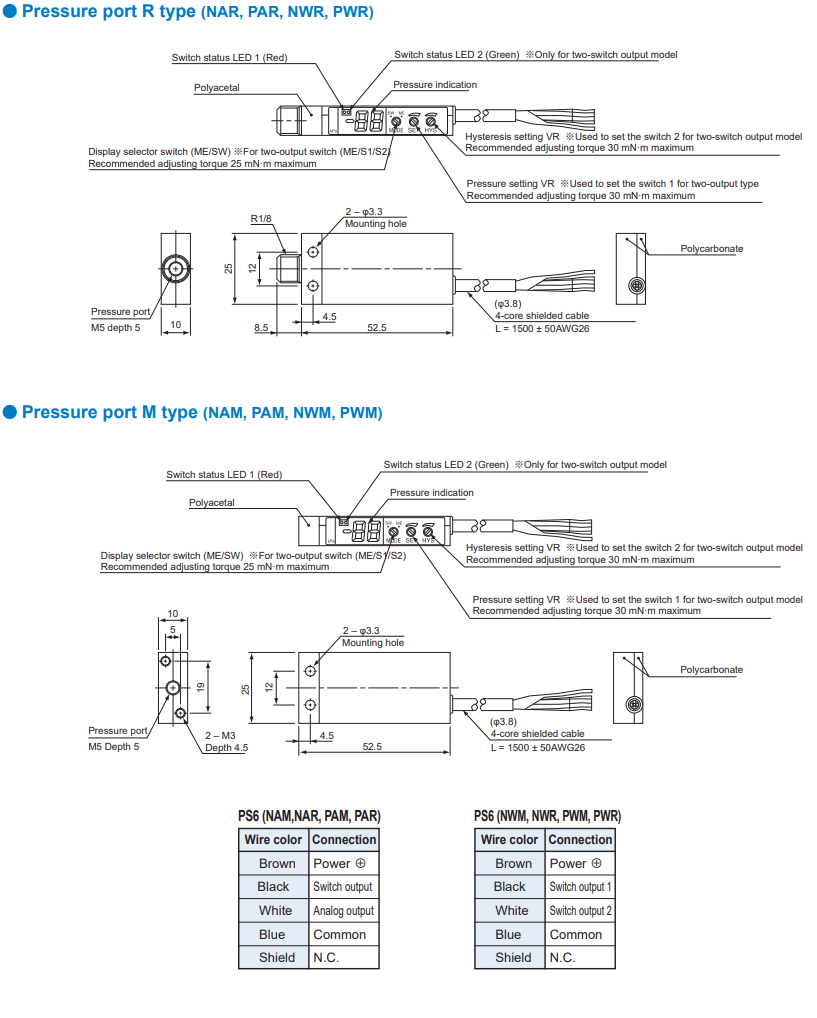

外形寸法図
型式表示
| PS6- | 102 | V- | N | A | R |
|---|---|---|---|---|---|
|
シリーズ名 |
定格圧力 102：100 kPa 103：1000 kPa |
指示方式 G：ゲージ圧 V：ゲージ圧（負圧） |
スイッチ出力方式 N：NPN 出力 P：PNP 出力 |
スイッチ出力形状 A：SW 出力 1 点（応差可変）+ アナログ出力 W：SW 出力 2 点 |
圧力ポート形状 R：R1/8 オネジ +M5 メネジ M：M5 メネジ |
型式一覧表
| 型式 | 定格圧力 | 圧力ポート | スイッチ出力形態 | スイッチ出力方式 | CAD |
|---|---|---|---|---|---|
| PS6-102V-NAR | 0 ~ −100 kPa | R 1/8 オネジ | 応差可変スイッチ出力 + アナログ出力 | NPN | |
| PS6-102V-PAR | 0 ~ −100 kPa | R 1/8 オネジ | 応差可変スイッチ出力 + アナログ出力 | PNP | |
| PS6-102V-NWR | 0 ~ −100 kPa | R 1/8 オネジ | スイッチ出力（2 点） | NPN | |
| PS6-102V-PWR | 0 ~ −100 kPa | R 1/8 オネジ | スイッチ出力（2 点） | PNP | |
| PS6-102V-NAM | 0 ~ −100 kPa | M 5 メネジ | 応差可変スイッチ出力 + アナログ出力 | NPN | |
| PS6-102V-PAM | 0 ~ −100 kPa | M 5 メネジ | 応差可変スイッチ出力 + アナログ出力 | PNP | |
| PS6-102V-NWM | 0 ~ −100 kPa | M 5 メネジ | スイッチ出力（2 点） | NPN | |
| PS6-102V-PWM | 0 ~ −100 kPa | M 5 メネジ | スイッチ出力（2 点） | PNP | |
| PS6-102G-NAR | 0 ~ 100 kPa | R 1/8 オネジ | 応差可変スイッチ出力 + アナログ出力 | NPN | |
| PS6-102G-PAR | 0 ~ 100 kPa | R 1/8 オネジ | 応差可変スイッチ出力 + アナログ出力 | PNP | |
| PS6-102G-NWR | 0 ~ 100 kPa | R 1/8 オネジ | スイッチ出力（2 点） | NPN | |
| PS6-102G-PWR | 0 ~ 100 kPa | R 1/8 オネジ | スイッチ出力（2 点） | PNP | |
| PS6-102G-NAM | 0 ~ 100 kPa | M 5 メネジ | 応差可変スイッチ出力 + アナログ出力 | NPN | |
| PS6-102G-PAM | 0 ~ 100 kPa | M 5 メネジ | 応差可変スイッチ出力 + アナログ出力 | PNP | |
| PS6-102G-NWM | 0 ~ 100 kPa | M 5 メネジ | スイッチ出力（2 点） | NPN | |
| PS6-102G-PWM | 0 ~ 100 kPa | M 5 メネジ | スイッチ出力（2 点） | PNP | |
| PS6-103G-NAR | 0 ~ 1000 kPa | R 1/8 オネジ | 応差可変スイッチ出力 + アナログ出力 | NPN | |
| PS6-103G-PAR | 0 ~ 1000 kPa | R 1/8 オネジ | 応差可変スイッチ出力 + アナログ出力 | PNP | |
| PS6-103G-NWR | 0 ~ 1000 kPa | R 1/8 オネジ | スイッチ出力（2 点） | NPN | |
| PS6-103G-PWR | 0 ~ 1000 kPa | R 1/8 オネジ | スイッチ出力（2 点） | PNP | |
| PS6-103G-NAM | 0 ~ 1000 kPa | M 5 メネジ | 応差可変スイッチ出力 + アナログ出力 | NPN | |
| PS6-103G-PAM | 0 ~ 1000 kPa | M 5 メネジ | 応差可変スイッチ出力 + アナログ出力 | PNP | |
| PS6-103G-NWM | 0 ~ 1000 kPa | M 5 メネジ | スイッチ出力（2 点） | NPN | |
| PS6-103G-PWM | 0 ~ 1000 kPa | M 5 メネジ | スイッチ出力（2 点） | PNP |
