トリマポテンショメータ ST-5
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
14回転型サーフェイスマウントトリマ
FeaturesFeatures
- 微細な調整が可能
- はんだフロー/リフロー可能
- 自動搭載対応 (テーピング)
- 密閉構造
- 含有化学物資調査を chemSHERPA 指定形式で取得できます
- 型式一覧表より chemSHERPA-AI をダウンロード
電気的特性
公称抵抗値範囲 | 10 Ω ~ 2 MΩ |
---|---|
抵抗値許容差 | ± 10 % |
定格電力 | 0.25 W (85 °C) 0 W (120 °C) |
抵抗変化特性 | 直線性 (B) |
最大入力電圧 | DC 200 V 又は 定格電力の何れか小さい方 |
最大ワイパ電流 | 100 mA 又は定格電力の何れか小さい方 |
有効電気的回転角度 | 11 turns |
残留抵抗値 | 1 % 又は 2 Ω の何れか大きい方以下 |
接触抵抗変化 C.R.V. | 1 % 又は 3 Ω の何れか大きい方以下 |
使用温度範囲 | -55 ~ 120 °C |
抵抗温度係数 | 10 Ω ~ 50 Ω: ± 250 10-6/°C maximum 100 Ω ~ 2 MΩ: ± 100 10-6/°C maximum |
絶縁抵抗 | 1000 MΩ minimum (DC 500 V) |
絶縁耐圧 | AC 600 V, 60 s |
質量 | Approx. 0.35 g |
機械的特性
機械的回転角度 | 14 turns |
---|---|
回転トルク | 20 mN·m {204 gf·cm} maximum |
回転止 | クラッチ動作 |
回転寿命 | 200 cycles 10 Ω ~ 200 Ω [ Δ R/R ≦ ± (0.5 Ω +3 %)] 500 Ω ~ 2 M Ω [ Δ R/R ≦ ± (0.5 Ω +2 %)] |
操作部の押し強さ | 5 N {0.51 kgf} minimum |
はんだ付け性 | 245 ±3 °C, 2 ~ 3 s |
固着性 | 5 N {0.51 kgf} 10 s |
耐基板曲げ性 | 幅 90 mm・たわみ量 3 mm 5 s, 1 回 |
引きはがし強さ | 5 N {0.51 kgf} 10 s |
環境特性
試験項目 | 試験条件 | 仕様 |
---|---|---|
熱衝撃 | -65 ~ 125 °C (0.5 h), 5 cycles | [ΔR/R ≦ 2%] [S.S. ≦ 1%] |
耐湿性 | -10 ~ 65 °C (相対湿度 80~98%), 10 cycles, 240 h | [ΔR/R ≦ 1%] |
耐衝撃性 | 981 m/s2, 6 ms 6 directions for 3 times each | [ΔR/R ≦ 1%] [S.S. ≦ 1%] |
耐振動性 | 振幅 1.52 mm or 加速度 196 m/s2, 10 ~ 2000 Hz, 3 directions, 12 times each | [ΔR/R ≦ 1%] [S.S. ≦ 1%] |
負荷寿命 | 85 °C, 0.25 W, 1000 h | [ΔR/R ≦ 2 %] [S.S. ≦ 1 %] |
低温動作 | -55 °C, 2 h | [ΔR/R ≦ 2%] [S.S. ≦ 2%] |
高温放置 | 125 °C, 250 h | [ΔR/R ≦ 2%] [S.S. ≦ 2%] |
耐水・密閉性 | 85 °C, 60 s | もれ無し (連続気泡無し) |
はんだ耐熱性 | フロー: 260 ± 3 ℃の槽内に端子先端から 基板の裏面まで 5 ~ 6 秒間浸漬を 2 回 リフロー: ピーク温度 255 ℃ (詳細は下記プロファイル参照) 手はんだ: 350 ± 10 °C, 3 ~ 4 s |
[ΔR/R ≦ 1%] |
Δ R/R: 全抵抗値変化
S.S.: 設定安定度
S.S.: 設定安定度
最大入力定格
公称抵抗値(Ω) | 抵抗値記号 | 最大入力電圧(V) | 最大ワイパ電流(mA) |
---|---|---|---|
10※1 | 100 | 1.00 | 100 |
20※1 | 200 | 2.00 | 100 |
50 | 500 | 3.53 | 70.7 |
100 | 101 | 5.00 | 50.0 |
200 | 201 | 7.07 | 35.4 |
500 | 501 | 11.2 | 22.4 |
1k | 102 | 15.8 | 15.8 |
2k | 202 | 22.4 | 11.2 |
5k | 502 | 35.4 | 7.07 |
10k | 103 | 50.0 | 5.00 |
20k | 203 | 70.7 | 3.54 |
50k | 503 | 112 | 2.24 |
100k | 104 | 158 | 1.58 |
200k | 204 | 200 | 1.00 |
500k | 504 | 200 | 0.40 |
1M | 105 | 200 | 0.20 |
2M | 205 | 200 | 0.10 |
※1) 公称抵抗値10 Ω品, 20 Ω品は受注生産となります。
型式表示
ST-5 | E | T | W | 500Ω | (501) |
---|---|---|---|---|---|
シリーズ名 |
端子 E:
無鉛めっき品
(鉛フリー) |
包装形態 T:
テーピング (リール)
M:
マガジン (スティック)
空欄: ポリ袋
|
端子形状 (調整方向)※1 W:
ガル・ウィング (上部調整)
X:
ガル・ウィング (側部調整)
P:
ガル・ウィング (側部調整)
R:
ガル・ウィング (側部調整)
|
抵抗値 |
抵抗値記号 |
※1) 側部調整の別は、後項の外形寸法図をご参照ください。
公称抵抗値 | 10 Ω*, 20 Ω*, 50 Ω, 100 Ω, 200 Ω, 500 Ω, 1 kΩ, 2 kΩ, 5 kΩ, 10 kΩ, 20 kΩ, 50 kΩ, 100 kΩ, 200 kΩ, 500 kΩ, 1 MΩ, 2 MΩ |
---|
次の型式一覧表に示します型式に、上記公称抵抗値すべての組み合せを用意しております。(*10Ω, 20Ωは 受注生産品です。)
抵抗値記号は、上記にある最大入力定格の表をご参照ください。
型式一覧表
含有化学物資調査(chemSHERPA-AI)やCADのダウンロードには、ログイン(HP会員登録)が必要です。[chemSHERPA-AIファイルのVersion: 2.09.00]
型式 | 端子形状 | 調整方向 | 包装形態 | 包装数量 | 含有化学物資調査 | CAD |
---|---|---|---|---|---|---|
ST-5ETW | ガル·ウィング | 上面 | テーピング | 500 pcs./reel | ||
ST-5EMW | ガル·ウィング | 上面 | マガジン | 50 pcs./stick | ||
ST-5EW | ガル·ウィング | 上面 | ポリ袋 | 50 pcs./pack | ||
ST-5ETX | ガル·ウィング | 側面 | テーピング | 500 pcs./reel | ||
ST-5EMX | ガル·ウィング | 側面 | マガジン | 50 pcs./stick | ||
ST-5EX | ガル·ウィング | 側面 | ポリ袋 | 50 pcs./pack | ||
ST-5ETP | ガル·ウィング | 側面 | テーピング | 500 pcs./reel | ||
ST-5EMP | ガル·ウィング | 側面 | マガジン | 50 pcs./stick | ||
ST-5EP | ガル·ウィング | 側面 | ポリ袋 | 50 pcs./pack | ||
ST-5ETR | ガル·ウィング | 側面 | テーピング | 500 pcs./reel | ||
ST-5EMR | ガル·ウィング | 側面 | マガジン | 50 pcs./stick | ||
ST-5ER | ガル·ウィング | 側面 | ポリ袋 | 50 pcs./pack |

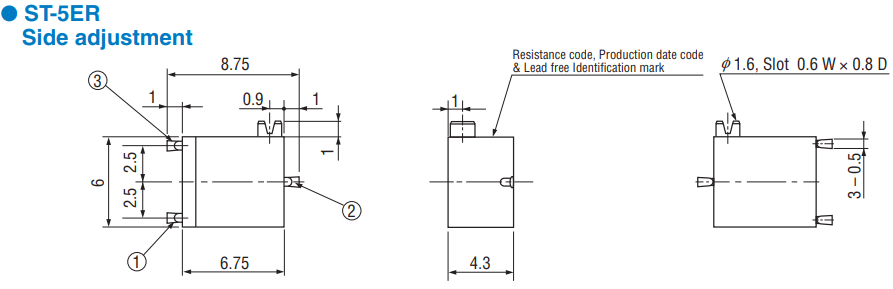

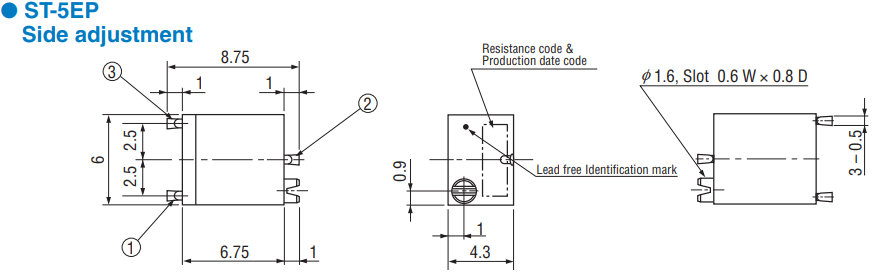

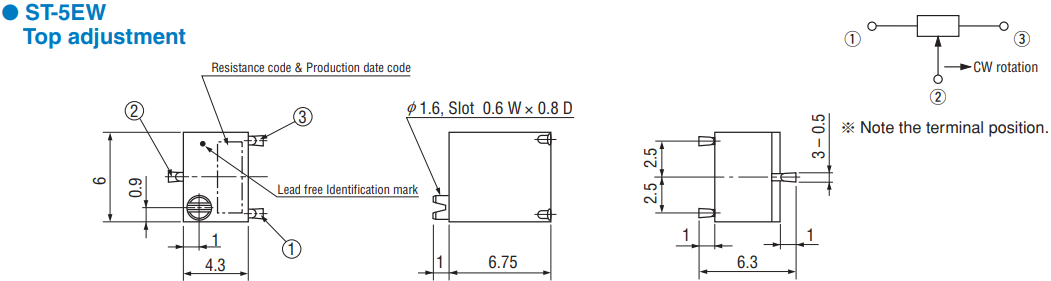

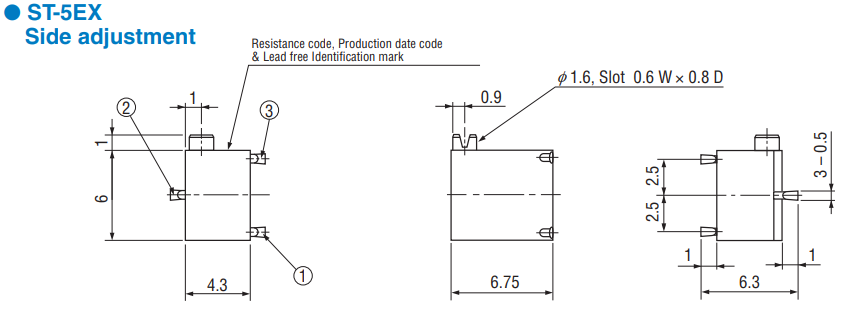

外形寸法図
Unless otherwise specified, tolerance: ± 0.3 (Unit: mm)

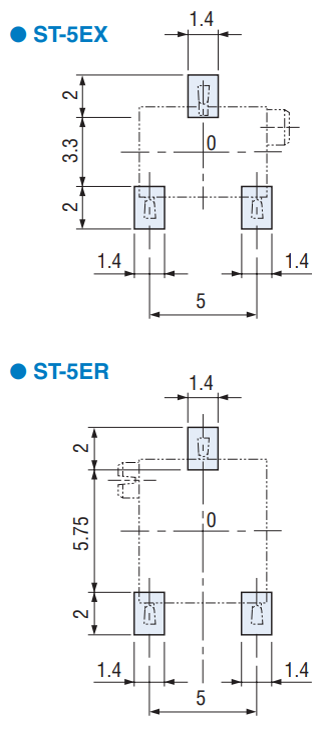

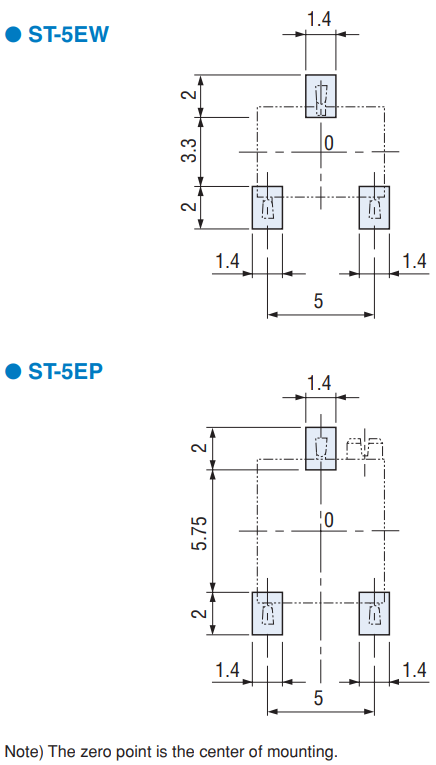

推奨ランドパターン
(Unit: mm)
包装仕様
〈マガジンの包装仕様〉
マガジンは 50 個 / スティック単位の包装になりますので、50 個単位(50 個、100 個、150 個…)でのご注文をお願い致します。
マガジンの箱詰めは、2000個をマガジン箱に包装致します。
-
●マガジン寸法図(Unit: mm)
-
〈ポリ袋の包装仕様〉
ポリ袋での包装は、50 個 / 袋となります。
ポリ袋の箱詰めは、200 個を製品箱に包装致します。
環境関連書類
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
