可變電阻 ST-5

  • ST-5
    ST-5
  • ST-5
    ST-5

產品諮詢

●購買此產品，請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道  ;請確認我們的經銷商。
銷售渠道點擊此處確認我們的經銷商。
到DigiKey電子商務網站
到貿澤電子商務網站
到Chip One Stop電子商務網站
到e絡盟電子商務網站

14旋轉型表面貼裝可變電阻



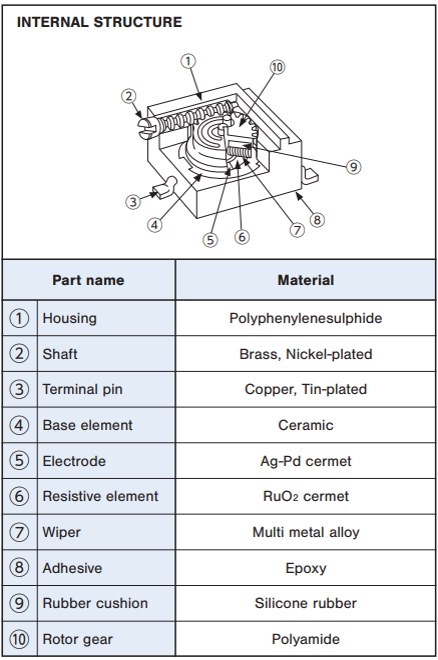

特　徵特　徵

  • 可以進行微調

  • 可自動加載（編帶）

  • 可通過焊料流/回流焊接

  • 密封結構

  • 樹脂材料經過 UL 阻燃等級 94V-0 認證或 94V-1 等效認證

  • 此系列可從型號一覽表取得 chemSHERPA (產品所含化學物質成分情報)

  • 型號一覽表下載 chemSHERPA (shai 格式)

電氣特性

標稱電阻範圍 10 Ω ~ 2 MΩ
電阻容差 ± 10 %
額定功率 0.25 W (85 °C) 0 W (120 °C)
電阻變化特性 線性 (B)
最大輸入電壓 DC 200V或額定功率，以較小者為準
最大雨刮器電流 100 mA 或額定功率，以較小者為準
有效電氣角 11 turns
残剩餘電阻值 1％或2Ω，以較大者為準
接觸電阻變化 C.R.V. 1％或3Ω，以較大者為準
工作溫度範圍 -55 ~ 120 °C
溫度係數電阻 10 Ω ~ 50 Ω: ± 250 10-6/°C maximum
100 Ω ~ 2 MΩ: ± 100 10-6/°C maximum
絕緣電阻 1000 MΩ minimum (DC500 V)
介電強度 AC 600 V, 60 s
淨重 Approx. 0.35 g

機械特性

機械旋轉角度 14 turns
旋轉扭矩 20 mN·m {204 gf·cm} maximum
旋轉停止 離合器操作
旋轉壽命 200 cycles
10 Ω ~ 200 Ω [ Δ R/R ≦ ± (0.5 Ω +3 %)]
500 Ω ~ 2 M Ω [ Δ R/R ≦ ± (0.5 Ω +2 %)]
推動操作部件強度 5 N {0.51 kgf} minimum
可焊性 245 ±3°C, 2~3 s
剪切（粘附）性 5 N {0.51 kgf} 10 s
基板抗彎性 寬度90mm，偏轉3mm 5秒，1次
剝離強度 5 N {0.51 kgf} 10 s

環境特性

測試項目測試條件規格
熱衝擊 -65~125 °C (0.5 h), 5 cycles [ΔR/R ≦ 1%] [S.S. ≦ 1%]
耐濕性 -10~65 °C (相対湿度 80~98%), 10 cycles, 240 h [ΔR/R ≦ 1%]
耐衝擊性 981 m/s2, 6 ms 6 directions for 3 times each [ΔR/R ≦ 1%] [S.S. ≦ 1%]
耐振動性 振幅 1.52 mm or 加速度 196 m/s2, 10~2000 Hz, 3 directions, 12 times each [ΔR/R ≦ 1%] [S.S. ≦ 1%]
負載壽命 85 °C, 0.25 W 1000 h [ΔR/R ≦ 2 %] [S.S. ≦ 1 %]
低溫操作 -55 °C, 2 h [ΔR/R ≦ 2%] [S.S. ≦ 2%]
高溫測試 120 °C, 250 h [ΔR/R ≦ 2%] [S.S. ≦ 2%]
浸入式密封 85 °C, 60 s 無洩漏（無連續氣泡）
焊錫耐熱性 流焊: 在260±3°c 的槽中, 从端子尖端浸入基板背面最多 2次、持續5至6秒
回流：: 峰值溫度　255 ℃		 [ΔR/R ≦ 1%]
&ΔR/ R：總電阻值變化 　S.S .:設定穩定性
〈Reflow profile for soldering heat evaluation〉

最大輸入額定

標稱電阻(Ω)電阻值符號最大輸入電壓(V)最大雨刮器電流(mA)
10※ 100 1.00 100
20※ 200 2.00 100
50 500 3.53 70.7
100 101 5.00 50.0
200 201 7.07 35.4
500 501 11.2 22.4
1k 102 15.8 15.8
2k 202 22.4 11.2
5k 502 35.4 7.07
10k 103 50.0 5.00
20k 203 70.7 3.54
50k 503 112 2.24
100k 104 158 1.58
200k 204 200 1.00
500k 504 200 0.40
1M 105 200 0.20
2M 205 200 0.10
※ 標稱電阻10 Ω品, 20 Ω品 ,按訂單生產。

型號顯示

ST-5ETW500Ω(501)
系列名稱
端子
E: 無鉛電鍍
包裝形式
T: 編帶(捲軸封裝)
M:盒子封裝（編帶）
空白:塑膠袋散裝

端接樣式
W:鷗翼(頂部調整）
X:鷗翼 (側面調整)
P:鷗翼 (側面調整)
R:鷗翼 (側面調整)

 電阻值


 電阻值符號

型號一覽表

標稱電阻 10Ω※, 20Ω※, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ, 200kΩ, 500kΩ,
1MΩ, 2MΩ
※訂購時，請務必將上面列出的標稱電阻值與以下型號組合使用。







可獲取含有化學物質調查 (需會員註冊)。[chemSHERPA-AI Ver.2.10.00]
型號端接樣式調整方向包装形式包裝數量含有化學物質調查CAD
ST-5ETW 鷗翼 頂部 編帶(捲軸封裝) 500 pcs./reel
ST-5EMW 鷗翼 頂部 盒子封裝 50 pcs./stick
ST-5EW 鷗翼 頂部 塑膠袋散裝 50 pcs./pack
ST-5ETX 鷗翼 側面 編帶(捲軸封裝) 500 pcs./reel
ST-5EMX 鷗翼 側面 盒子封裝 50 pcs./stick
ST-5EX 鷗翼 側面 塑膠袋散裝 50 pcs./pack
ST-5ETP 鷗翼 側面 編帶(捲軸封裝) 500 pcs./reel
ST-5EMP 鷗翼 側面 盒子封裝 50 pcs./stick
ST-5EP 鷗翼 側面 塑膠袋散裝 50 pcs./pack
ST-5ETR 鷗翼 側面 編帶(捲軸封裝) 500 pcs./reel
ST-5EMR 鷗翼 側面 盒子封裝 50 pcs./stick
ST-5ER 鷗翼 側面 塑膠袋散裝 50 pcs./pack

推薦 P. C. B. PAD 外形尺寸

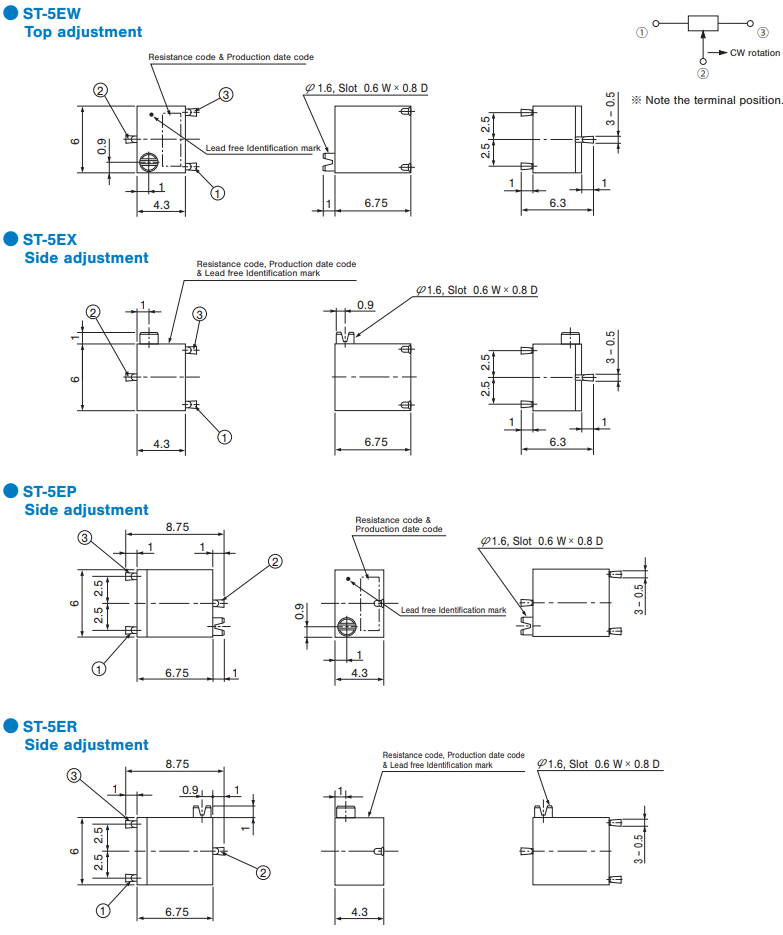

外觀尺寸

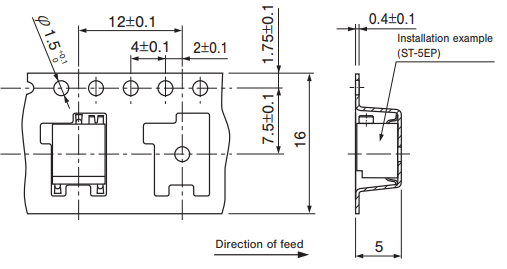

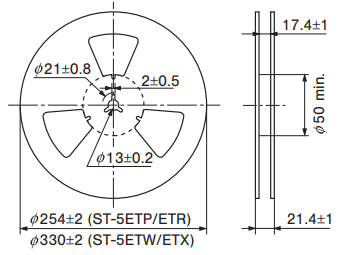

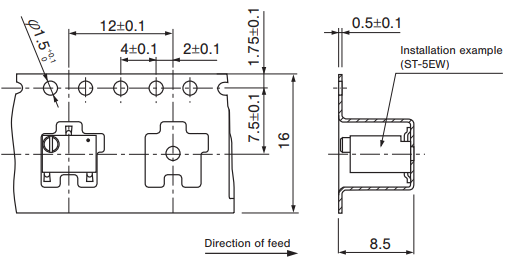

Packaging Specifications

〈Magazine packaging specifications〉

Magazine is packed 50 pcs. per stick.
Orders will be accepted for units of 50 pcs., i.e., 50, 100, 150 pcs., etc.
Magazines are packed 2000 pcs. per box.

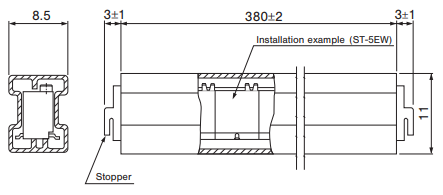

  • ●Magazine dimensions
    (Unit: mm)

〈Bulk pack specifications〉

Unit of bulk in a plastic bag is 50 pcs. per pack.
Boxing of bulk in a plastic bag is performed with 200 pcs. per box.
