トリマポテンショメータ RJ-5
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
14回転型の小型サーメットトリマ
FeaturesFeatures
- 微細な設定が可能
- 密閉構造 (洗浄可能)
- 樹脂材料には UL 難燃クラス 94V-0 認証品を採用 (接着剤を除く)
- 含有化学物資調査を chemSHERPA 指定形式で取得できます
- 型式一覧表より chemSHERPA-AI をダウンロード
電気的特性
| 定格電力 | 0.25 W (85 °C) 0 W (120 °C) |
|---|---|
| 公称抵抗値範囲 | 10 Ω ~ 2 MΩ |
| 抵抗値許容差 | ± 10 % |
| 抵抗変化特性 | 直線性（B） |
| 最大入力電圧 | DC200 V 又は定格電力の何れか小さい方 |
| 最大ワイパ電流 | 100 mA 又は定格電力の何れか小さい方 |
| 有効電気的回転角度 | 11 turns |
| 残留抵抗値 | 1 % 又は2 Ω の何れか大きい方以下 |
| 接触抵抗変化 C.R.V. | 1 % 又は3 Ω の何れか大きい方以下 |
| 使用温度範囲 | −55 ~ 120 °C |
| 抵抗温度係数 | ± 100 10-6/°C maximu10 Ω ~ 50 Ω : ± 250 10-6/°C maximum 100 Ω ~ 2 MΩ : ± 100 10-6/°C maximum |
| 絶縁抵抗 | 1000 MΩ minimum (DC500 V) |
| 絶縁耐圧 | AC600 V, 60 s |
| 質量 | Approx. 0.37 g |
機械的特性
| 調整ネジ回転数 | 14 turns |
|---|---|
| 回転トルク | 20 mN·m {204 gf·cm} maximum |
| 回転寿命 | 200 cycles 10 Ω ~ 200 Ω [ΔR/R ≦ ± (0.5 Ω +3 %)] 500 Ω ~ 2 MΩ [ΔR/R ≦ ± (0.5 Ω +2 %)] |
| 端子強度 | 10 N {1.02 kgf} minimum（引張り強さ) |
| 操作部の押し強さ | 5 N {0.51 kgf} minimum |
| はんだ付け性 | 245 ± 3 °C, 2 ~ 3 s |
{ }：参考値
環境特性
| 試験項目 | 試験条件 | 仕様 |
|---|---|---|
| 耐衝撃性 | 981 m/s2, 6 ms 6 directions for 3 times each | [ΔR/R ≦ 1 %] [S.S. ≦ 1 %] |
| 熱衝撃 | −65 ~ 125 °C(0.5 h), 5 cycles | [ΔR/R ≦ 1 %] [S.S. ≦ 1 %] |
| 耐湿性 | −10 ~ 65 °C ( 相対湿度80 ~ 98 %),10 cycles, 240 h | [ΔR/R ≦ 1 %] |
| 耐振動性 | Amplitude 1.52 mm or Acceleration 196 m/s2, 10 ~ 2000 Hz, 3 directions, 12 times each |
[ΔR/R ≦ 1 %] [S.S. ≦ 1 %] |
| 負荷寿命 | 85 °C, 0.25 W, 1000 h | [ΔR/R ≦ 2 %] [S.S. ≦ 1 %] |
| 低温動作 | −55 °C, 2 h | [ΔR/R ≦ 2 %] [S.S. ≦ 2 %] |
| 高温放置 | 120 °C, 250 h | [ΔR/R ≦ 2 %] [S.S. ≦ 2 %] |
| 耐水、密閉性 | 85 °C, 60 s | もれ無し（連続気泡無し） |
| はんだ耐熱性 | Flow soldering :260 ± 3 °C, 5 ~ 6 s, two times maximum Manual soldering : 380 ± 10 °C, 3 ~ 4 s |
[ΔR/R ≦ 1 %] |
最大入力定格
| 公称抵抗値(Ω) | 抵抗値記号 | 最大入力電圧(V) | 最大ワイパ電流(mA) |
|---|---|---|---|
| 10※ | 100 | 1.00 | 100 |
| 20※ | 200 | 2.00 | 100 |
| 50 | 500 | 3.53 | 70.7 |
| 100 | 101 | 5.00 | 50.0 |
| 200 | 201 | 7.07 | 35.3 |
| 500 | 501 | 11.1 | 22.3 |
| 1k | 102 | 15.8 | 15.8 |
| 2k | 202 | 22.3 | 11.1 |
| 5k | 502 | 35.3 | 7.07 |
| 10k | 103 | 50.0 | 5.00 |
| 20k | 203 | 70.7 | 3.53 |
| 50k | 503 | 111 | 2.23 |
| 100k | 104 | 158 | 1.58 |
| 200k | 204 | 200 | 1.00 |
| 500k | 504 | 200 | 0.40 |
| 1M | 105 | 200 | 0.20 |
| 2M | 205 | 200 | 0.10 |
※ 公称抵抗値10 Ω品, 20 Ω品は受注生産となります。
型式表示
| RJ-5 | E | W | 100Ω | (104) |
|---|---|---|---|---|
|
シリーズ名 |
端子 E: 無鉛めっき品 (鉛フリー対応) |
端子形状 (調整方向)※1 W: スルーホールピン (上面調整) P: スルーホールピン (側面調整) X: スルーホールピン (側面調整) |
抵抗値 |
抵抗値記号 |

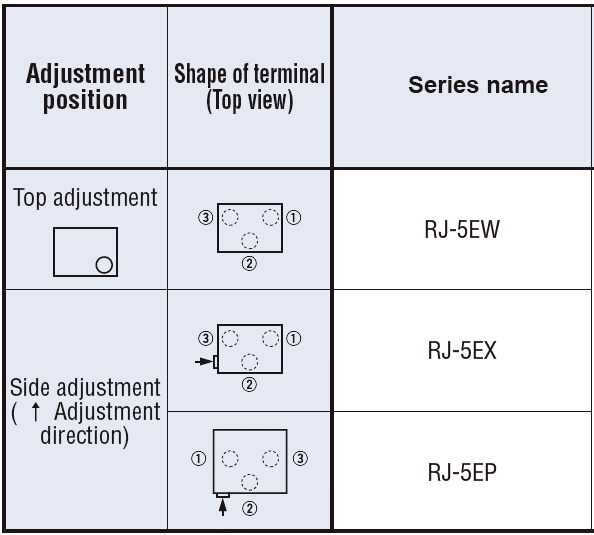

- ※1) 調整方向の別は、下表や後項の外形寸法図をご参照ください。
| 公称抵抗値 | 10Ω*, 20Ω*, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ, 200kΩ, 500kΩ, 1MΩ, 2MΩ |
|---|
次の型式一覧表に示します型式に、上記公称抵抗値すべての組み合せを用意しております。(*10Ω, 20Ωは 受注生産品です。)
抵抗値記号は、上記にある最大入力定格の表をご参照ください。
型式一覧表
含有化学物資調査用成分表（chemSHERPA-AI）やCADのダウンロードには、ログイン（HP会員登録）が必要です。本シリーズでは、各chemSHERPAボタンクリック後のモーダルウィンドウより、最新Ver. 2.10.00と従前Ver. 2.09.00の選択が可能です。
| 型式 | 調整方向 | 端子形状 | 包装数量 | 含有化学物資調査 | CAD | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RJ-5EW | 上面調整 | スルーホール | 50 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
| RJ-5EX | 側面調整 | スルーホール | 50 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
| RJ-5EP | 側面調整 | スルーホール | 50 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
外形寸法図
Unless otherwise specified, tolerance: ± 0.3 (Unit: mm)
包装仕様
〈ポリ袋の包装仕様〉
ポリ袋での包装は、50個 / 袋となります。
ポリ袋の箱詰めは、200個を製品箱に包装致します。
RoHS規制物質自己宣言書
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
