ジャンパスイッチ CAS

  • CAS
    CAS
  • CAS
    CAS

お問い合わせ

●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
DigiKey通販サイトへ
MOUSER通販サイトへ
chip1stop通販サイトへ
RS通販サイトへ
marutsu通販サイトへ

ジャンパピンから自動搭載スイッチへ！！



FeaturesFeatures

  • 自動搭載対応

  • 表面実装化により小型、省スペースを実現

  • 金めっき、ツイン接点で優れた接触安定性

  • 実装高2.5 mm

  • 本シリーズは、含有化学物資調査を chemSHERPA 指定形式で取得可能です。

  • 型式一覧表より chemSHERPA-AI をダウンロード

標準仕様

使用温度範囲 -40 ~ 85 °C
保存温度範囲 -40 ~ 85 °C
シール性 テープシール付き、洗浄可能タイプ有り
質  量 Approx. 0.05g (CAS-120)
Approx. 0.08g (CAS-220/D20)

電気的特性

接点定格 Non-switching: DC 50 V 100 mA
Switching: DC 6 V, 100 mA / DC 24 V, 25 mA
Minimum: DC 20 mV 1μA
接触抵抗 50 mΩ maximum
絶縁抵抗 1000 MΩ (DC 100 V) minimum
耐電圧 AC 500 V, 60 s

機械的特性

作動力 0.5 ~ 5 N {0.05 ~ 0.51 kgf}
操作部強度 10 N {1.02 kgf}, 60 s
はんだ付け性 245 ± 3 °C, 2 ~ 3 s
はんだ耐熱性 リフロー：255 °C (Peak temperature) （詳細は下記プロファイル参照
手はんだ：350 ± 10 °C, 3 ~ 4 s
固着性 5 N {0.51 kgf} 10 s
耐基板曲げ性 Width 90 mm, bend 3 mm, 5 s, 1 time
引きはがし強さ 5 N {0.51 kgf} 10 s

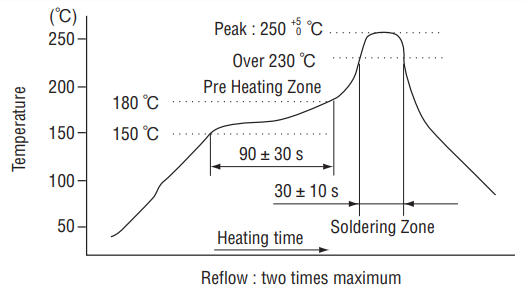

〈はんだ耐熱性評価用リフロープロファイル>

環境特性

耐振性 振幅 (Amplitude) 1.5 mm（全振幅）or 加速度 (Acceleration) 98 m/s2,
10-500 Hz, 3 directions for 10 cycles each
耐衝撃性 490 m/s2, 11 ms
6 directions for 3 times each
耐久性 Continuous load 2000 cycles, DC 6 ±0.5 V, 100 ± 10 mA
温度 / 湿度サイクル -10 ~ 65 °C, 相対湿度 Relative humidity 0 ~ 96 %,
24 h for 10 cycles
耐熱性 85 °C, 96 h
耐寒性 -40 °C, 96 h
温度サイクル -40 (0.5 h) ~ 85 °C (0.5 h), 5 cycles

型式表示　

CAS -120TB1

シリーズ名

回路数

1: 1回路 (SPDT)

2: 2回路 (2PDT)

D: 2連 (Dual SPDT)

接点数

2: 2 接点

設定方向

0: 上部設定

包装形態

T: テーピング (リール)

空欄: ポリ袋

端子形状

A: Jリード

B: ガル·ウィング

構造

1: 無洗浄 (テープシール無) 基本型式

2: 無洗浄 (テープシール有)

空欄: 洗浄 (テープシール有)

型式一覧表








含有化学物資調査用成分表（chemSHERPA-AI）やCADのダウンロードには、ログイン（HP会員登録）が必要です。本シリーズでは、各chemSHERPAボタンクリック後のモーダルウィンドウより、最新Ver. 2.10.00と従前Ver. 2.09.00の選択が可能です。
型式端子形状回路数構造包装仕様含有化学物資調査CAD
CAS-120TA1 Jリード 1 無洗浄
 (テープシール無し)		 1000 pcs./reel
CAS-120A1 Jリード 1 無洗浄
 (テープシール無し)		 100 pcs./pack
CAS-220TA1 Jリード 2 無洗浄
 (テープシール無し)		 1000 pcs./reel
CAS-220A1 Jリード 2 無洗浄
 (テープシール無し)		 100 pcs./pack
CAS-D20TA1 Jリード 2連 無洗浄
 (テープシール無し)		 1000 pcs./reel
CAS-D20A1 Jリード 2連 無洗浄
 (テープシール無し)		 100 pcs./pack
CAS-120TB1 ガル・ウィング 1 無洗浄
 (テープシール無し)		 1000 pcs./reel
CAS-120B1 ガル・ウィング 1 無洗浄
 (テープシール無し)		 100 pcs./pack
CAS-220TB1 ガル・ウィング 2 無洗浄
 (テープシール無し)		 1000 pcs./reel
CAS-220B1 ガル・ウィング 2 無洗浄
 (テープシール無し)		 100 pcs./pack
CAS-D20TB1 ガル・ウィング 2連 無洗浄
 (テープシール無し)		 1000 pcs./reel
CAS-D20B1 ガル・ウィング 2連 無洗浄
 (テープシール無し)		 100 pcs./pack
CAS-120TA2 Jリード 1 無洗浄
 (テープシール有り)		 1000 pcs./reel
CAS-120A2 Jリード 1 無洗浄
 (テープシール有り)		 100 pcs./pack
CAS-220TA2 Jリード 2 無洗浄
 (テープシール有り)		 1000 pcs./reel
CAS-220A2 Jリード 2 無洗浄
 (テープシール有り)		 100 pcs./pack
CAS-D20TA2 Jリード 2連 無洗浄
 (テープシール有り)		 1000 pcs./reel
CAS-D20A2 Jリード 2連 無洗浄
 (テープシール有り)		 100 pcs./pack
CAS-120TB2 ガル・ウィング 1 無洗浄
 (テープシール有り)		 1000 pcs./reel
CAS-120B2 ガル・ウィング 1 無洗浄
 (テープシール有り)		 100 pcs./pack
CAS-220TB2 ガル・ウィング 2 無洗浄
 (テープシール有り)		 1000 pcs./reel
CAS-220B2 ガル・ウィング 2 無洗浄
 (テープシール有り)		 100 pcs./pack
CAS-D20TB2 ガル・ウィング 2連 無洗浄
 (テープシール有り)		 1000 pcs./reel
CAS-D20B2 ガル・ウィング 2連 無洗浄
 (テープシール有り)		 100 pcs./pack
CAS-120TA Jリード 1 洗浄
 (テープシール有り)		 1000 pcs./reel
CAS-120A Jリード 1 洗浄
 (テープシール有り)		 100 pcs./pack
CAS-220TA Jリード 2 洗浄
 (テープシール有り)		 1000 pcs./reel
CAS-220A Jリード 2 洗浄
 (テープシール有り)		 100 pcs./pack
CAS-D20TA Jリード 2連 洗浄
 (テープシール有り)		 1000 pcs./reel
CAS-D20A Jリード 2連 洗浄
 (テープシール有り)		 100 pcs./pack
CAS-120TB ガル・ウィング 1 洗浄
 (テープシール有り)		 1000 pcs./reel
CAS-120B ガル・ウィング 1 洗浄
 (テープシール有り)		 100 pcs./pack
CAS-220TB ガル・ウィング 2 洗浄
 (テープシール有り)		 1000 pcs./reel
CAS-220B ガル・ウィング 2 洗浄
 (テープシール有り)		 100 pcs./pack
CAS-D20TB ガル・ウィング 2連 洗浄
 (テープシール有り)		 1000 pcs./reel
CAS-D20B ガル・ウィング 2連 洗浄
 (テープシール有り)		 100 pcs./pack

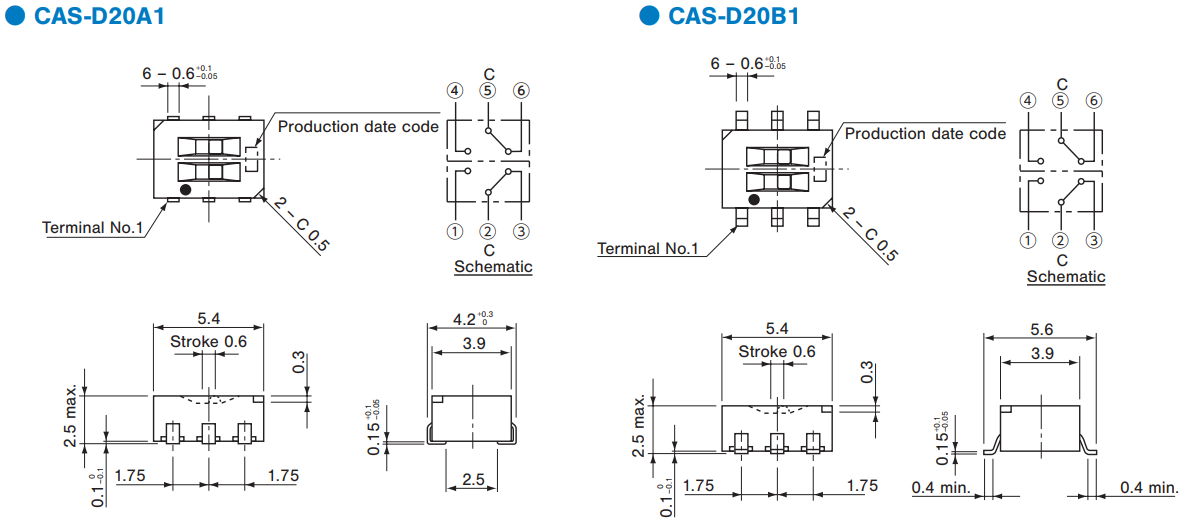

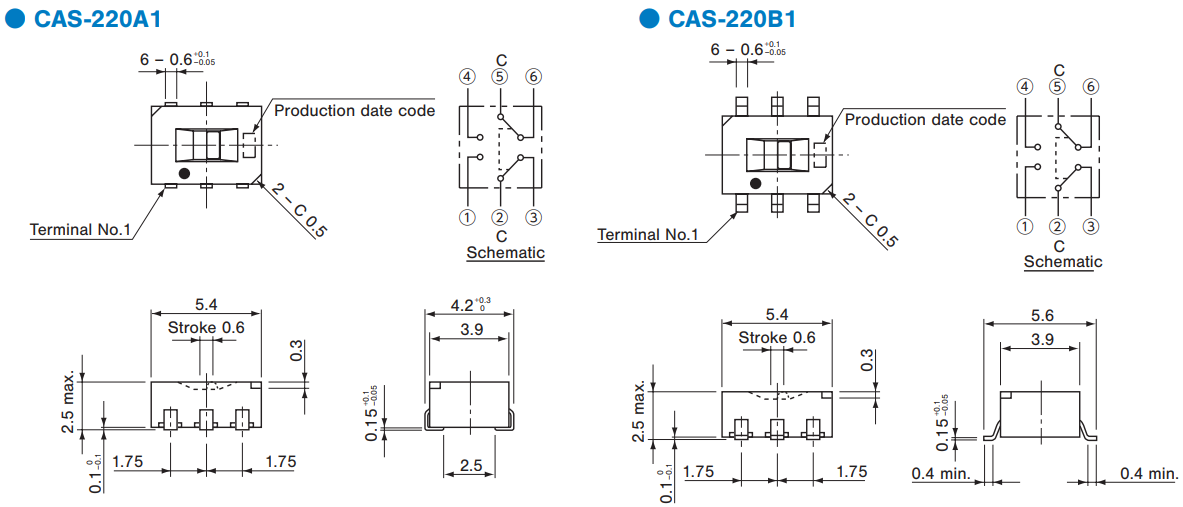

外形寸法図

Unless otherwise specified, tolerance : ± 0.3 (Unit : mm)

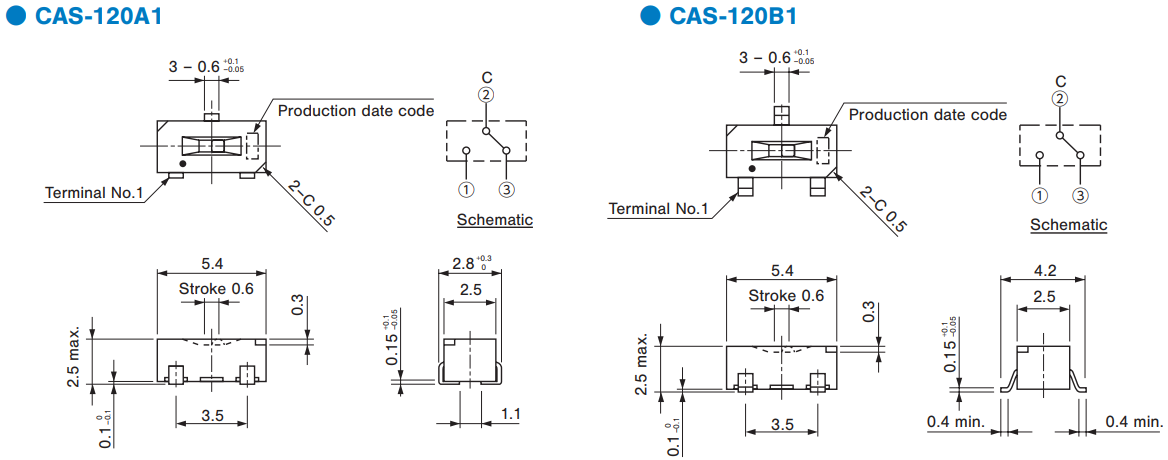

● CAS-120A1

  ● CAS-120B1

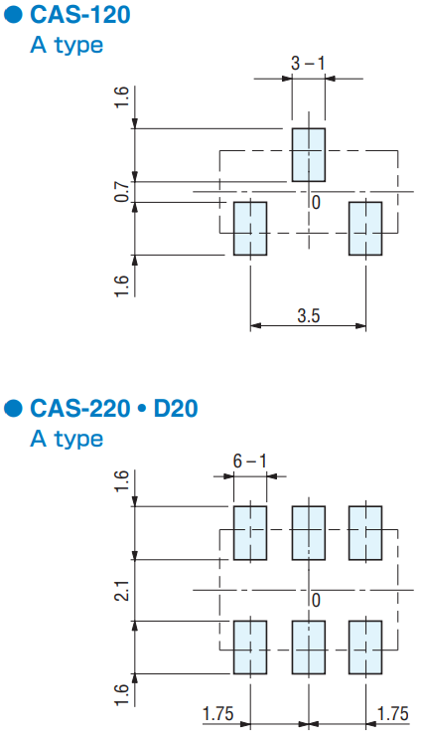

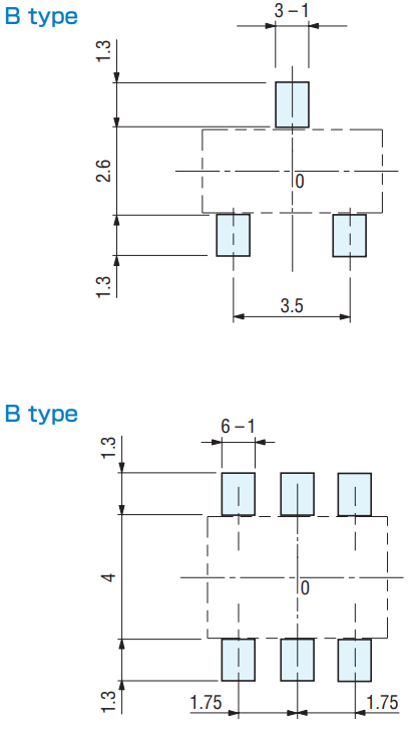

推奨ランドパターン

(Unit: mm)

包装仕様

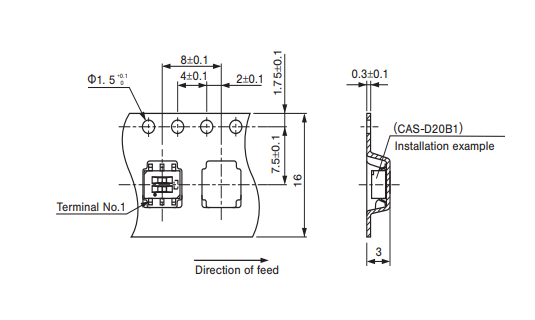

〈テーピングの包装仕様〉
● テーピングは 1000 個 /リール単位の包装になりますので、1000 個単位（1000個、2000 個、3000 個…）でのご注文をお願い致します。
● テーピングリールの箱詰めは、2 リール（2000個）ごとに製品箱に包装致します。
● 製品の脱落は、連続 2 個以内と致します。テープのリーダ部、空部およびリール寸法は図に示します。

(Unit: mm)

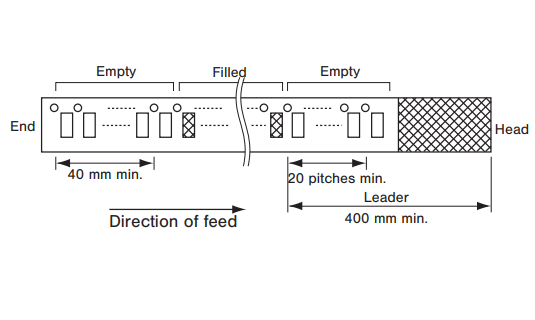

  • テープのリーダ部および空部

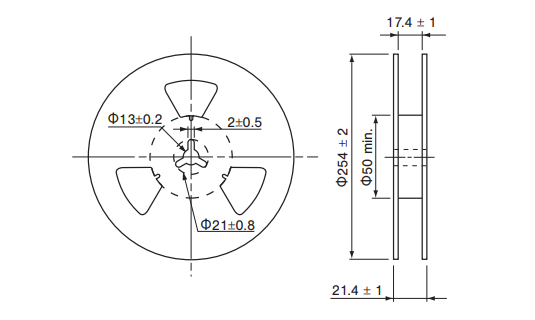

  • リール寸法図
    (JIS C 0806-3 に一致)

(Unit:mm)

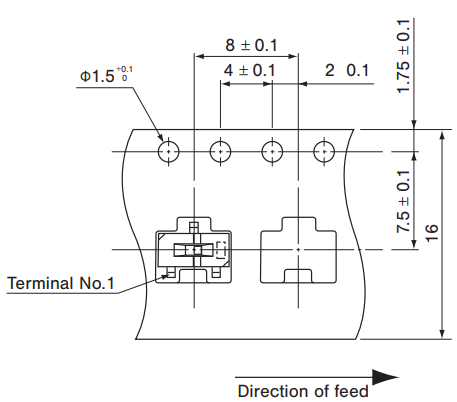

  • CAS-120TA, TB

  • CAS-220TA, TB / D20TA, TB
    (JIS C 0806-3 に一致, EIAJ ET-7200TAに準拠)

〈ポリ袋の包装仕様〉

● ポリ袋の箱詰めは、100個以上（標準は500個）を製品箱に包装致します。

資料集

環境関連書類

●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。

前のページへ戻る
