從跳線到自動加載開關！！
特 徵特 徵
-
與大多數自動拾取和放置機械相容
-
緊湊、節省空間的SMD型
-
雙鍍金觸點具有出色的接觸穩定性
-
2.5 mm 的低輪廓設計
-
此系列可從型號一覽表取得 chemSHERPA (產品所含化學物質成分情報)
- 型號一覽表下載 chemSHERPA (shai 格式)
標準規格
| 工作溫度範圍 | − 40 ~ 85 °C |
|---|---|
| 儲存溫度範圍 | − 40 ~ 85 °C |
| 密封性 | 有可清洗型, 帶密封膠帶 |
| 質量 | Approx. 0.05g (CAS-120) Approx. 0.08g (CAS-220/D20) |
電氣特性
| 接觸額定 | 非接觸:DC50V 100mA 接觸:DC6V, 100mA /DC24V, 25mA 最小:DC20mV 1μA |
|---|---|
| 接觸電阻 | 50 mΩ maximum |
| 絕緣阻抗 | 1000 MΩ (DC100 V) minimum |
| 介電強度 | AC500 V, 60 s |
機械特性
| 操作力 | 0.5 ~ 5 N {0.05 ~ 0.51 kgf} |
|---|---|
| 操作部強度 | 10 N {1.02 kgf}, 60 s |
| 可焊性 | 245 ± 3 °C, 2 ~ 3 s |
| 焊接熱 | 回流焊：255 °C (Peak temperature) 手工焊接：350 ± 10 °C, 3 ~ 4 s |
| 粘接强度 | 5 N {0.51 kgf} 10 s |
| 基板彎曲性 | Width 90 mm, bend 3 mm, 5 s, 1 time |
| 拉斷強度 | 5 N {0.51 kgf} 10 s |
環境特性
| 耐振動 | 振幅 1.5 mm（全振幅）or 加速度 98 m/s2, 10-500 Hz, 3 directions for 10 cycles each |
|---|---|
| 耐衝擊 | 490 m/s2, 11 ms 6 directions for 3 times each |
| 耐久性 | Continuous load 2000 cycles, DC6 ± 0.5 V, 100 ± 10 mA |
| 溫度/濕度週期 | −10 ~ 65 °C, 相對濕度0 ~ 96 %, 24 h for 10 cycles |
| 耐熱性 | 85 °C, 96 h |
| 耐寒性 | − 40 °C, 96 h |
| 温度周期 | − 40 (0.5 h) ~ 85 °C (0.5 h), 5 cycles |
型號顯示
| CAS - | 1 | 2 | 0 | T | B | 1 |
|---|---|---|---|---|---|---|
|
系列名稱 |
電路數 1：1 電路 (SPDT) 2：2 電路 (2PDT) D：2 連 (Dual SPDT) |
觸點數 2：2 觸點 |
設定方向 0：頂部設定型 |
包裝形式 T：編帶(捲軸封裝) 空白︰塑膠袋散裝 |
端接樣式 A：J形引線 B：鷗翼 |
結構 1：不可清洗型 (無密封膠帶) 標準型 2：不可清洗 (帶密封膠帶) 空欄：空白: 可洗型 (帶密封膠帶) |
型號一覽表
可取得含有化學物質調查 (需會員註冊)。[chemSHERPA-AI 最新版本 2.10.00]
| 型號 | 端接樣式 | 電路數 | 結構 | 包裝數量 | REACH-SVHC | CAD | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CAS-120TA1 | J引線 | 1 | 不可清洗型 (無密封膠帶) | 1000pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-120A1 | J引線 | 1 | 不可清洗型 (無密封膠帶) | 100pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-220TA1 | J引線 | 2 | 不可清洗型 (無密封膠帶) | 1000pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-220A1 | J引線 | 2 | 不可清洗型 (無密封膠帶) | 100pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-D20TA1 | J引線 | 2 連 | 不可清洗型 (無密封膠帶) | 1000pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-D20A1 | J引線 | 2 連 | 不可清洗型 (無密封膠帶) | 100pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-120TB1 | 鷗翼式 | 1 | 不可清洗型 (無密封膠帶) | 1000pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-120B1 | 鷗翼式 | 1 | 不可清洗型 (無密封膠帶) | 100pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-220TB1 | 鷗翼式 | 2 | 不可清洗型 (無密封膠帶) | 1000pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-220B1 | 鷗翼式 | 2 | 不可清洗型 (無密封膠帶) | 100pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-D20TB1 | 鷗翼式 | 2 連 | 不可清洗型 (無密封膠帶) | 1000pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-D20B1 | 鷗翼式 | 2 連 | 不可清洗型 (無密封膠帶) | 100pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-120TA2 | J引線 | 1 | 不可清洗型 (帶密封膠帶) | 1000pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-120A2 | J引線 | 1 | 不可清洗型 (帶密封膠帶) | 100pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-220TA2 | J引線 | 2 | 不可清洗型 (帶密封膠帶) | 1000pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-220A2 | J引線 | 2 | 不可清洗型 (帶密封膠帶) | 100pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-D20TA2 | J引線 | 2 連 | 不可清洗型 (帶密封膠帶) | 1000pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-D20A2 | J引線 | 2 連 | 不可清洗型 (帶密封膠帶) | 100pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-120TB2 | 鷗翼式 | 1 | 不可清洗型 (帶密封膠帶) | 1000pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-120B2 | 鷗翼式 | 1 | 不可清洗型 (帶密封膠帶) | 100pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-220TB2 | 鷗翼式 | 2 | 不可清洗型 (帶密封膠帶) | 1000pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-220B2 | 鷗翼式 | 2 | 不可清洗型 (帶密封膠帶) | 100pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-D20TB2 | 鷗翼式 | 2 連 | 無可清洗型 (帶密封膠帶) | 1000pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-D20B2 | 鷗翼式 | 2 連 | 不可清洗型 (帶密封膠帶) | 100pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-120TA | J引線 | 1 | 可清洗型 (帶密封膠帶) | 1000pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-120A | J引線 | 1 | 可清洗型 (帶密封膠帶) | 100pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-220TA | J引線 | 2 | 可清洗型 (帶密封膠帶) | 1000pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-220A | J引線 | 2 | 可清洗型 (帶密封膠帶) | 100pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-D20TA | J引線 | 2 連 | 可清洗型 (帶密封膠帶) | 1000pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-D20A | J引線 | 2 連 | 可清洗型 (帶密封膠帶) | 100pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-120TB | 鷗翼式 | 1 | 可清洗型 (帶密封膠帶) | 1000pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-120B | 鷗翼式 | 1 | 可清洗型 (帶密封膠帶) | 100pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-220TB | 鷗翼式 | 2 | 可清洗型 (帶密封膠帶) | 1000pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-220B | 鷗翼式 | 2 | 可清洗型 (帶密封膠帶) | 100pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-D20TB | 鷗翼式 | 2 連 | 可清洗型 (帶密封膠帶) | 1000pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CAS-D20B | 鷗翼式 | 2 連 | 可清洗型 (帶密封膠帶) | 100pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|

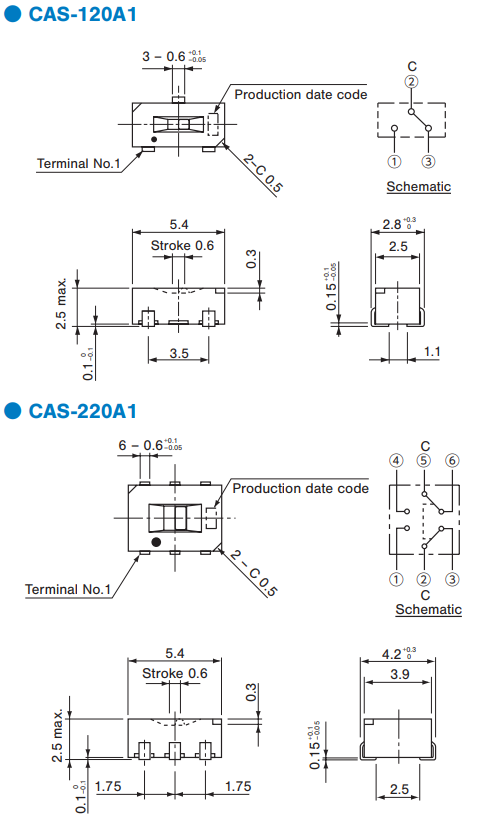

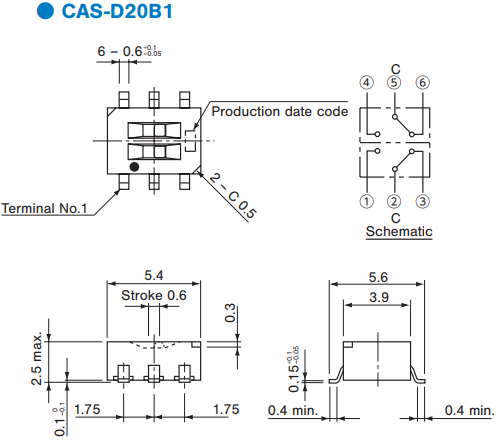

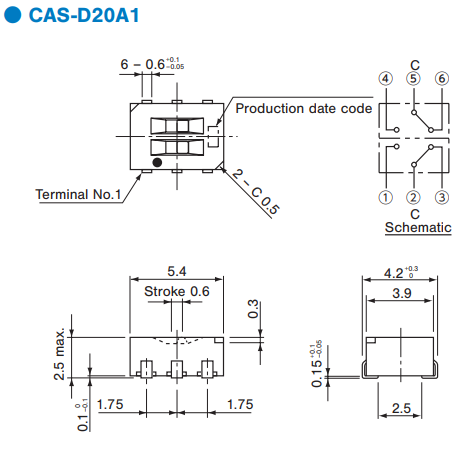

外形尺寸
Unless otherwise specified, tolerance : ± 0.3 (Unit : mm)
● CAS-120A1

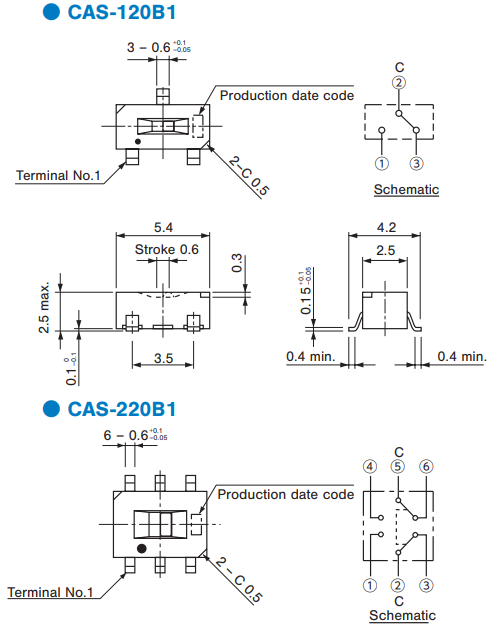

● CAS-120B1

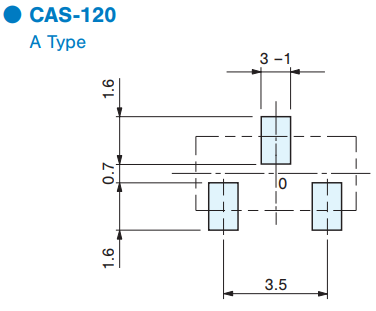

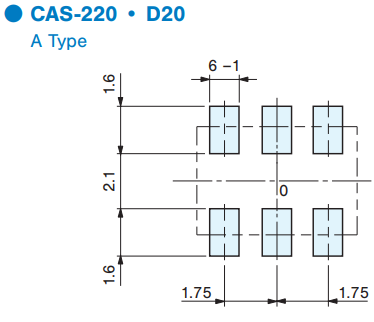

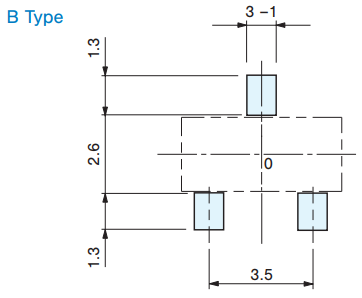

推薦焊盤外形尺寸
(Unit : mm) 3.5
包裝規格
〈Taping packaging specifications〉
● Taping version is packaged in 1000 pcs. per reel. Orders will be accepted for units of 1000 pcs., i.e., 1000, 2000, 3000 pcs., etc.
● Taping version is boxed with two reels (2000 pcs.).
● Maximum number of consecutive missing pieces=2 Leader length and reel dimension are shown in the diagrams below:
(Unit:mm)
-
● Embossed tape dimensions
-
●Reel dimensions
(Conforms to JIS C 0806-3)
(Unit:mm)
-
● CAS-120TA, TB
-
● CAS-220TA, TB・D20TA, TB
(Conforms to JIS C 0806-3, In accordance with EIAJ ET-7200A)
〈Bulk pack specifications〉
● Boxing of bulk pack in a plastic bag is performed with 100 pcs. (standard 500 pcs.) per box.
環境資料
