점퍼 스위치 CAS
- ●구매를 원하시면 대리점에 문의하시거나, 아래 전자상거래사이트를 이용하시기 바랍니다.
판매채널 ;당사 대리점을 클릭확인하세요.- 판매채널당사 대리점은 여기를 클릭하시고 확인하십시오.
점퍼 핀에서 자동 탑재 스위치로!!
특 징특 징
-
자동 탑재 가능
-
표면실장화에 따라 소형, 공간 절약을 실현
-
도금트윈접점에서 뛰어난 접촉 안정성
-
구현 높이 2.5 mm
-
본 시리즈는 함유화학물자조사를 “chemSHERPA” 지정형식으로 취득가능
- 형식 일람표에서 함유 화학물질 조사 다운로드 (SHAI 파일)
표준 사양
| 사용 온도 범위 | − 40 ~ 85 °C |
|---|---|
| 저장 온도 범위 | − 40 ~ 85 °C |
| 밀폐성 | 테이프 씰 부착, 세척 가능 있음 |
| 질량 | Approx. 0.05g (CAS-120) Approx. 0.08g (CAS-220/D20) |
전기적특성
| 접점 정격 | Non-switching:DC50V 100mA Switching:DC6V, 100mA /DC24V, 25mA Minimum:DC20mV 1μA |
|---|---|
| 접촉 저항 | 50 mΩ maximum |
| 절연 저항 | 1000 MΩ (DC100 V) minimum |
| 내전압 | AC500 V, 60 s |
기계적특성
| 작동력 | 0.5 ~ 5 N {0.05 ~ 0.51 kgf} |
|---|---|
| 조작부 강도 | 10 N {1.02 kgf}, 60 s |
| 납땜 성 | 245 ± 3 °C, 2 ~ 3 s |
| 납땜 내열성 | 리플：255 °C (Peak temperature) (아래 프로필 참조) 손 납땜 ：350 ± 10 °C, 3 ~ 4 s |
| 고착성 | 5 N {0.51 kgf} 10 s |
| 내접판 굽힘 성 | Width 90 mm, bend 3 mm, 5 s, 1 time |
| 당겨 떼어 낼 때의 강도 | 5 N {0.51 kgf} 10 s |
〈땜납 내열성 평가 용 리플 로우 프로파일>
환경 특성
| 내진성 | 진폭 1.5mm (전체 진폭) 또는 가속(Acceleration) 98 m/s2, 10-500 Hz, 3 directions for 10 cycles each |
|---|---|
| 내 충격성 | 490 m/s2, 11 ms 6 directions for 3 times each |
| 내구성 | Continuous load 2000 cycles, DC6 ± 0.5 V, 100 ± 10 mA |
| 온도 / 습도 사이클 | −10 ~ 65 °C, 상대 습도 Relative humidity 0 ~ 96 %, 24 h for 10 cycles |
| 내열성 | 85 °C, 96 h |
| 내한성 | − 40 °C, 96 h |
| 온도 사이클 | − 40 (0.5 h) ~ 85 °C (0.5 h), 5 cycles |
모델 번호 지정
| CAS - | 1 | 2 | 0 | T | B | 1 |
|---|---|---|---|---|---|---|
|
시리즈 |
회로수 1：1 회로 (SPDT) 2：2 회로(2PDT) D：이중 SPDT (Dual SPDT) |
접점수 2：2접점 |
설정 방향 0：상단설정형 |
포장 형태 T테이핑 (릴) 공란:폴리백 |
단자 형상 A：J 리드 B：가르 윙 |
구조 1：무 세척 (테이프 씰 없음) 기본 형식 2：무 세척 (테이프 씰 있음) 공란 : 세척 (테이프 씰 있음) |
SPDT : Single Pole Double Throw 2PDT : Two Poles Double Throw
모델 목록
함유 화학물자 조사(chemSHERPA)나 CAD의 다운로드에는 로그인(HP회원 등록)이 필요합니다. [chemSHERPA-AI 최신 버전 2.10.00]
| 모델 번호 | 단자형상 | 회로 | 구조 | 포장 수량 | REACH-SVHC | CAD | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CAS-120TA1 | J 리드 | 1 | 무세척 (테이프씰 없음) | 1000pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-120A1 | J 리드 | 1 | 무세척 (테이프씰 없음) | 100pcs./pack |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-220TA1 | J 리드 | 2 | 무세척 (테이프씰 없음) | 1000pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-220A1 | J 리드 | 2 | 무세척 (테이프씰 없음) | 100pcs./pack |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-D20TA1 | J 리드 | 이중 SPDT | 무세척 (테이프씰 없음) | 1000pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-D20A1 | J 리드 | 이중 SPDT | 무세척 (테이프씰 없음) | 100pcs./pack |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-120TB1 | 가르윙 | 1 | 무세척 (테이프씰 없음) | 1000pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-120B1 | 가르윙 | 1 | 무세척 (테이프씰 없음) | 100pcs./pack |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-220TB1 | 가르윙 | 2 | 무세척 (테이프씰 없음) | 1000pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-220B1 | 가르윙 | 2 | 무세척 (테이프씰 없음) | 100pcs./pack |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-D20TB1 | 가르윙 | 이중 SPDT | 무세척 (테이프씰 없음) | 1000pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-D20B1 | 가르윙 | 이중 SPDT | 무세척 (테이프씰 없음) | 100pcs./pack |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-120TA2 | J 리드 | 1 | 세척가능 (테이프씰첨부) | 1000pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-120A2 | J 리드 | 1 | 세척가능 (테이프씰첨부) | 100pcs./pack |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-220TA2 | J 리드 | 2 | 세척가능 (테이프씰첨부) | 1000pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-220A2 | J 리드 | 2 | 세척가능 (테이프씰첨부) | 100pcs./pack |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-D20TA2 | J 리드 | 이중 SPDT | 세척가능 (테이프씰첨부) | 1000pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-D20A2 | J 리드 | 이중 SPDT | 세척가능 (테이프씰첨부) | 100pcs./pack |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-120TB2 | 가르윙 | 1 | 세척가능 (테이프씰첨부) | 1000pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-120B2 | 가르윙 | 1 | 세척가능 (테이프씰첨부) | 100pcs./pack |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-220TB2 | 가르윙 | 2 | 세척가능 (테이프씰첨부) | 1000pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-220B2 | 가르윙 | 2 | 세척가능 (테이프씰첨부) | 100pcs./pack |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-D20TB2 | 가르윙 | 이중 SPDT | 無세척가능 (테이프씰첨부) | 1000pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-D20B2 | 가르윙 | 이중 SPDT | 세척가능 (테이프씰첨부) | 100pcs./pack |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-120TA | J 리드 | 1 | 세척가능 (테이프씰첨부) | 1000pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-120A | J 리드 | 1 | 세척가능 (테이프씰첨부) | 100pcs./pack |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-220TA | J 리드 | 2 | 세척가능 (테이프씰첨부) | 1000pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-220A | J 리드 | 2 | 세척가능 (테이프씰첨부) | 100pcs./pack |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-D20TA | J 리드 | 이중 SPDT | 세척가능 (테이프씰첨부) | 1000pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-D20A | J 리드 | 이중 SPDT | 세척가능 (테이프씰첨부) | 100pcs./pack |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-120TB | 가르윙 | 1 | 세척가능 (테이프씰첨부) | 1000pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-120B | 가르윙 | 1 | 세척가능 (테이프씰첨부) | 100pcs./pack |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-220TB | 가르윙 | 2 | 세척가능 (테이프씰첨부) | 1000pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-220B | 가르윙 | 2 | 세척가능 (테이프씰첨부) | 100pcs./pack |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-D20TB | 가르윙 | 이중 SPDT | 세척가능 (테이프씰첨부) | 1000pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CAS-D20B | 가르윙 | 이중 SPDT | 세척가능 (테이프씰첨부) | 100pcs./pack |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
외형 치수도
Unless otherwise specified, tolerance : ± 0.3 (Unit : mm)
● CAS-120A1
● CAS-120B1
패널 컷 아웃 치수
(Unit : mm) 3.5
포장 사양
〈Taping packaging specifications〉
● Taping version is packaged in 1000 pcs. per reel. Orders will be accepted for units of 1000 pcs., i.e., 1000, 2000, 3000 pcs., etc.
● Taping version is boxed with two reels (2000 pcs.).
● Maximum number of consecutive missing pieces=2 Leader length and reel dimension are shown in the diagrams below:
(Unit:mm)
-

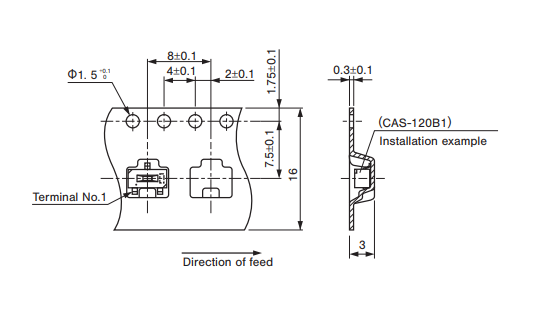

● Embossed tape dimensions
-
●Reel dimensions
(Conforms to JIS C 0806-3)
(Unit:mm)
-
● CAS-120TA, TB
-
● CAS-220TA, TB・D20TA, TB
(Conforms to JIS C 0806-3, In accordance with EIAJ ET-7200A)
〈Bulk pack specifications〉
● Boxing of bulk pack in a plastic bag is performed with 100 pcs. (standard 500 pcs.) per box.
환경관련데이트
