トグルスイッチ ATLE/ATE4

FeaturesFeatures

A	TLE	4	2	D-	2	M	3-	Z
シリーズ名	操作形態 TE: スタンダードトグル TLE: ロッキングトグル	ボックス形状 4: 4極ボックス Blank: 低背型	極数 2: 2極 4: 4極	スイッチ特性 D: On-On E: On-Off-On N: On-On	端子形状 2: PC端子 5: R/A端子 0.2インチピッチ 6: R/A端子 0.3インチピッチ	操作部形状 M: スタンダード	ブラケット 3: なし 4: 有

TLE

D-

シリーズ名

操作形態

TE: スタンダードトグル

TLE: ロッキングトグル

ボックス形状

4: 4極ボックス

Blank: 低背型

極数

2: 2極

4: 4極

スイッチ特性

D: On-On

E: On-Off-On

N: On-On

端子形状

2: PC端子

R/A端子
0.2インチピッチ

R/A端子
0.3インチピッチ

操作部形状

M: スタンダード

ブラケット

3: なし

4: 有

◆操作形態の種類

型式一覧表

型式	ボックス形状	端子形状	スイッチ特性	ブラケット	操作部形状	CAD

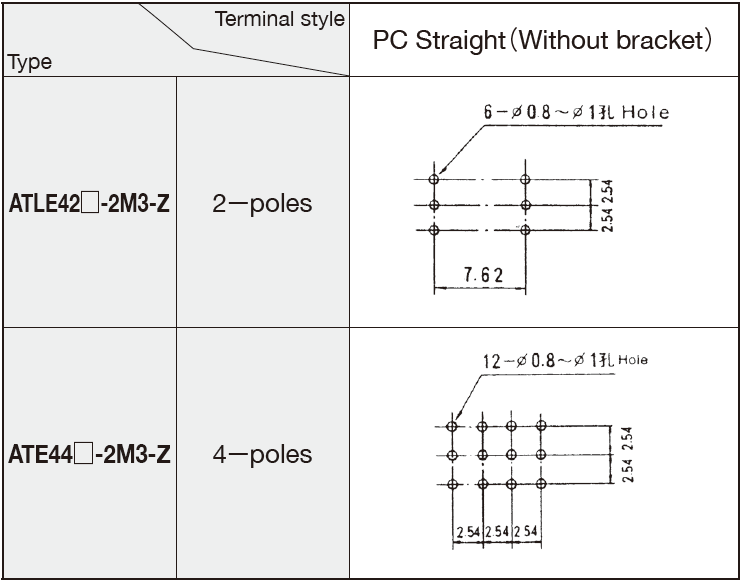

型式：ATE44E-2M3-Z^☆	4極ボックス	PC端子	ON-OFF-ON	なし	スタンダード	3D CAD（Any Model）

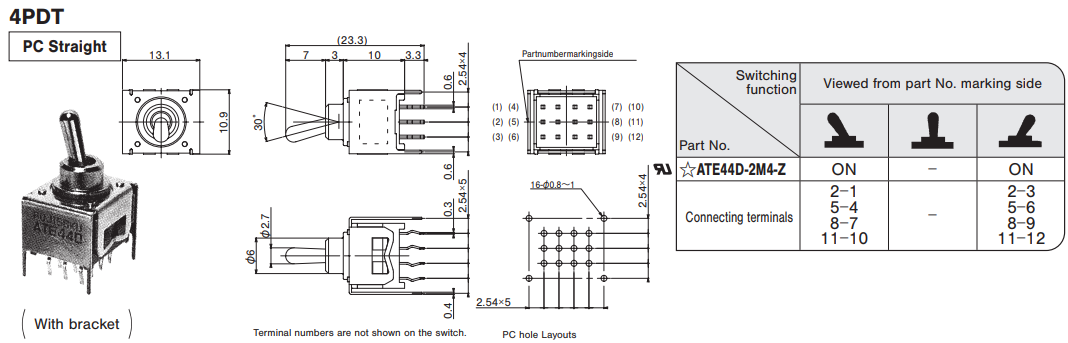

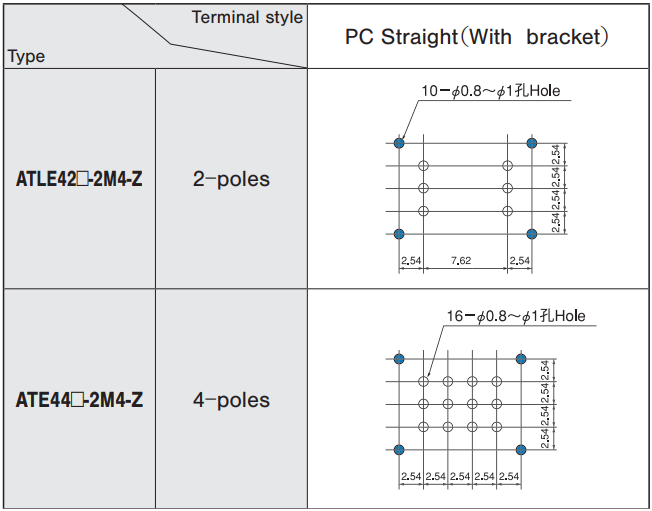

型式：ATE44D-2M4-Z^☆	4極ボックス	PC端子	ON-ON	有	スタンダード	3D CAD（Any Model）

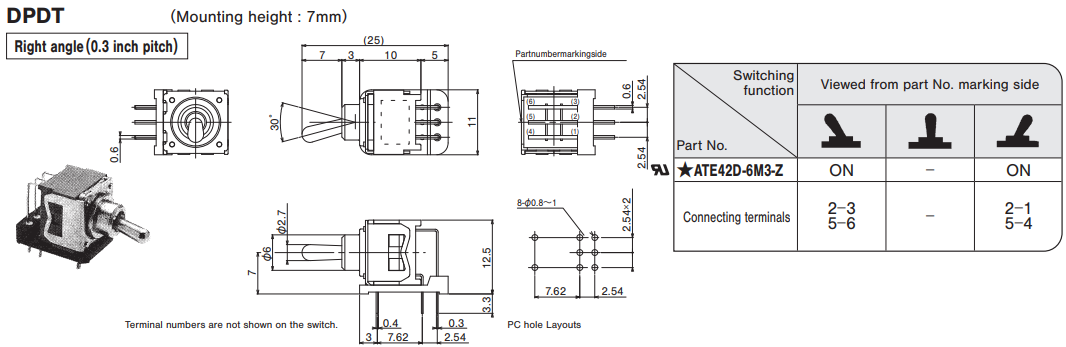

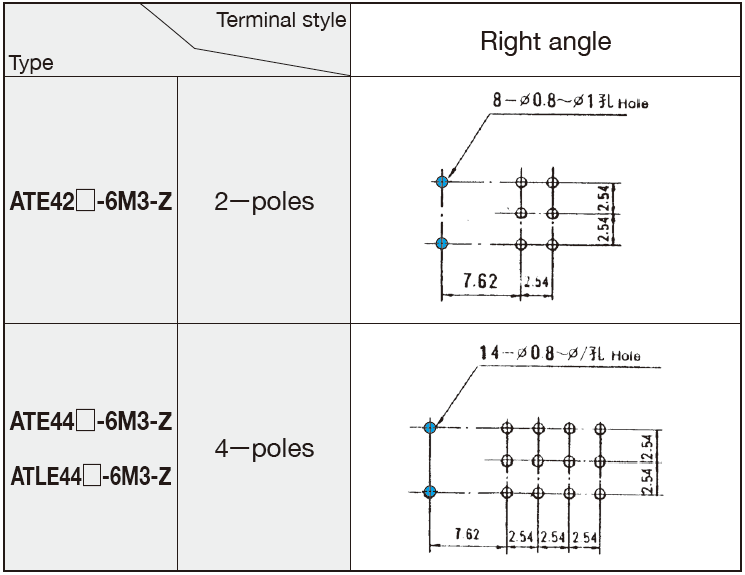

型式：ATE42D-6M3-Z^★	4極ボックス	R/A 0.3"ピッチ	ON-ON	なし	スタンダード	3D CAD（Any Model）

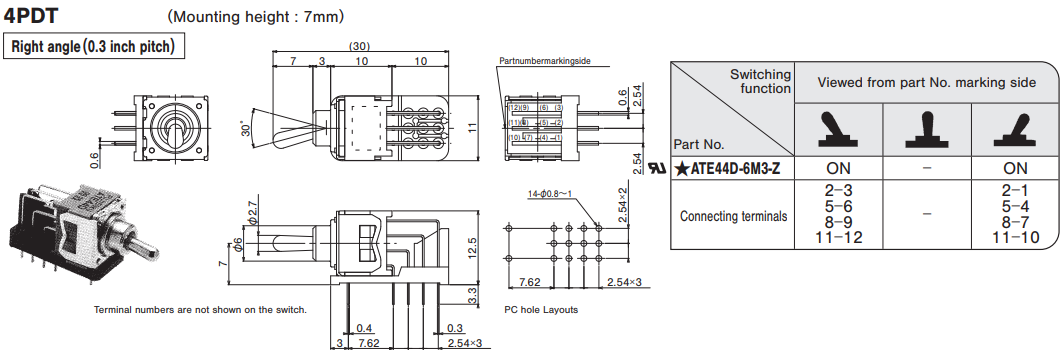

型式：ATE44D-6M3-Z^★	4極ボックス	R/A 0.3"ピッチ	ON-ON	なし	スタンダード	3D CAD（Any Model）
型式：ATLE42D-2M3-Z^★	4極ボックス	PC端子	ON-ON	なし	ロッキング	3D CAD（Any Model）

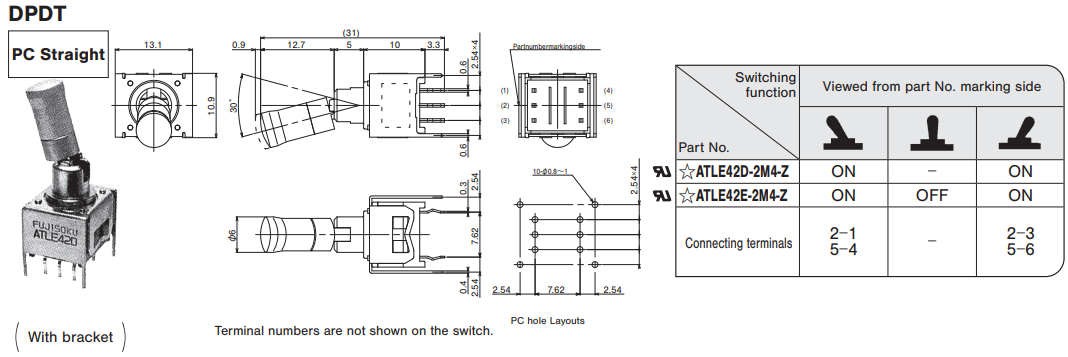

型式：ATLE42D-2M4-Z^☆	4極ボックス	PC端子	ON-ON	有	ロッキング	3D CAD（Any Model）
型式：ATLE42E-2M4-Z^☆	4極ボックス	PC端子	ON-OFF-ON	有	ロッキング	3D CAD（Any Model）

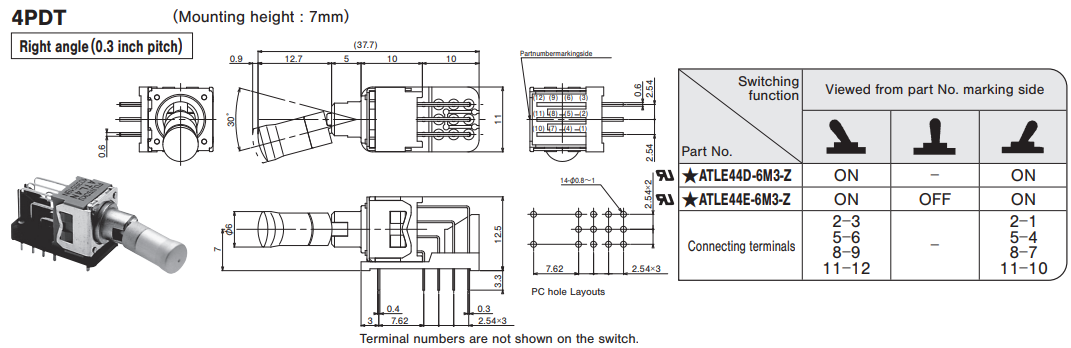

型式：ATLE44D-6M3-Z^★	4極ボックス	R/A 0.3"ピッチ	ON-ON	なし	ロッキング	3D CAD（Any Model）
型式：ATLE44E-6M3-Z^★	4極ボックス	R/A 0.3"ピッチ	ON-OFF-ON	なし	ロッキング	3D CAD（Any Model）

☆が付されている型式は準標準品 / です。
★が付されている型式は受注生産品です。

種類	型式	色調	外形寸法図
ロッキングタイプ (ATLE)用キャップ	140000470225 (標準付属品)	シルバー

ロッキングタイプ(ATLE)は、スイッチ購入時にシルバーのキャップが標準付属品として取り付けてあります。

定格	最大定格:AC/DC48V 50mA 最小定格:AC/DC20mV 1μA UL:AC/DC48V 50mA
初期接触抵抗	100mΩ 以下 (AC200μ V 1.5mA)
耐電圧	AC500V 1分間
絶縁抵抗	500MΩ 以上 (DC250V)
電気的寿命	最大定格にて 10,000回
使用温度範囲	-20℃～＋85℃
保存温度範囲	-40℃～＋85℃
