搖頭開關 ATE4/ATLE4
- ●購買此產品，請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道 ;請確認我們的經銷商。- 銷售渠道點擊此處確認我們的經銷商。
帶鎖定桿的超小型撥動開關
特 徵特 徵
-
通過採用夾子機構高接觸可靠性。
-
可水洗
標準規格
| 額定 | 最大額定:AC/DC48V 50mA 最小額定:AC/DC20mV 1μA |
|---|---|
| 初始接觸電阻 | 100mΩ 以下 (AC200μ V 1.5mA) |
| 介電強度 | AC500V 1分間 |
| 絕緣阻抗 | 500MΩ 以上 (DC250V) |
| 電氣壽命 | 最大額定 10,000回 |
| 工作溫度範圍 | -20℃～＋85℃ |
| 儲存溫度範圍 | -40℃～＋85℃ |
註意事項
| 助焊劑清潔 |
溶劑：氟或酒精類型。 焊接後清洗應在端子後進行 溫度降至90℃或以下，或離開開關後,在室溫下持續五分鐘或更長時間。 |
|---|---|
| 焊接規格 |
手工焊接 裝置：烙鐵 380℃，最大; 最多3秒 自動焊接 裝置：噴射波型或浸入式 275℃，最大; 6秒，最大。 預熱應在80℃的溫度範圍內進行到120℃並在120秒內 |
| 安裝開關 |
安裝開關之前，請勿彎曲端子引腳PC板。 安裝交換機後，請勿將設備放置在這樣的位置將裝置重量施加到執行器上的方法開關。 請勿對執行器施加超過12.7 N的負載。 |
型號顯示
| A | TEL | 4 | 2 | D- | 2 | M | 3- | Z |
|---|---|---|---|---|---|---|---|---|
|
系列名稱 |
操作部形狀 TE:標準類型 |
箱形 4:4極箱子 |
極數 2:2極 |
開關特性 D:ON-ON |
端接樣式 2:P/C端子 |
操作部形狀 M:標準 |
支架 3: 沒有支架 |
型號一覽表
| 型號 | 箱形 | 端接樣式 | 開關特性 | 支架類型 | CAD |
|---|---|---|---|---|---|
| ☆ATE44E-2M3-Z | 4-poles box | PC Straight | ON-OFF-ON | 標準 | |
| ☆ATE44D-2M4-Z | 4-poles box | PC Straight | ON-ON | 標準 | |
| ★ATE42D-6M3-Z | 4-poles box | 0.3R/A Mounting height : 7mm | ON-ON | 標準 | |
| ★ATE44D-6M3-Z | 4-poles box | 0.3R/A Mounting height : 7mm | ON-ON | 標準 | |
| ★ATLE42D-2M3-Z | 4-poles box | PC Straight | ON-ON | 槓桿鎖定型 | |
| ☆ATLE42D-2M4-Z | 4-poles box | PC Straight | ON-ON | 槓桿鎖定型 | |
| ☆ATLE42E-2M4-Z | 4-poles box | PC Straight | ON-OFF-ON | 槓桿鎖定型 | |
| ★ATLE44D-6M3-Z | 4-poles box | 0.3 R/A Mounting height : 7mm | ON-ON | 槓桿鎖定型 | |
| ★ATLE44E-6M3-Z | 4-poles box | 0.3 R/A Mounting height : 7mm | ON-OFF-ON | 槓桿鎖定型 |
☆半標準產品 / ★客製化產品
另售配件
| 種類 | 型號 | 顏色 | 外形尺寸 |
|---|---|---|---|
| 槓桿鎖定型(ATLE)用Cap | 140000470225 (標準配件) | 銀色 |  |
※對於鎖定型（ATLE），購買開關時，銀色蓋子會作為標準配件附送

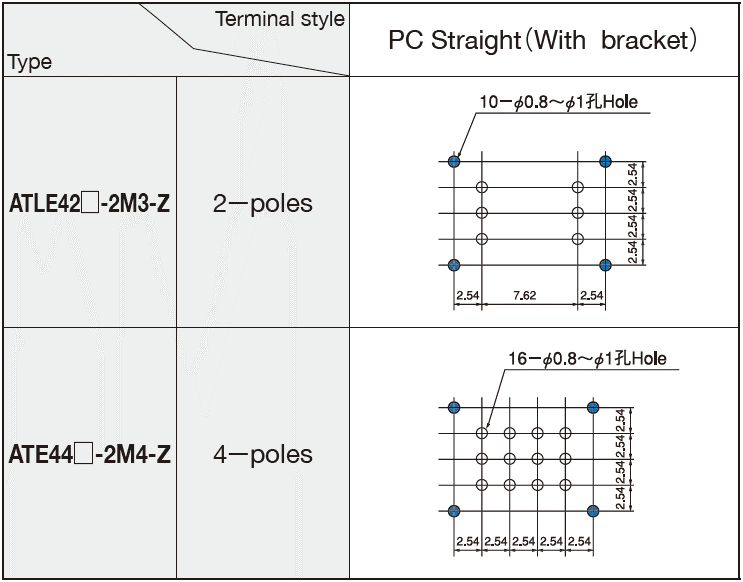

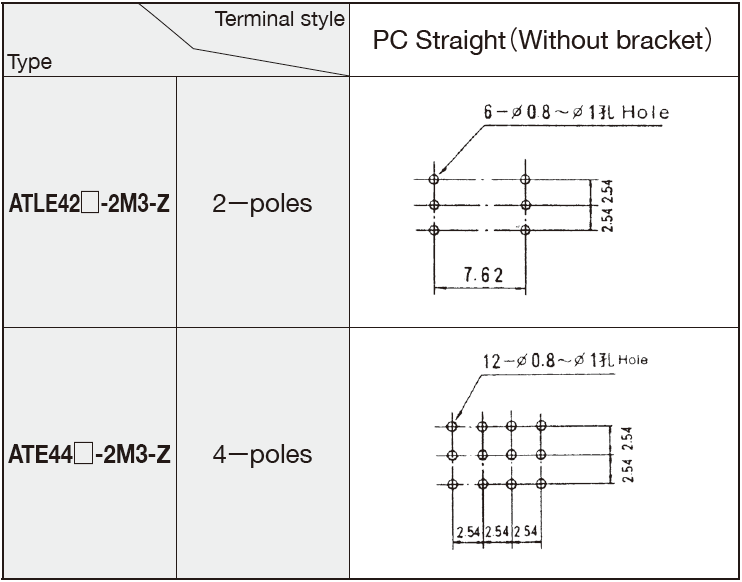

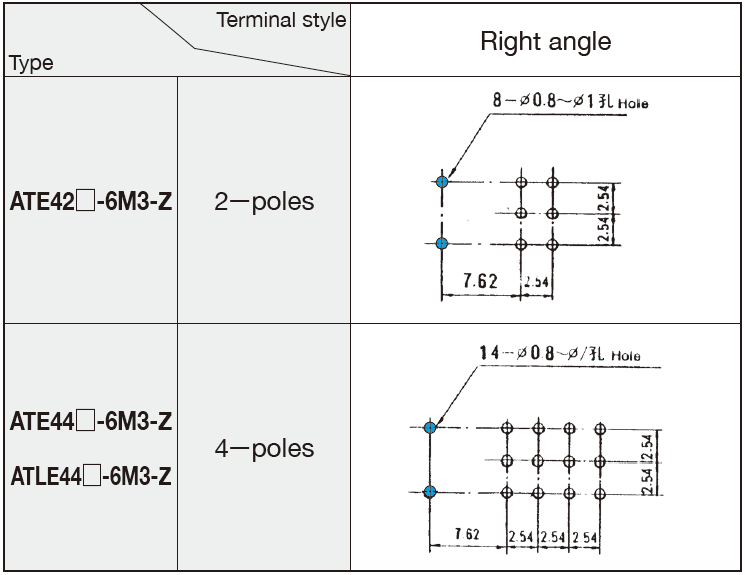

外形尺寸
(Unit:mm)
包裝規格
環境資料
