レバー・ロッカースイッチ 8HD

防塵レバー・ロッカースイッチ

FeaturesFeatures



• 8HDレバー・口ッカースイッチは、8Hタイプに防塵構造を持たせたスイッチで塵埃などの多い悪環境下でのご使用に最適です。

• またツヤ消し加工を施した4色のカラフルなレバー・口ッカ一、取付枠が用意してありますので、パネルデザインに合わせてご使用ください。



• ❶防塵構造になっています。
  ❷取り付けはスナップイン方式です。
  (取り付け孔寸法は8Hタイプと同じ)
  ❸パネルに連続取り付けしても各スイッチ間に隙間が生じません。
  ❹パネルデザインに調和するツヤ消し仕上げのカラフルなレバー・口ッカーが取り付けられます。



型式表示

◆端子形状

型式一覧表

別売アクセサリー

種類	型式	色調	外形寸法図
取付枠 (+ステンレス鋼板)	140000340127 +140000600181	白
	140000340129 +140000600181	黒
	140000340130 +140000600181	グレー
ステンレス鋼板のみ	140000600181

標準アクセサリー

種類	型式	色調	外形寸法図
レバー	140000050558	白
	140000050559	赤
	140000050560	黒
	140000050561	グレー
ロッカー	140000480594	白
	140000480595	赤
	140000480596	黒
	140000480597	グレー

標準仕様

外形寸法図

(Unit:mm)

パネル抜孔図

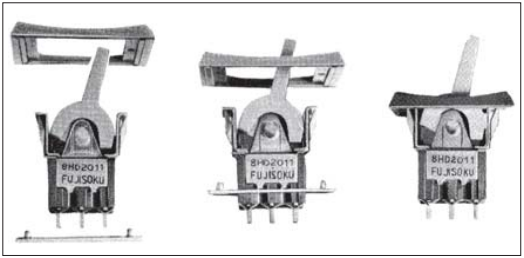

レバー・ロッカー／取付枠の取付方法

プリント基板孔あけ寸法

取扱注意事項

◆はんだ付け仕様

• 手付け
  装　置：はんだゴテ
  ①420℃, Max.; 3 sec., Max.
• フローライン
  ②275℃ ± 10℃, Max.; 5 seconds, Max.
  上記、はんだ付け条件はPC端子タイプのみです。

◆洗浄仕様

• 溶剤は、フッソ系またはアルコール系のものをご使用ください。
• エイトスイッチシリーズは、防水構造になっていないため、PC板洗浄を要する場合は、スイッチ本体に洗浄液がかからないよう半田面をブラシ洗浄してください。

◆取り付けについて

• プリント基板取り付け前に端子は曲げないでください。
• スイッチを取り付けた後、スイッチのツマミなどに装置の重量がかかるような置き方は避けてください。
• PC端子タイプのパネル固定はパネルへスイッチネジ本体をネジ止めしてからプリント基板へはんだ付けして下さい。
