레버/로커 스위치 8HD

방진 레버 로커 스위치

특 징특 징

• 8HD 레버 로커 스위치는 8H 유형에 방진 구조를 갖게 한 스위치에 먼지 등이 많은 열악한 환경에서의 사용에 적합하다.

• 조작부는 윤기 끄고 마무리를 한 우아한 4 색 레버 로커를 준비하고 있기 때문에, 패널 디자인에 맞게 선택하십시오.

• ❶ 방진 구조로되어 있습니다.

  ❷ 설치 스냅인 방식입니다. (설치 구멍 치수는 8H 타입과 동일합니다.)
  ❸ 패널에 연속 설치하여도 각 스위치 사이에 간격이 생기지 않습니다.
  ❹ 패널 디자인에 조화를 이루는 윤기 끄고 끝 마무리 화려한 레버가 설치되어 있습니다.

모델 번호 지정

주) 상기 조합에 의한 형명은 등록하고없는 기종도 있으므로 각 시리즈의 품종 목록에서 확인을 부탁드립니다.

모델 목록

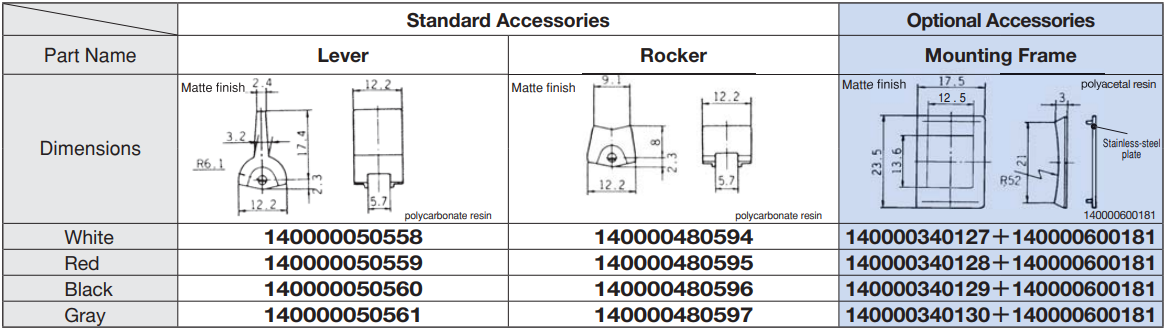

별매 액세서리

종류	형식	색조	외형치수
설치 프레임 (+스테인리스 스틸 플레이트)	140000340127 +140000600181	흰색
	140000340129 +140000600181	블랙
	140000340130 +140000600181	회색
스테인레스 스틸 플레이트 전용	140000600181

표준 액세서리 (본체 부속 부품)

종류	형식	색조	외형치수
레버	140000050558	흰색
	140000050559	빨간색
	140000050560	블랙
	140000050561	회색
로커	140000480594	흰색
	140000480595	빨간색
	140000480596	블랙
	140000480597	회색

표준 사양

외형 치수도

(Unit:mm)

패널 컷 아웃 치수

레버 ・ 로커 설치 순서

장착 프레임 장착 방법

※아래 사진과 같이 장착 프레임을 설치하십시오.

◆패널에 스위치를 장착하려면 좌우에 균일 한 압력으로 패널 쪽에서 스위치를 누릅니다.

표준 부속품

◆첨부 부품

※ご注文時にレバーかロッカーのいずれか1 つを形名にてご指定ください。

인쇄 회로 기판 드릴링 치수

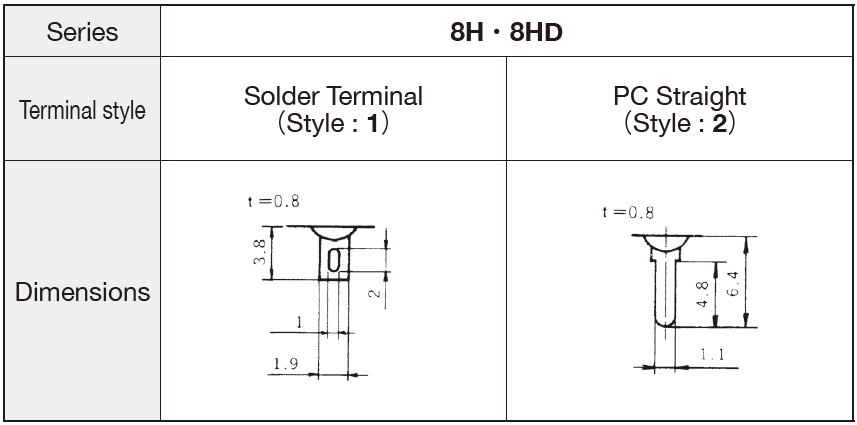

단자 형상

취급주의 사항

◆납땜 사양

• 수동
  장비 : 납땜기
  ①420 ℃, Max .; 3 sec., Max.
• 플로우 라인
  ②275 ℃ ± 10 ℃, Max .; 5 seconds, Max.
  상기 납땜 조건은 PC 터미널 종류뿐입니다.

◆세정 사양

• 용제는 불소계 또는 알코올 계의 것을 사용하십시오.
• ８ 스위치 시리즈는 방수 구조로되어 있지 않기 때문에, PC 판 세척을 요하는 경우는 스위치 본체에 세정액이 닿지 않도록 납땜면을 브러쉬 세척하십시오.

◆설치 방법

• 인쇄 회로 기판 설치 전에 단자는 구부리지 마십시오.
• 스위치를 연결 한 후 스위치 노브 등에 장비의 중량이 걸리는 놓는 방법은 피하십시오.
• PC 단자 타입의 패널 고정 패널로 스위치 나사 본체를 나사로 고정하고 기판에 납땜하십시오.
