照光式押ボタンスイッチ TP/TPL

TP/TPL ※写真は別売アクセサリーのボタン, 取付枠を装着したイメージ

TP/TPL ※写真は別売アクセサリーのボタン, 取付枠を装着したイメージ

お問い合わせ

●お求めの際は、セールスネットワークまたは次のWeb通販サイトをご利用ください。

超小形押ボタンスイッチ

FeaturesFeatures

口ングスト口ーク

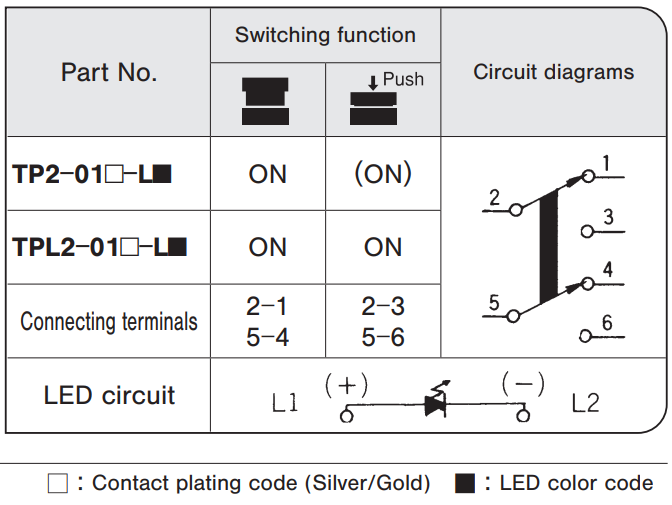

単キー2回路トランスファータイプ、ロックストローク1ミリ、フルスト口ーク1.5ミリの超小形スイッチです

接触信頼性
接触部はクリップ式接触機構の採用により高信頼性です。はんだ耐熱性の向上:端子構造の改善により、はんだ熱による接点の接触障害を防止し信頼性を向上させ、かつ同極に2本ずつ端子を配置して端子にジャンパ一線としての機能を付加しました。

プリント基板専用
端子ピッチはすべてインチサイズ（2.54ミリの倍数）です。独自の端子形状により、はんだディップ時のプリント基板面からの浮き上がりがありません。アクセサリー:カラーボタン、取付枠、LED照光など付属部品を豊富にそろえました。

フラックス侵入防止
端子部はエポキシ樹脂により完全密封されています。、高耐熱樹脂を採用しました。（TMシリーズのみ）

照光・アクセサリー
カラーボタン・取付枠・LED照光などの付属品を豊富にそろえました。ユニット作製:TM・TR搭載によるキーボードスイッチのユニット設計、製作ができます。
フリーチョイス
当社LTR・LTMシリーズと同一パネル面上に取付可能寸法になっております。用途により豊富な組合せをお選びください。
ユニット作製
プリント基板を含めたキーボードスイッチのユニットも設計製作いたします。

標準仕様

定格	銀メッキ接点：DC30V 0.1A Max. 金メッキ接点：DC30V 0.1A Max. 1μA min.
初期接触抵抗	銀メッキ接点： 50mΩ以下金メッキ接点： 100mΩ以下 (AC200μ V 1.5mA)
耐電圧	AC500V 1分間
絶縁抵抗	100MΩ以上（DC500V）
電気的寿命	10,000 回
作動力	TP:1.47±0.98N （モーメンタリー） TPL:2.45±0.98N （プッシュロック）
使用温度範囲	－10～＋70℃
保存温度範囲	－25～＋85℃

型式表示

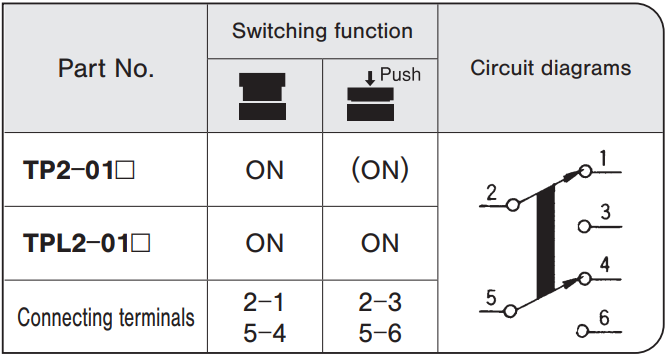

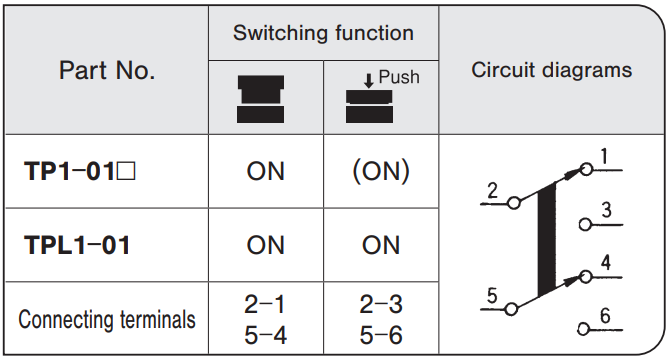

T	P	L	1-	01	G-	L2
シリーズ名	接触方法 P:ノン・ショーティング	操作特性無し：モーメンタリー L:ロック	構造	登録番号	接点メッキ無し:銀メッキ接点 G:金メッキ接点	LED色調無し：非照光 L2:赤 L5:緑 L8:黄

G-

シリーズ名

接触方法

P:ノン・ショーティング

操作特性

無し：モーメンタリー

L:ロック

構造

登録番号

接点メッキ

無し:銀メッキ接点

G:金メッキ接点

LED色調

無し：非照光

L2:赤

L5:緑

L8:黄

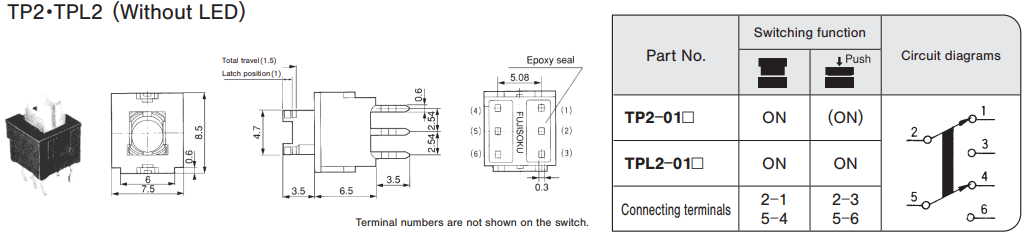

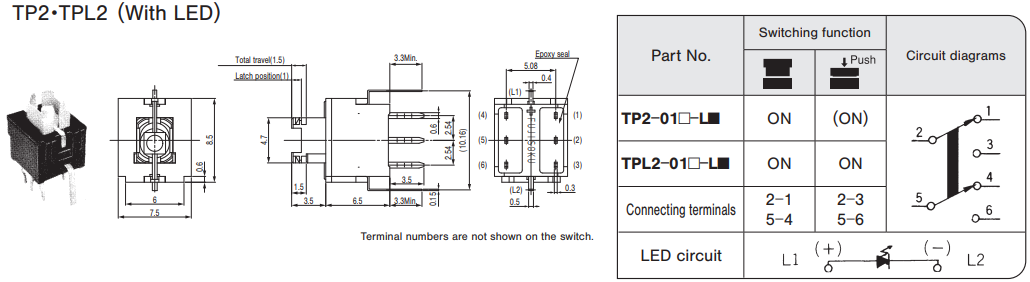

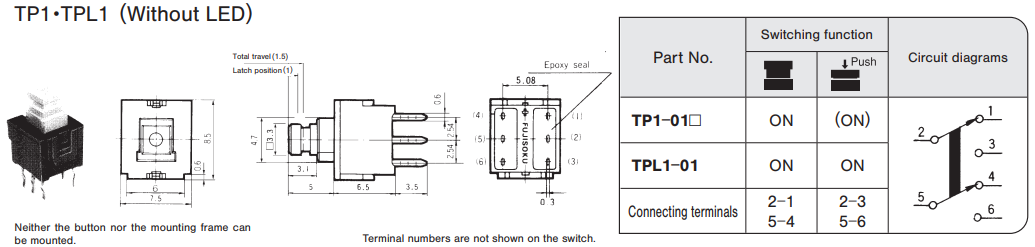

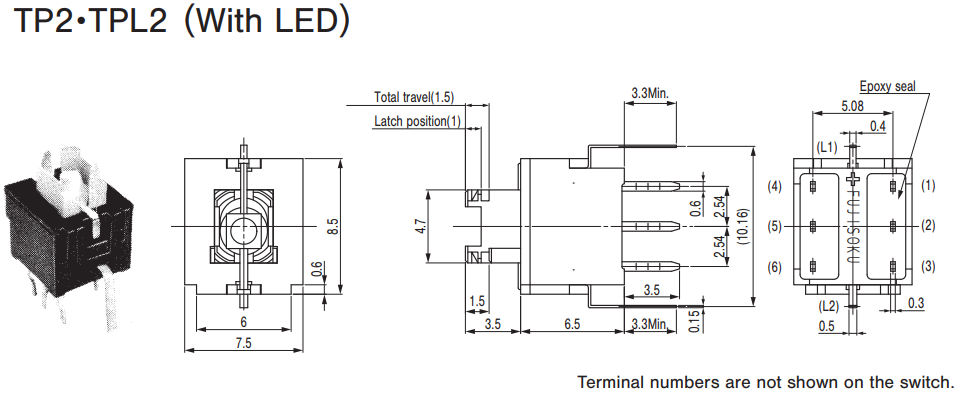

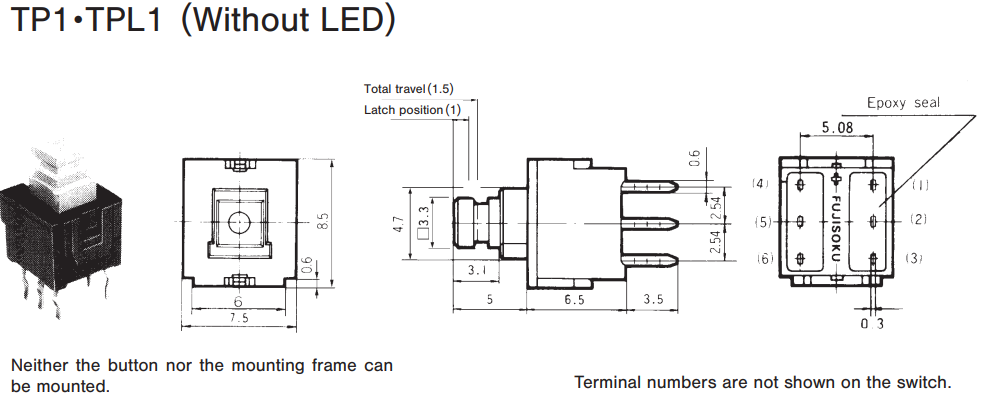

型式一覧表

型式	接点メッキ	LED色調	操作特性	CAD
TP1－01	銀メッキ	―	モーメンタリー	3D CAD（Any Model）
TPL1－01	銀メッキ	―	ロック	3D CAD（Any Model）
TP2－01	銀メッキ	―	モーメンタリー	3D CAD（Any Model）
TPL2－01	銀メッキ	―	ロック	3D CAD（Any Model）
★TP1－01G	金メッキ	―	モーメンタリー	3D CAD（Any Model）
★TP2－01G	金メッキ	―	モーメンタリー	3D CAD（Any Model）
★TPL2－01G	金メッキ	―	ロック	3D CAD（Any Model）
☆TP2－01－L2	銀メッキ	赤	モーメンタリー	3D CAD（Any Model）
TP2－01－L5	銀メッキ	緑	モーメンタリー	3D CAD（Any Model）
☆TP2－01－L8	銀メッキ	黄	モーメンタリー	3D CAD（Any Model）
★TP2－01G－L2	金メッキ	赤	モーメンタリー	3D CAD（Any Model）
★TP2－01G－L5	金メッキ	緑	モーメンタリー	3D CAD（Any Model）
★TP2－01G－L8	金メッキ	黄	モーメンタリー	3D CAD（Any Model）
☆TPL2－01－L2	銀メッキ	赤	ロック	3D CAD（Any Model）
TPL2－01－L5	銀メッキ	緑	ロック	3D CAD（Any Model）
☆TPL2－01－L8	銀メッキ	黄	ロック	3D CAD（Any Model）
★TPL2－01G－L2	金メッキ	赤	ロック	3D CAD（Any Model）
★TPL2－01G－L5	金メッキ	緑	ロック	3D CAD（Any Model）
★TPL2－01G－L8	金メッキ	黄	ロック	3D CAD（Any Model）

☆が付されている型式は準標準品 / です。
★が付されている型式は受注生産品です。

別売アクセサリー

1. 照光式／非照光式カラーボタン

サイズ・形状	照光/ 非照光	色調	型式
□7.5 ㎜	非照光	黒	140007480234
		グレー	140007480235
		白	140007480236
		アイボリー	140007480237
		赤	140007480231
	照光	透明	140007480466
		赤透明	140007480238
		緑透明	140007480239
		黄透明	140007480240
Φ7.5 ㎜	非照光	黒	140007480272
		グレー	140007480273
		白	140007480274
		赤	140007480269
	照光	透明	140007480467
		赤透明	140007480276
		緑透明	140007480277
		黄透明	140007480278
□10 ㎜	非照光	黒	140007480244
		グレー	140007480245
		白	140007480246
		アイボリー	140007480247
		赤	140007480241
Φ10 ㎜	非照光	黒	140007480282
		グレー	140007480283
		白	140007480284
		アイボリー	140007480285
		赤	140007480279

2. 取付枠

適用サイズ・形状	色調	型式
□7.5 ㎜用	黒	140000340191
	グレー	140000340192
	白	140000340193
	アイボリー	140000340194
Φ7.5 ㎜用	黒	140000340195
	グレー	140000340196
	白	140000340197
□10 ㎜用	黒	140000340187
	グレー	140000340188
	白	140000340189
Φ10 ㎜用	黒	140000340199
	グレー	140000340200
	白	140000340201
	アイボリー	140000340202
