タクティールスイッチ CF-CA
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
ライトアングル面実装タクティールスイッチ
特 徴特 徴
-
ライトアングルタクティールスイッチ
-
豊富なバリエーション（ツマミ長さ、サポート端子）
-
銀メッキ、金メッキ仕様
-
樹脂ボタンタイプ
標準仕様
| 定格 | 最大定格:1VA MAX （DC32V MAX50mA MAX） 最小定格: （銀接点）DC5V 1mA （金接点）DC5V 10μA |
|---|---|
| 初期接触抵抗 | 100mΩ以下 |
| 耐電圧 | AC250V（50〜60Hz） 1分間 |
| 絶縁抵抗 | 100MΩ以上（DC100V） |
| ストローク | 0.25mm |
| 作動力 | 3±1.5N ｛305±153g｝ |
| 電気的寿命 | 最大定格にて 100,000回 |
| 使用温度範囲 | -40〜＋90℃ |
| 保存温度範囲 | -40〜＋90℃ |
型式表示
| CF-CA - | 1 | C | B4 - | P4 | 1 | 2 | T |
|---|---|---|---|---|---|---|---|
|
シリーズ名 |
極数 01: 1 bit |
スイッチ特性 C: OFF-（ON） |
端子形状 B4: Gull wing R/A |
操作部形状 P1: 樹脂ボタン 1.1mm P3: 樹脂ボタン 4.0mm |
サポート端子 0: なし |
接点材質 1: 銀メッキ |
包装形態 T:テーピング |
型式一覧表
| 型式 | 極数 | スイッチ特性 | 接点材質 | 操作部形状 | 端子形状 | 包装数量 | CAD |
|---|---|---|---|---|---|---|---|
| CF-CA-1CB4-P211T | 1極 | OFFー（ON） | 銀メッキ | 樹脂ボタン 2.4mm | R/Aサポート端子有 | 500pcs./reel | |
| CF-CA-1CB4-P101T | 1極 | OFFー（ON） | 銀メッキ | 樹脂ボタン 1.1mm | R/Aサポート端子無 | 500pcs./reel | |
| CF-CA-1CB4-P111T | 1極 | OFFー（ON） | 銀メッキ | 樹脂ボタン 1.1mm | R/Aサポート端子有 | 500pcs./reel | |
| CF-CA-1CB4-P201T | 1極 | OFFー（ON） | 銀メッキ | 樹脂ボタン 2.4mm | R/Aサポート端子無 | 500pcs./reel | |
| CF-CA-1CB4-P401T | 1極 | OFFー（ON） | 銀メッキ | 樹脂ボタン 4.0mm | R/Aサポート端子無 | 500pcs./reel | |
| CF-CA-1CB4-P411T | 1極 | OFFー（ON） | 銀メッキ | 樹脂ボタン 4.0mm | R/Aサポート端子有 | 500pcs./reel | |
| CF-CA-1CB4-P101 | 1極 | OFFー（ON） | 銀メッキ | 樹脂ボタン 1.1mm | R/Aサポート端子無 | 20pcs./pack | |
| CF-CA-1CB4-P111 | 1極 | OFFー（ON） | 銀メッキ | 樹脂ボタン 1.1mm | R/Aサポート端子有 | 20pcs./pack | |
| CF-CA-1CB4-P201 | 1極 | OFFー（ON） | 銀メッキ | 樹脂ボタン 2.4mm | R/Aサポート端子無 | 20pcs./pack | |
| CF-CA-1CB4-P211 | 1極 | OFFー（ON） | 銀メッキ | 樹脂ボタン 2.4mm | R/Aサポート端子有 | 20pcs./pack | |
| CF-CA-1CB4-P401 | 1極 | OFFー（ON） | 銀メッキ | 樹脂ボタン 4.0mm | R/Aサポート端子無 | 20pcs./pack | |
| CF-CA-1CB4-P411 | 1極 | OFFー（ON） | 銀メッキ | 樹脂ボタン 4.0mm | R/Aサポート端子有 | 20pcs./pack | |
| CF-CA-1CB4-P102T | 1極 | OFFー（ON） | 金メッキ | 樹脂ボタン 1.1mm | R/Aサポート端子無 | 500pcs./reel | |
| CF-CA-1CB4-P112T | 1極 | OFFー（ON） | 金メッキ | 樹脂ボタン 1.1mm | R/Aサポート端子有 | 500pcs./reel | |
| CF-CA-1CB4-P202T | 1極 | OFFー（ON） | 金メッキ | 樹脂ボタン 2.4mm | R/Aサポート端子無 | 500pcs./reel | |
| CF-CA-1CB4-P212T | 1極 | OFFー（ON） | 金メッキ | 樹脂ボタン 2.4mm | R/Aサポート端子有 | 500pcs./reel | |
| CF-CA-1CB4-P402T | 1極 | OFFー（ON） | 金メッキ | 樹脂ボタン 4.0mm | R/Aサポート端子無 | 500pcs./reel | |
| CF-CA-1CB4-P412T | 1極 | OFFー（ON） | 金メッキ | 樹脂ボタン 4.0mm | R/Aサポート端子有 | 500pcs./reel | |
| CF-CA-1CB4-P102 | 1極 | OFFー（ON） | 金メッキ | 樹脂ボタン 1.1mm | R/Aサポート端子無 | 20pcs./pack | |
| CF-CA-1CB4-P112 | 1極 | OFFー（ON） | 金メッキ | 樹脂ボタン 1.1mm | R/Aサポート端子有 | 20pcs./pack | |
| CF-CA-1CB4-P202 | 1極 | OFFー（ON） | 金メッキ | 樹脂ボタン 2.4mm | R/Aサポート端子無 | 20pcs./pack | |
| CF-CA-1CB4-P212 | 1極 | OFFー（ON） | 金メッキ | 樹脂ボタン 2.4mm | R/Aサポート端子有 | 20pcs./pack | |
| CF-CA-1CB4-P402 | 1極 | OFFー（ON） | 金メッキ | 樹脂ボタン 4.0mm | R/Aサポート端子無 | 20pcs./pack | |
| CF-CA-1CB4-P412 | 1極 | OFFー（ON） | 金メッキ | 樹脂ボタン 4.0mm | R/Aサポート端子有 | 20pcs./pack |
外形図
(Unit:mm)

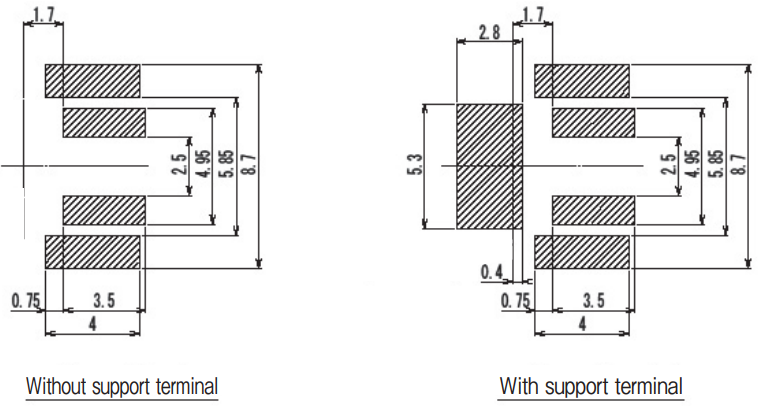

プリント基板寸法図
はんだ付け仕様

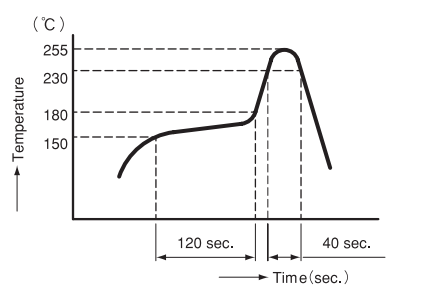

（1）リフローライン
●リフロー回数：2回
（2）手付け
装置：はんだゴテ
350°C ±10°C, Max.; 3 seconds, Max.
洗浄仕様
- 溶剤は水又はアルコールをご使用ください。又、使用に際し ては十分なご確認をお願いします。
- 洗浄方法は浸漬のみとなります。洗浄時間は最大2分間と なりますが、極力短時間でお願いします。
- はんだ付け後洗浄する場合は、スイッチの温度が室温30℃ 以下に冷えてから洗浄してください。
- 洗浄後は十分な乾燥をお願いします。不十分な場合、作動 力のバラツキや電気的破壊につながりかねません。
包装仕様
(1) テーピング
テーピング テーピングは500個／リールで出荷致します。 テーピングリールの箱詰めは、１リール毎にリー ル箱に包装致します。
製品の脱落は、連続２個以内と致します。 テープのリーダ部，空部および製品表示方法を下 図に示します。
(Unit:mm)

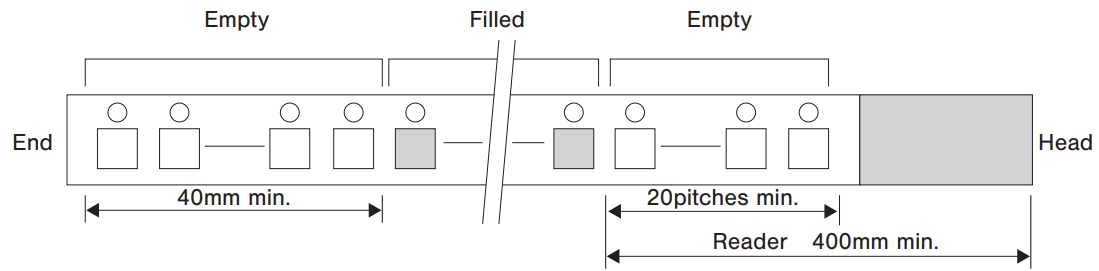

テープのリーダ部及び空部
-

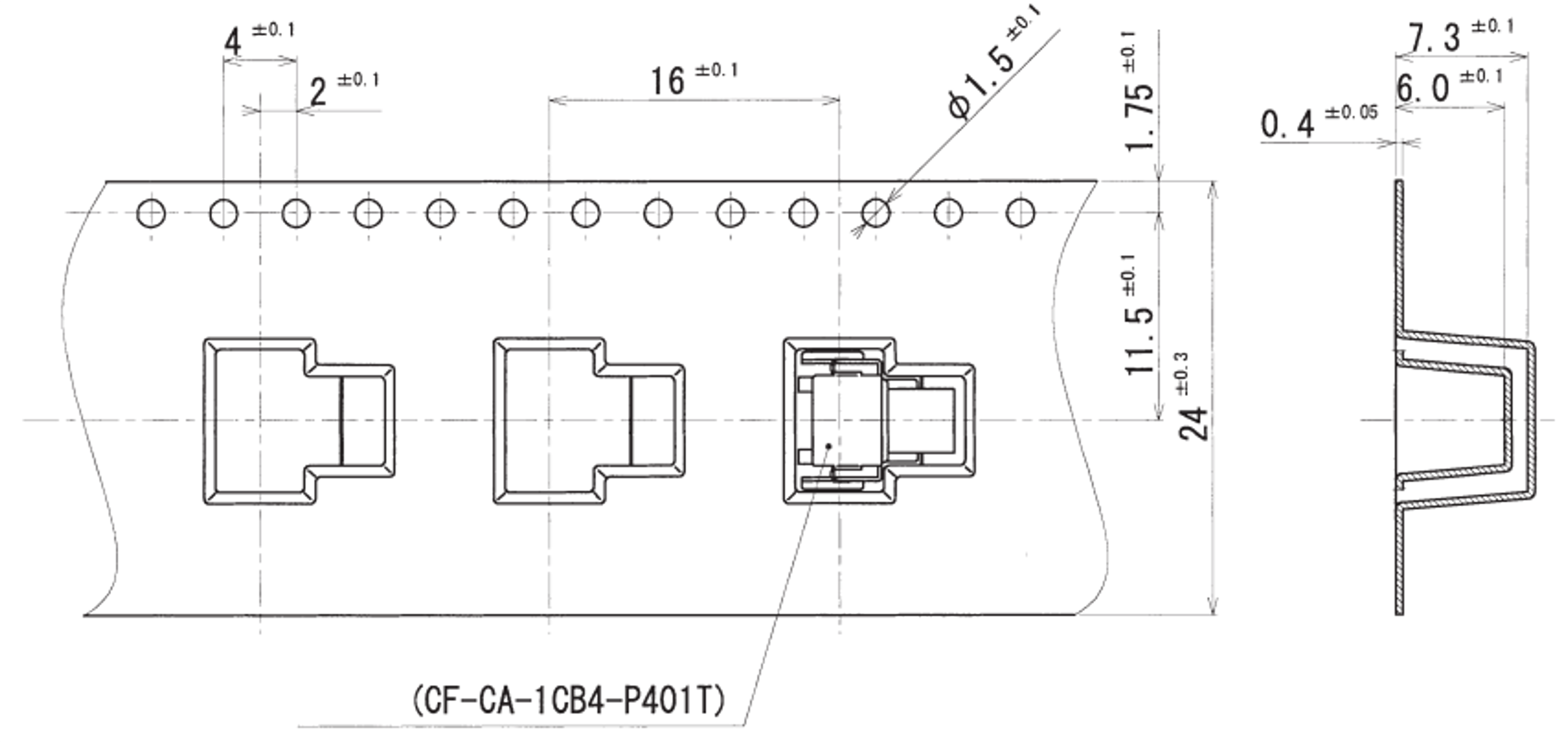

＜テープ寸法図＞
-

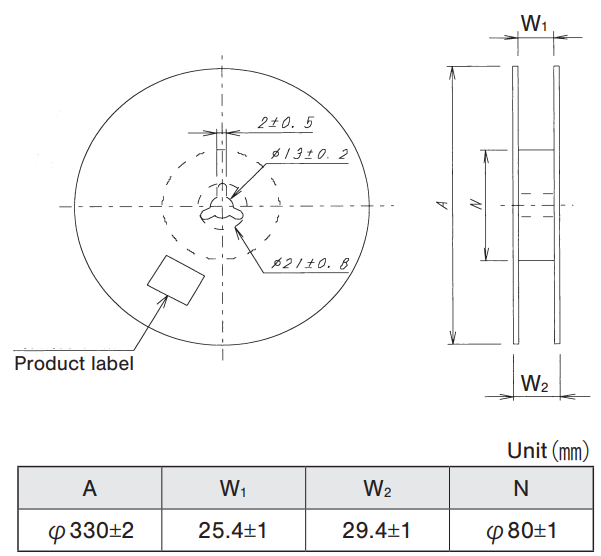

＜リール寸法図＞
（2）ポリ袋での最小梱包は、20個単位となります ので20個単位でのご注文をお願い致します。
環境関連書類
