直角表面安裝觸覺開關

特徵特徵

直角觸覺開關
種類豐富（旋鈕長度，支撐端子）
鍍銀，鍍金規格
樹脂按鈕類型

標準規格

額定	最大額定:1VA MAX （DC32V MAX50mA MAX）最小額定: 鍍銀/DC5V 1mA 鍍金/DC5V 10μA
初始接觸電阻	100mΩ以下
耐電壓	AC250V（50〜60Hz）一分鐘
絕緣電阻	100MΩ以上（DC100V）
行程	0.25mm
操作力	3±1.5N ｛305±153g｝
電氣壽命	最大額定下 100,000次
工作溫度範圍	-40〜＋90℃
儲存溫度範圍	-40〜＋90℃

型號顯示

CF-CA -	1	C	B4-	P4	1	2	T
型號	極點數 1: 1 bit	開關特性 C: OFF-（ON）	端接樣式 B: 鷗翼式 R/A	操作部形狀 P1: 樹脂按鈕 1.1mm P2: 樹脂按鈕 2.4mm P4: 樹脂按鈕 4.0mm	支撐端子 0: 無 1: 有	接點電鍍 1: 鍍銀 2: 鍍金	包裝形式 T: 編帶(捲軸封裝) 空白︰塑膠袋裡的散裝

CF-CA -

B4-

型號

極點數

1: 1 bit

開關特性

C: OFF-（ON）

端接樣式

B: 鷗翼式 R/A

操作部形狀

P1: 樹脂按鈕 1.1mm
P2: 樹脂按鈕 2.4mm

P4: 樹脂按鈕 4.0mm

支撐端子

0: 無
1: 有

接點電鍍

1: 鍍銀
2: 鍍金

包裝形式

T: 編帶(捲軸封裝)
空白︰塑膠袋裡的散裝

型號一覽表

型號	極點數	開關特性	接點電鍍	操作部形狀	端接樣式	包裝數量	CAD
CF-CA-1CB4-P211T	1極	OFFー（ON）	鍍銀	樹脂按鈕 2.4mm	有支撐端子R/A	500pcs./reel	3D CAD（Any Model）
CF-CA-1CB4-P101T	1極	OFFー（ON）	鍍銀	樹脂按鈕 1.1mm	無支撐端子R/A	500pcs./reel	3D CAD（Any Model）
CF-CA-1CB4-P111T	1極	OFFー（ON）	鍍銀	樹脂按鈕 1.1mm	有支撐端子R/A	500pcs./reel	3D CAD（Any Model）
CF-CA-1CB4-P201T	1極	OFFー（ON）	鍍銀	樹脂按鈕 2.4mm	無支撐端子R/A	500pcs./reel	3D CAD（Any Model）
CF-CA-1CB4-P401T	1極	OFFー（ON）	鍍銀	樹脂按鈕 4.0mm	無支撐端子R/A	500pcs./reel	3D CAD（Any Model）
CF-CA-1CB4-P411T	1極	OFFー（ON）	鍍銀	樹脂按鈕 4.0mm	有支撐端子R/A	500pcs./reel	3D CAD（Any Model）
CF-CA-1CB4-P101	1極	OFFー（ON）	鍍銀	樹脂按鈕 1.1mm	無支撐端子R/A	20pcs./pack	3D CAD（Any Model）
CF-CA-1CB4-P111	1極	OFFー（ON）	鍍銀	樹脂按鈕 1.1mm	有支撐端子R/A	20pcs./pack	3D CAD（Any Model）
CF-CA-1CB4-P201	1極	OFFー（ON）	鍍銀	樹脂按鈕 2.4mm	無支撐端子R/A	20pcs./pack	3D CAD（Any Model）
CF-CA-1CB4-P211	1極	OFFー（ON）	鍍銀	樹脂按鈕 2.4mm	有支撐端子R/A	20pcs./pack	3D CAD（Any Model）
CF-CA-1CB4-P401	1極	OFFー（ON）	鍍銀	樹脂按鈕 4.0mm	無支撐端子R/A	20pcs./pack	3D CAD（Any Model）
CF-CA-1CB4-P411	1極	OFFー（ON）	鍍銀	樹脂按鈕 4.0mm	有支撐端子R/A	20pcs./pack	3D CAD（Any Model）
CF-CA-1CB4-P102T	1極	OFFー（ON）	鍍金	樹脂按鈕 1.1mm	無支撐端子R/A	500pcs./reel	3D CAD（Any Model）
CF-CA-1CB4-P112T	1極	OFFー（ON）	鍍金	樹脂按鈕 1.1mm	有支撐端子R/A	500pcs./reel	3D CAD（Any Model）
CF-CA-1CB4-P202T	1極	OFFー（ON）	鍍金	樹脂按鈕 2.4mm	無支撐端子R/A	500pcs./reel	3D CAD（Any Model）
CF-CA-1CB4-P212T	1極	OFFー（ON）	鍍金	樹脂按鈕 2.4mm	有支撐端子R/A	500pcs./reel	3D CAD（Any Model）
CF-CA-1CB4-P402T	1極	OFFー（ON）	鍍金	樹脂按鈕 4.0mm	無支撐端子R/A	500pcs./reel	3D CAD（Any Model）
CF-CA-1CB4-P412T	1極	OFFー（ON）	鍍金	樹脂按鈕 4.0mm	有支撐端子R/A	500pcs./reel	3D CAD（Any Model）
CF-CA-1CB4-P102	1極	OFFー（ON）	鍍金	樹脂按鈕 1.1mm	無支撐端子R/A	20pcs./pack	3D CAD（Any Model）
CF-CA-1CB4-P112	1極	OFFー（ON）	鍍金	樹脂按鈕 1.1mm	有支撐端子R/A	20pcs./pack	3D CAD（Any Model）
CF-CA-1CB4-P202	1極	OFFー（ON）	鍍金	樹脂按鈕 2.4mm	無支撐端子R/A	20pcs./pack	3D CAD（Any Model）
CF-CA-1CB4-P212	1極	OFFー（ON）	鍍金	樹脂按鈕 2.4mm	有支撐端子R/A	20pcs./pack	3D CAD（Any Model）
CF-CA-1CB4-P402	1極	OFFー（ON）	鍍金	樹脂按鈕 4.0mm	無支撐端子R/A	20pcs./pack	3D CAD（Any Model）
CF-CA-1CB4-P412	1極	OFFー（ON）	鍍金	樹脂按鈕 4.0mm	有支撐端子R/A	20pcs./pack	3D CAD（Any Model）

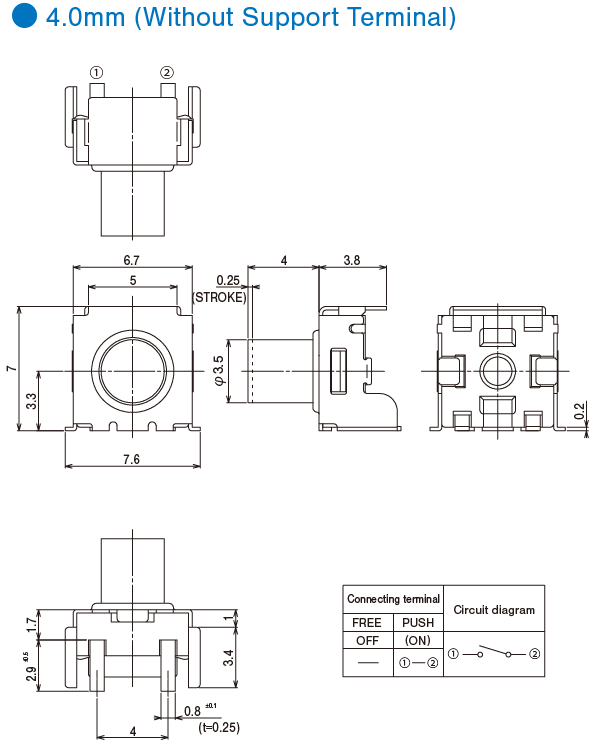

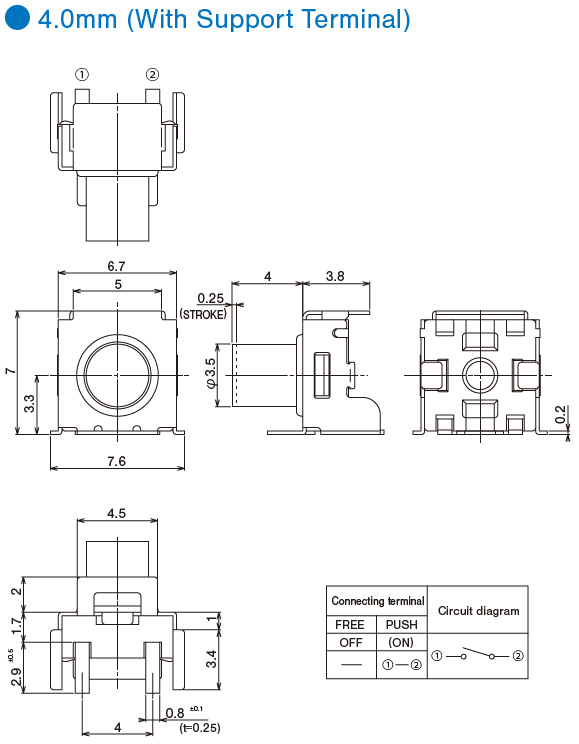

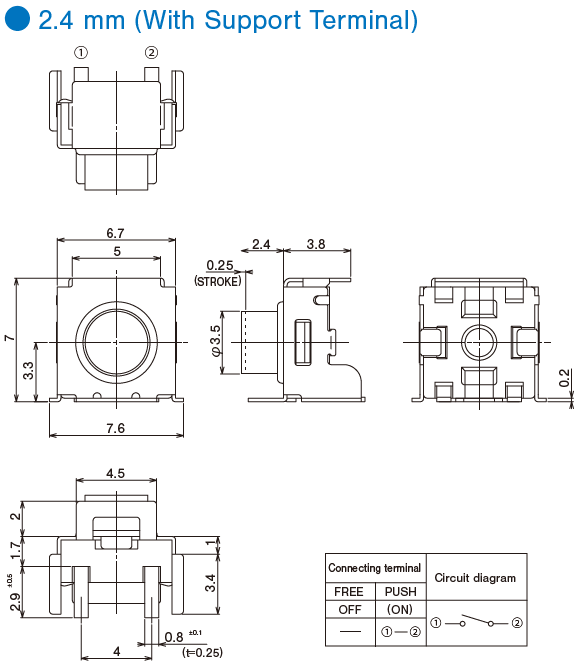

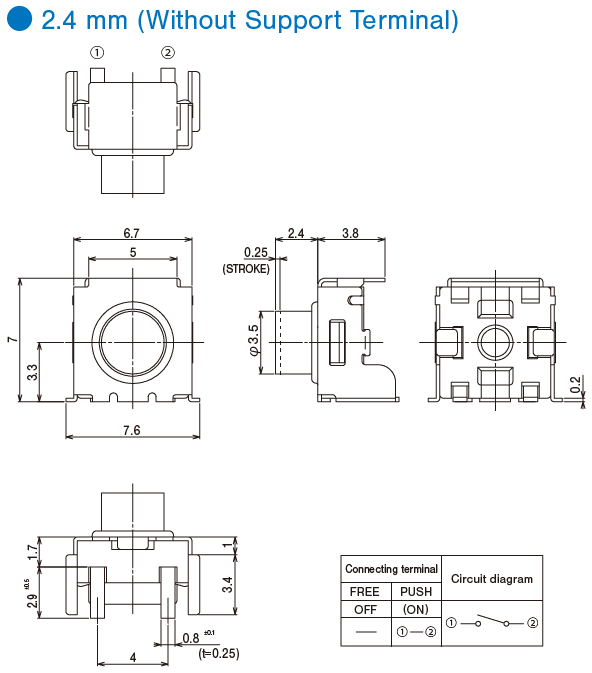

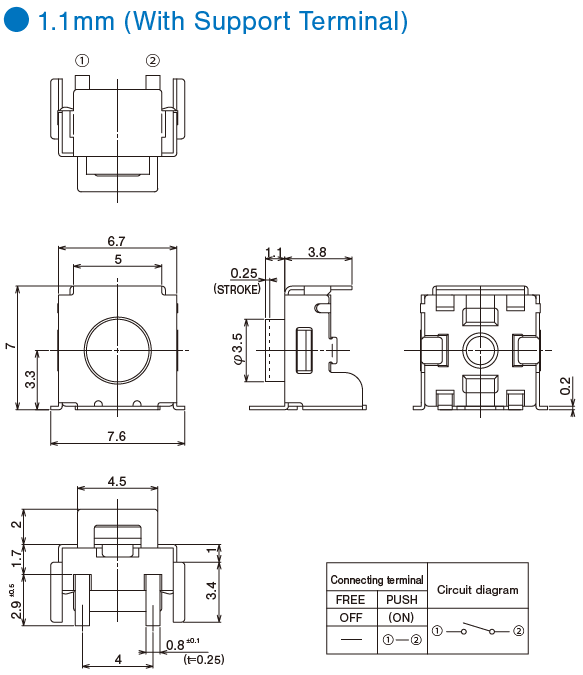

外形尺寸

(Unit:mm)

印刷電路板加工尺寸

焊接規格

（1）Reflow Soldering

●Apply reflow soldering up to 2 times max.

（2）Manual Soldering
Device : Soldering iron
350°C ±10°C, Max.; 3 seconds, Max.

清潔規格

For the solvent, use water or alcohol. In addition, pay careful attention to use the solvent.
The cleaning method is limited to immersion cleaning only. The cleaning time is 2 minutes, max, but be sure to minimize the time as much as possible.
To clean the switch after soldering, wait until the switch temperature has cooled down to room temperature (30℃ or below).
The product must be dried suffi ciently after cleaning.Improper drying may result in fl uctuation in torque or electrical damage.

包裝規格

(1) Taping
Packaging quantity is 500 pcs. per reel. Each reel is packed in a box.
The maximum number of consecutive missing pieces shall be two.
The following illustration shows the leader length, empty portion and the product indication method.

(Unit:mm)

Embossed tape dimensions
