圧力トランスジューサ PA-848 [野外使用に適性]
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
端子箱を用いた堅牢構造、IP67対応。
FeaturesFeatures
-
受圧部温度100℃まで対応
-
屋外設置向けに端子箱を用いた堅牢なIP67防水構造
-
アンプ内蔵の4~20 mA DC (電流出力)
-

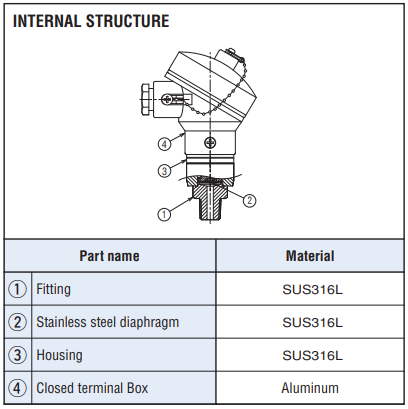

2重ダイアフラム構造（SUS316Lダイアフラム、オイル封入型）による高耐食性
-
端子箱式屋外設置用圧力センサとしては業界最小クラス
型式表示
| PA-848 - | 102 | R - | R2 | |
|---|---|---|---|---|
|
シリーズ名 PA-848：電流出力（4-20mA) |
定格圧力 102R ：-0.1～0.1MPa |
指示方式 G ：ゲージ圧 |
継手形状 R2：R 1/4 |
|
型式一覧表
| 型式 | 定格圧力 | 最大圧力 | 破壊圧力 | 指示方式 | 継手形状 | CAD |
|---|---|---|---|---|---|---|
| PA-848-102R-R2 | -0.1～0.1MPa | 0.2MPa | 0.3MPa | ゲージ圧（連成圧） | R 1/4 | |
| PA-848-102R-G2 | -0.1～0.1MPa | 0.2MPa | 0.3MPa | ゲージ圧（連成圧） | G 1/4 | |
| PA-848-352R-R2 | -0.1～0.35MPa | 0.7MPa | 1.05MPa | ゲージ圧（連成圧） | R 1/4 | |
| PA-848-352R-G2 | -0.1～0.35MPa | 0.7MPa | 1.05MPa | ゲージ圧（連成圧） | G 1/4 | |
| PA-848-103G-R2 | 0～1.0MPa | 2MPa | 3MPa | ゲージ圧 | R 1/4 | |
| PA-848-103G-G2 | 0～1.0MPa | 2MPa | 3MPa | ゲージ圧 | G 1/4 | |
| PA-848-353G-R2 | 0～3.5MPa | 4MPa | 4.5MPa | ゲージ圧 | R 1/4 | |
| PA-848-353G-G2 | 0～3.5MPa | 4MPa | 4.5MPa | ゲージ圧 | G 1/4 | |
| PA-848-102A-R2 | 0～0.1MPa abs. | 0.2MPa abs. | 0.3MPa abs. | 絶対圧 | R 1/4 | |
| PA-848-102A-G2 | 0～0.1MPa abs. | 0.2MPa abs. | 0.3MPa abs. | 絶対圧 | G 1/4 |
標準仕様
| 動作温度 | 周囲温度：-20～70℃、受圧部：-20～100℃ 凍結無きこと |
|---|---|
| 動作湿度 | 35～85%RH 結露無きこと |
| 保存温度 | -20～80℃ |
| 補償温度 | 0 ~ 50℃ |
| 適用媒体 | SUS316Lを腐食させない気体、液体 Oリング（フッ素ゴム）を腐食させない気体、液体（G2継手） |
| 圧力ポート | R 1/4、G 1/4 |
| 質量 | Approx. 250g |
| 保護構造 | IP67 |
| 電源電圧 | 21.6 ~ 26.4V DC（リップル含む） |
アナログ出力
| 圧力レンジ | 102Ｒ | 352Ｒ | 103Ｇ | 353Ｇ | 102Ａ |
|---|---|---|---|---|---|
| 出力電流 | 4～20ｍA | ||||
| ゼロ電流 | 12±0.2ｍA | 7.56±0.2ｍA | 4±0.2ｍA | 4±0.2ｍA | 4±0.2ｍA |
| スパン電流 | 16±0.4mA | ||||
| 直線性 | ±0.5％ FS | ||||
| 温度特性 | ゼロ/ スパン ±0.06％ FS/℃ | ||||
| 負荷抵抗 | 500Ω以下 | ||||
環境特性
| 試験項目 | 試験方法（条件 25 ± 5 °C） | 変動量 |
|---|---|---|
| 振動 | 10～500Hz 1.5mm以下 98.1m/s2 ,3方向 各2時間 | ゼロ電流、スパン電流 それぞれ最大 ± 2 %F.S. |
| 衝撃 | 490m/s2, 3方向 各3回 | |
| 圧力サイクル | 0～Pr 106 cycles | |
| 耐湿性 | 40℃ 90～95％RH 240時間 |
使用において
- 継手内部に針金等の異物を挿入しますと、内部のダイアフラムを破損しますので絶対に行わないで下さい。
- ケーブル配線口は付属のケーブルグランドでしっかりと締付け、水等の侵入が無いよう処置して下さい。
- ご使用環境により、ケーブルグランドや本体のフタが緩み防水性が低下する場合がありますので、緩み止めや定期的な増し締めを行って下さい。
- 本製品はケーブルを通して大気圧導入を行いますので、大気圧導入チューブを内蔵したケーブルの使用を推奨致します。
- 配線は電源OFF状態で行って下さい。各端子間を短絡しますと、内部回路を破損しますので注意下さい。また、誤配線しないようご注意下さい。
