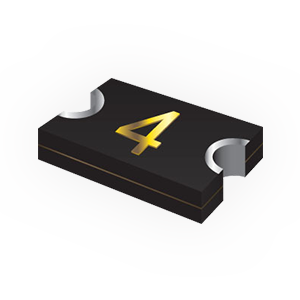

ポリマー·リセッタブル·サーキット·プロテクタ PRCP-PSMF
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
表面実装(SMD)タイプ［2012 mm/0805 mils］
FeaturesFeatures
-
表面実装デバイス(0805 mils)
-
応答性の速い小型パッケージ
-
薄型
-
RoHS指令対応、ハロゲンフリー
-
各種安全規格認定品 (UL)
-
電気特性
| 品 名 | 最大電圧 (V max) | 最大電流 (I max) | at 23 ℃ | |||||
|---|---|---|---|---|---|---|---|---|
| 保持電流 (Ihold) | トリップ電流 (Itrip) | R min ✽1 | R1 max ✽2 | トリップまでの 最大時間 | トリップの時の 電力損失✽3 | |||
| PRCP-PSMF010X | 15 VDC | 40 A | 0.10 A (at 23 ℃) | 0.30 A (at 23 ℃) | 1.0 Ω (at 23 ℃) | 7.5 Ω (at 23 ℃) | 1.5 Sec (at 0.5 A, at 23 ℃) |
0.5 W※ (at 23 ℃) |
| PRCP-PSMF020X | 9 VDC | 40 A | 0.20 A (at 23 ℃) | 0.50 A (at 23 ℃) | 0.65 Ω (at 23 ℃) | 3.5 Ω (at 23 ℃) | 0.02 Sec (at 8.00 A, at 23 ℃) |
0.5 W※ (at 23 ℃) |
| PRCP-PSMF035X | 6 VDC | 40 A | 0.35 A (at 23 ℃) | 0.75 A (at 23 ℃) | 0.25 Ω (at 23 ℃) | 1.2 Ω (at 23 ℃) | 0.10 Sec (at 8.00 A, at 23 ℃) |
0.5 W※ (at 23 ℃) |
| PRCP-PSMF050X | 6 VDC | 40 A | 0.50 A (at 23 ℃) | 1.00 A (at 23 ℃) | 0.15 Ω (at 23 ℃) | 0.9 Ω (at 23 ℃) | 0.10 Sec (at 8.00 A, at 23 ℃) |
0.5 W※ (at 23 ℃) |
| PRCP-PSMF075X | 6 VDC | 40 A | 0.75 A (at 23 ℃) | 1.50 A (at 23 ℃) | 0.09 Ω (at 23 ℃) | 0.35 Ω (at 23 ℃) | 0.20 Sec (at 8.00 A, at 23 ℃) |
0.6 W※ (at 23 ℃) |
| PRCP-PSMF110X | 6 VDC | 40 A | 1.10 A (at 23 ℃) | 2.20 A (at 23 ℃) | 0.06 Ω (at 23 ℃) | 0.21 Ω (at 23 ℃) | 0.20 Sec (at 8.00 A, at 23 ℃) |
0.6 W※ (at 23 ℃) |
✽1) R min: * 初期の端子間の最小抵抗値
✽2) R1 max: ** トリップ後/リフロー処理１時間放置後の端子間の最大抵抗値
✽3) 本項目に示す各電力損失のW数は※ 標準値 (代表値)
温度軽減チャート
● 周囲動作温度： Ihold / Itrip (A)
| 品 名 | 周囲動作温度： Ihold / Itrip (A) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| -40 ºC | -20 ºC | 0 ºC | 23 ºC | 40 ºC | 50 ºC | 60 ºC | 70 ºC | 85 ºC | |
| PRCP-PSMF010X | -40 ℃： 0.15 / 0.45 | -20 ℃： 0.13 / 0.39 | 0 ℃： 0.12 / 0.36 | 23 ℃： 0.10 / 0.30 | 40 ℃： 0.09 / 0.27 | 50 ℃： 0.08 / 0.24 | 60 ℃： 0.07 / 0.21 | 70 ℃： 0.06 / 0.18 | 85 ℃： 0.05 / 0.15 |
| PRCP-PSMF020X | -40 ℃： 0.28 / 0.70 | -20 ℃： 0.25 / 0.63 | 0 ℃： 0.23 / 0.58 | 23 ℃： 0.20 / 0.50 | 40 ℃： 0.17 / 0.43 | 50 ℃： 0.14 / 0.35 | 60 ℃： 0.12 / 0.30 | 70 ℃： 0.10 / 0.25 | 85 ℃： 0.07 / 0.18 |
| PRCP-PSMF035X | -40 ℃： 0.47 / 1.01 | -20 ℃： 0.44 / 0.94 | 0 ℃： 0.39 / 0.84 | 23 ℃： 0.35 / 0.75 | 40 ℃： 0.30 / 0.64 | 50 ℃： 0.27 / 0.58 | 60 ℃： 0.24 / 0.51 | 70 ℃： 0.20 / 0.43 | 85 ℃： 0.14 / 0.30 |
| PRCP-PSMF050X | -40 ℃： 0.68 / 1.36 | -20 ℃： 0.62 / 1.24 | 0 ℃： 0.55 / 1.10 | 23 ℃： 0.50 / 1.00 | 40 ℃： 0.40 / 0.80 | 50 ℃： 0.37 / 0.74 | 60 ℃： 0.33 / 0.66 | 70 ℃： 0.29 / 0.58 | 85 ℃： 0.23 / 0.46 |
| PRCP-PSMF075X | -40 ℃： 1.00 / 2.00 | -20 ℃： 0.90 / 1.80 | 0 ℃： 0.79 / 1.58 | 23 ℃： 0.75 / 1.50 | 40 ℃： 0.63 / 1.26 | 50 ℃： 0.57 / 1.14 | 60 ℃： 0.53 / 1.06 | 70 ℃： 0.42 / 0.84 | 85 ℃： 0.35 / 0.70 |
| PRCP-PSMF110X | -40 ℃： 1.45 / 2.90 | -20 ℃： 1.35 / 2.70 | 0 ℃： 1.20 / 2.40 | 23 ℃： 1.10 / 2.20 | 40 ℃： 0.92 / 1.84 | 50 ℃： 0.84 / 1.68 | 60 ℃： 0.75 / 1.50 | 70 ℃： 0.65 / 1.30 | 85 ℃： 0.52 / 1.04 |
環境特性
| 動作温度範囲 | -40 ℃ ～ +85 ℃ |
|---|---|
| トリップ状態のデバイス表面温度 | 125 ℃ maximum |
| 高温保存 | 85 ℃, 1000 時間: 抵抗値変化 ±5 % |
| 耐湿性 | 85 ℃, 85 %RH, 1000 時間: 抵抗値変化 ±5 % |
| 熱衝撃 | -40 ℃ ～ +85 ℃, 20 サイクル: 抵抗値変化 ±10 % |
| 耐溶剤性 |
MIL-STD-202 method 215: 変化なし |
| 耐振動性 | MIL-STD-883C, Method 2007.1, Condition A: 変化なし (R min ≤ R ≤ R1 max) |
| MSL (Moisture Sensitivity Level) | Level 1, J-STD-020 |
試験手順および必要条件
| 項 目 | 試験条件 | 良否の判定基準 |
|---|---|---|
| 外観/機能 | 試験条件： 寸法と構成材料の検証 | 良否の判定基準： P.R.C.P.各シリーズの機械特性による |
| 抵 抗 値 | 試験条件： 23 ℃ 一定 | 良否の判定基準： R min ≤ R ≤ R1 max |
| トリップまでの時間 | 試験条件： 規定電流, 最大電圧 V max, 23 ℃ | 良否の判定基準： T ≤ トリップまでの最大時間 (秒) |
| 保持電流 | 試験条件： 保持電流で 30 分 印加, 23 ℃ | 良否の判定基準： トリップのないこと |
| トリップサイクル寿命 | 試験条件： V max, I max, 100 サイクル | 良否の判定基準： アーク放電, 燃焼のないこと |
| トリップ寿命 | 試験条件： V max, I max, 48 時間 | 良否の判定基準： アーク放電, 燃焼のないこと |
| はんだ付け性 | 試験条件： 245 ℃ ± 5 ℃, 5 秒 | 良否の判定基準： 95 % 以上はんだがついていること |
外形寸法図
単位: mm (inch)
| 品 名 | A | B | C | D | |||
|---|---|---|---|---|---|---|---|
| Min. | Max. | Min. | Max. | Min. | Max. | Min. | |
| PRCP-PSMF010X | A：Min. 2.00 (0.079) ~ Max. 2.30 (0.091) |
2.30 (0.091) |
B：Min. 1.20 (0.047) ~ Max. 1.50 (0.059) |
1.50 (0.059) |
C：Min. 0.48 (0.019) ~ Max. 0.85 (0.033) |
0.85 (0.033) |
D：Min. 0.20 (0.008) |
| PRCP-PSMF020X | A：Min. 2.00 (0.079) ~ Max. 2.30 (0.091) |
2.30 (0.091) |
B：Min. 1.20 (0.047) ~ Max. 1.50 (0.059) |
1.50 (0.059) |
C：Min. 0.48 (0.019) ~ Max. 0.85 (0.033) |
0.85 (0.033) |
D：Min. 0.20 (0.008) |
| PRCP-PSMF035X | A：Min. 2.00 (0.079) ~ Max. 2.30 (0.091) |
2.30 (0.091) |
B：Min. 1.20 (0.047) ~ Max. 1.50 (0.059) |
1.50 (0.059) |
C：Min. 0.48 (0.019) ~ Max. 0.85 (0.033) |
0.85 (0.033) |
D：Min. 0.20 (0.008) |
| PRCP-PSMF050X | A：Min. 2.00 (0.079) ~ Max. 2.30 (0.091) |
2.30 (0.091) |
B：Min. 1.20 (0.047) ~ Max. 1.50 (0.059) |
1.50 (0.059) |
C：Min. 0.48 (0.019) ~ Max. 0.85 (0.033) |
0.85 (0.033) |
D：Min. 0.20 (0.008) |
| PRCP-PSMF075X | A：Min. 2.00 (0.079) ~ Max. 2.30 (0.091) |
2.30 (0.091) |
B：Min. 1.20 (0.047) ~ Max. 1.50 (0.059) |
1.50 (0.059) |
C：Min. 0.75 (0.030) ~ Max. 1.25 (0.049) |
1.25 (0.049) |
D：Min. 0.20 (0.008) |
| PRCP-PSMF110X | A：Min. 2.00 (0.079) ~ Max. 2.30 (0.091) |
2.30 (0.091) |
B：Min. 1.20 (0.047) ~ Max. 1.50 (0.059) |
1.50 (0.059) |
C：Min. 0.75 (0.030) ~ Max. 1.25 (0.049) |
1.25 (0.049) |
D：Min. 0.20 (0.008) |
推奨ランドパターン
- 単位:
- mm
(inch)
リフロー条件
- PRCP-PSMFモデルでは、リフロー半田付けを対象としています。
- ウェーブはんだ付けは、デバイスがPCBの上部にあり、熱源の反対側にある場合にのみ可能です。
- 手はんだは推奨いたしません。
- 温度は、デバイスの表面で測定されたものを指します。
- リフロー温度が推奨条件を超えますと、デバイスは仕様を満たさない場合があります。
- 鉛はんだ、鉛フリーはんだのリフロープロファイルに適応します。
- はんだが過剰になりますと、ショートの原因となります。
| 工程 | 鉛フリー部品 |
|---|---|
| 平均上昇率(Tsmax to Tp) | 3 ℃ /second max. |
| 予熱 温度 (Tsmin) 温度 (Tsmin) 時間 (Tsmin to Tsmax) (ts) |
150 ℃ 200 ℃ 60 〜 180 seconds |
| はんだ溶融温度維持時間: 温度 (TL) 時間 (tL) |
217 ℃ 60 〜 150 seconds |
| ピーク温度 (Tp) | 260 ℃ |
| 実際のピーク温度の 5℃以内の時間 (tp) | 20 〜 40 seconds |
| 冷却率 | 6 ℃ /second max. |
| 25℃ からピーク温度までの時間 | 8 minutes max. |
保証範囲
弊社の設計、製造上の原因により、納入日より１年間、本製品に故障が発生した場合は、無償で修理・交換いたします。ただし、次の場合は有償となりますので、ご注意ください。
- カタログや取り交わした仕様書に記載のない条件や環境の範囲を超えた誤った使用もしくは使用上の不注意による故障または損傷
- 納入後、弊社以外による不適当な改造、調整、修理による故障または損傷
- 弊社出荷後に実用化されていた科学、技術では予見することができなかった事由による故障または損傷
- 天災、火災、その他不可抗力による故障または損傷
なお、ここでいう保証は本製品単品の保証を意味し、本製品の故障により誘発された損傷については、ご容赦いただきます。また、本製品は直接生命・身体に危害を及ぼす可能性のある機器、もしくは多大な物的損害を発生させる可能性のあります機器(航空・宇宙関連機器、鉄道、車両、原子力関連機器、軍事機器、燃焼装置、医療機器等)に使用されることを想定しておりません。弊社が想定していない用途に本製品を使用したことにより損害が発生した場合、弊社はその責任の一切を負いかねます。そのような用途への使用をご検討される場合は、弊社窓口へご相談いただき、仕様書などの取り交わしをお願い致します。
納入しました製品につきましては、早急な受入検査を行っていただくとともに、保管にも充分なご配慮をいただきますようお願い致します。
