PTC 自復式保險絲 PRCP-PSMF

PRCP-PSMF

PRCP-PSMF

產品諮詢

●購買此產品，請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道 ;請確認我們的經銷商。: 銷售渠道點擊此處確認我們的經銷商。

表面貼裝(SMD)型［2012 mm/0805 mils］

特徵特徵

表面貼裝（SMD）型 (0805 mils)
響應快速的小型包裝
薄型
符合RoHS，無鹵素
各種安全規格認定品 (UL)

－目錄－
1. 特徵
2. 電氣特性
3. 熱降額圖表 - 保持電流/跳閘電流
4. 環境特性
5. 可靠性測試程序和必要條件
6. 外形尺寸

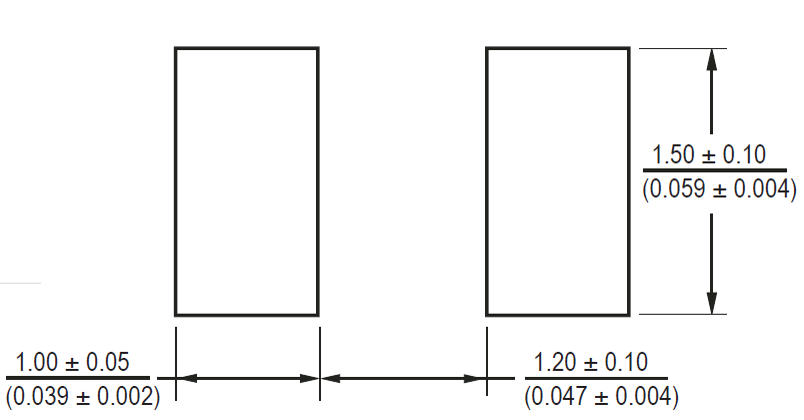

7. 推薦的焊盤佈局
8. 有關回流焊接的建議
9. 關於產品保證

電氣特性

品　名	最大電壓 (V max)	最大電流 (I max)	at 23 ℃
品　名	最大電壓 (V max)	最大電流 (I max)	保持電流 (I_hold)	跳閘電流 (I_trip)	R_Min ^※1	R_1Max ^※2	最大跳閘時間	跳閘時功率耗散^※3
PRCP-PSMF010X	15 V	40 A	0.10 A (at 23 ℃)	0.30 A (at 23 ℃)	1.0 Ω^※1 (at 23 ℃)	7.5 Ω^※2 (at 23 ℃)	1.5 Sec (at 0.5 A, at 23 ℃)	0.5 W^※3 (at 23 ℃)
PRCP-PSMF020X	9 V	40 A	0.20 A (at 23 ℃)	0.50 A (at 23 ℃)	0.65 Ω^※1 (at 23 ℃)	3.5 Ω^※2 (at 23 ℃)	0.02 Sec (at 8.00 A, at 23 ℃)	0.5 W^※3 (at 23 ℃)
PRCP-PSMF035X	6 V	40 A	0.35 A (at 23 ℃)	0.75 A (at 23 ℃)	0.25 Ω^※1 (at 23 ℃)	1.2 Ω^※2 (at 23 ℃)	0.10 Sec (at 8.00 A, at 23 ℃)	0.5 W^※3 (at 23 ℃)
PRCP-PSMF050X	6 V	40 A	0.50 A (at 23 ℃)	1.00 A (at 23 ℃)	0.15 Ω^※1 (at 23 ℃)	0.9 Ω^※2 (at 23 ℃)	0.10 Sec (at 8.00 A, at 23 ℃)	0.5 W^※3 (at 23 ℃)
PRCP-PSMF075X	6 V	40 A	0.75 A (at 23 ℃)	1.50 A (at 23 ℃)	0.09 Ω^※1 (at 23 ℃)	0.35 Ω^※2 (at 23 ℃)	0.20 Sec (at 8.00 A, at 23 ℃)	0.6 W^※3 (at 23 ℃)
PRCP-PSMF110X	6 V	40 A	1.10 A (at 23 ℃)	2.20 A (at 23 ℃)	0.06 Ω^※1 (at 23 ℃)	0.21 Ω^※2 (at 23 ℃)	0.20 Sec (at 8.00 A, at 23 ℃)	0.6 W^※3 (at 23 ℃)

※1) R min = 最小電阻值 (Initial)

※2) R1 max = 跳閘或回流 1 小時後的最大電阻

※3) 標準值

熱降額圖表-I_hold /I_trip (A)

品名	環境工作溫度
品名	-40℃	-20℃	0℃	23℃	40℃	50℃	60℃	70℃	85℃
PRCP-PSMF010X	0.15 / 0.45	0.13 / 0.39	0.12 / 0.36	0.10 / 0.30	0.09 / 0.27	0.08 / 0.24	0.07 / 0.21	0.06/0.18	0.05 / 0.15
PRCP-PSMF020X	0.28 / 0.70	0.25 / 0.63	0.23 / 0.58	0.20 / 0.50	0.17 / 0.43	0.14 / 0.35	0.12 / 0.30	0.10/0.25	0.07 / 0.18
PRCP-PSMF035X	0.47 / 1.01	0.44 / 0.94	0.39 / 0.84	0.35 / 0.75	0.30 / 0.64	0.27 / 0.58	0.24 / 0.51	0.20/0.43	0.14 / 0.30
PRCP-PSMF050X	0.68 / 1.36	0.62 / 1.24	0.55 / 1.10	0.50 / 1.00	0.40 / 0.80	0.37 / 0.74	0.33 / 0.66	0.29/0.58	0.23 / 0.46
PRCP-PSMF075X	1.00 / 2.00	0.90 / 1.80	0.79 / 1.58	0.75 / 1.50	0.63 / 1.26	0.57 / 1.14	0.53 / 1.06	0.42/0.84	0.35 / 0.70
PRCP-PSMF110X	1.45 / 2.90	1.35 / 2.70	1.20 / 2.40	1.10 / 2.20	0.92 / 1.84	0.84 / 1.68	0.75 / 1.50	0.65/1.30	0.52 / 1.04

環境特性

測試項目	測試條件	判定規格
工作溫度範圍	-40 ℃ ～+85 ℃	-
在跳閘狀態下裝置表面溫度	125 °C maximum	-
高溫儲存	85 °C, 1000 h	電阻值變化 ±5 %
耐濕性	85 °C, 85 %RH, 1000 h	電阻值變化 ±5 %
熱衝擊	85 °C ～ -40 °C, 20 cycles	電阻值變化 ±10 %
耐溶劑性	MIL-STD-202 method 215	無變化
耐振動性	MIL-STD-883C, Method 2007.1, Condition A	無變化
MSL(潮濕敏感度等級)	-	Level 1, J-STD-020

可靠性測試程序和必要條件

測試項目	測試條件	符和/不符和判定標準
視覺/尺寸	驗證尺寸和材料	取決於每個 P.R.C.P. 的機械特性
電阻值	恆定 23℃	R_min ≤ R ≤ R1_max
至跳閘的時間	最大電壓 V_max, 23 ℃	T≤max. 至跳閘的時間（秒）
保持電流	保持電流中30分印加	無跳閘
跳閘循環壽命	V_max, I_max, 100 次	無電弧放電或燃燒
跳閘壽命	V_max, I_max, 48 小時	無電弧放電或燃燒
可焊性	ANSI/J-STD-002 .	95%以上的部分被焊錫覆蓋

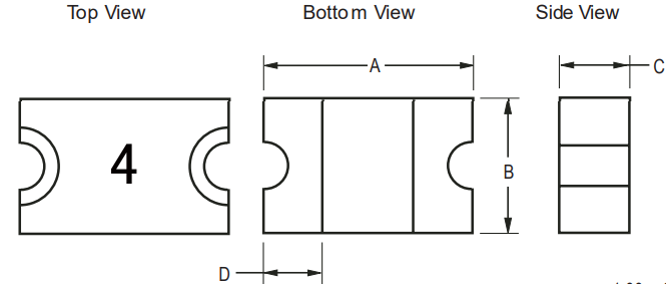

外形尺寸

(單位: mm)

品名	A		B		C		D
品名	Min .	Max.	Min.	Max.	Min.	Max.	Min.
PRCP-PSMF010X	2.00	2.30	1.20	1.50	0.48	0.85	0.20
PRCP-PSMF020X	2.00	2.30	1.20	1.50	0.48	0.85	0.20
PRCP-PSMF035X	2.00	2.30	1.20	1.50	0.48	0.85	0.20
PRCP-PSMF050X	2.00	2.30	1.20	1.50	0.48	0.85	0.20
PRCP-PSMF075X	2.00	2.30	1.20	1.50	0.75	1.25	0.20
PRCP-PSMF110X	2.00	2.30	1.20	1.50	0.75	1.25	0.20

有關回流焊接的建議

PRCP-SM型號適用於回流焊接。
僅當設備位於與熱源相對的PCB頂部時，才允許進行波峰焊。
不建議對這些設備進行手工焊接。
所有溫度均指在設備主體表面上測得的設備頂側。
如果回流溫度超過建議值，則設備可能不符合發布的規格。
與無鉛和無鉛回流焊曲線兼容。
過多的焊料可能導致短路。

程序	無鉛裝配
平均上升率 (T_smax to T_p)	3 ℃ /second max.
預熱最低溫度 (T_smin) 最低溫度 (T_smax) 時間 (Tsmin to Tsmax) (ts)	150 ℃ 200 ℃ 60 〜 180 seconds
焊錫熔化溫度維持時間：溫度範圍(T_L) 時間(T_L)	217 ℃ 60 〜 150 seconds
最高溫度 (T_p)	260 ℃
實際峰值溫度5℃以內的時間 (t_p)	20 〜 40 seconds
下降率	6 ℃ /second max.
從25°C到峰值溫度的時間	8 minutes max.

關於產品保證

產品的保修期為一年。自交貨之日起一年內，由於設計或製造缺陷引起的故障，應免費維修或更換。但是，以下內容不包括在保修範圍內：

因使用不當和粗心操作而導致的故障或損壞，違反產品目錄和規格。

因不適當的修改，調整或修理而導致的故障或損壞。

由技術和科學上不可預測的因素引起的故障或損壞。

因天災，火災或其他不可避免的事故造成的故障或損壞。

本文中的“保修”一詞僅表示對產品單元的保修，並且不包括因產品故障而造成的損壞。本產品不適用於可能對生命或身體造成直接傷害的設備，或可能造成重大物理損壞的設備。 (與航空航天相關的設備，鐵路車輛，核電設備，軍事設備等) 對於因出於非我們預期目的使用本產品而造成的任何損失，我們概不負責。
此外，我們要求您對交貨的產品進行快速的入庫檢查，如果您對產品的存儲條件給予充分的關注，我們也將不勝感激。
