旋轉編碼器 RE12
- ●購買此產品，請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道 ;請確認我們的經銷商。- 銷售渠道點擊此處確認我們的經銷商。
通過獨特的光學技術和生產技術實現小型，高分辨率，低成本
- φ12mm，高分辨率，支持最高300 P / R.
- 低成本設計
- 兩種軸承類型可供選擇; 套筒軸承或滾珠軸承
- 低扭矩，低慣性
- 符合RoHS標準
型號顯示
| RE12 | A- | 100- | 100- | 1 |
|---|---|---|---|---|
|
系列名稱 |
軸承 A：滾珠軸承 |
分辨率 100, 200, 300 |
輸出相：A 相、 電源電壓：5V 沒有放大器 |
輸出端子 1：電纜輸出 |
型號列表
| 型號 | 軸承 | 分辨率 |
|---|---|---|
| RE12A-100-100-1 | 滾珠軸承 | 100 P/R |
| RE12A-200-100-1 | 滾珠軸承 | 200 P/R |
| RE12A-300-100-1 | 滾珠軸承 | 300 P/R |
| RE12C-100-100-1 | 套筒軸承 | 100 P/R |
| RE12C-200-100-1 | 套筒軸承 | 200 P/R |
| RE12C-300-100-1 | 套筒軸承 | 300 P/R |
電氣特性
| 分解能 | 100 • 200 P/R | 300 P/R |
|---|---|---|
| 元素最大電流 | 50 mA maximum (at 25 °C) | |
| 輸出波形 | 近似正弦波 | |
| 輸出信號 ※１ | 150 mVp-p minimum | 100 mVp-p minimum |
| 輸出信號振幅變化率 ※２ | 40 % maximum | 50 % maximum |
| 光源 | LED | |
※1：以下測量電路示例的CP1測量（3 kHz）
※2：以下測量電路示例的CP2測量（3 kHz）
■測量電路示例
|
|
|---|
機械特性
| 啟動扭矩 | 滾珠軸承 | 0.05 mN·m {0.5 gf·cm} maximum | |
|---|---|---|---|
| 套筒軸承 | 0.4 mN·m {4 gf·cm} maximum | ||
| 慣性 | 0.01 g·cm2 maximum | ||
| 主軸負載 | 徑向 | 1.96 N {200 gf} maximum | |
| 推力方向 | 4.9 N {500 gf} maximum | ||
| 淨重 | Approx. 10 g | ||
環境特性
| 工作溫度範圍 | −10 ~ 50 °C |
|---|---|
| 儲存溫度範圍 | −20 ~ 80 °C |
| 保護結構 | IP40 |
輸出信號水平和輸出水平變化
|
|
|---|
●規格
| 項目 | 100 • 200 P/R | 300 P/R | 測量位置 |
|---|---|---|---|
| 輸出信號水平 | S min ≧ 0.13 V | S min ≧ 0.08 V | CP1 in ‘MEASUREMENT CIRCUIT’ |
| 輸出水平變化 | (S max / S min – 1) × 100 ≦ 45 % | (S max / S min – 1) × 100 ≦ 55 % | CP2 in ‘MEASUREMENT CIRCUIT’ |
可靠性試驗
| 測試項目 | 測試條件 | ||
|---|---|---|---|
| 耐振動 | 電源關閉 | 振幅 1.52 mm 或 98.1 m/s2（10 G）以較小者為準 10 〜500 Hz 往復 5 min X、Ｙ、Ｚ 每1 h |
|
| 耐衝擊 | 電源關閉 | 490 m/s2（50 G）11 ms X、Y、Z 6 方向 每1次 | |
| 耐高溫 | 電源關閉 | 80 °C 96 h | （試験後、常温常湿に１時間放置後測定） |
| 打開電源 | 50 °C 96 h | ||
| 耐低溫 | 電源關閉 | − 20 °C 96 h | |
| 打開電源 | − 10 °C 96 h | ||
| 防潮性 | 電源關閉 | 40 °C 相對濕度 90 〜 95 % 96 h （試驗後，取出水滴，在常溫和常濕下放置1小時後測量） |
|
| 熱衝撃 | 電源關閉 | 在以下條件下進行10次循環試驗（試驗後，在常溫和常濕下放置1小時後測量） 80 °C 1 h、− 20 °C 1 h |
|

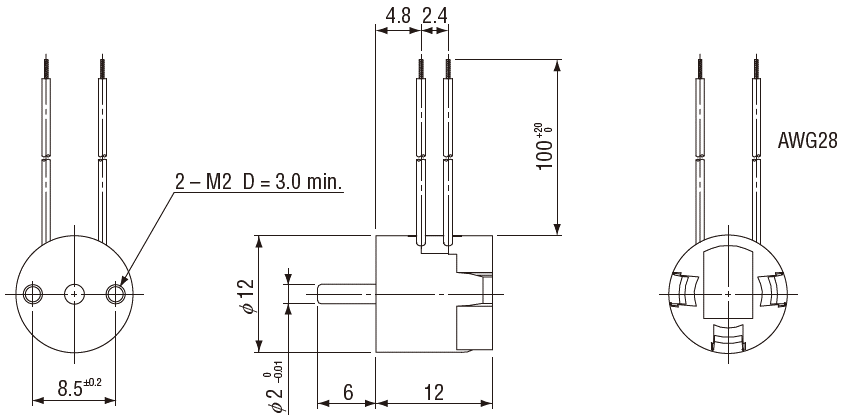

外形尺寸
內部電路
測量電路實例
|
|
|---|
