PTC 自復式保險絲 PRCP-MSMF
- ●購買此產品，請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道 ;請確認我們的經銷商。- 銷售渠道點擊此處確認我們的經銷商。
表面貼裝(SMD)型［4532 mm/1812 mils］
特 徵特 徵
-
符合車載用電子元件測試標準 AEC-Q200 Rev-C
-
與上一代的所有 1812 SMT 設備 100% 電氣兼容性
-
適合有鉛回流焊,無鉛回流焊
-
用於自動化組裝的表面貼裝封裝
-
標準4532m (1812 mils)佔用空間小
-
符合RoHS，無鹵素
-
各種安全規格認定品 (cULus, TÜV)
-
電氣特性
| 品 名 | 最大電壓 Vmax (V) | 最大電流 Imax (A) | 保持電流 Ihold | 跳閘電流 Itrip | 電阻值 | 最大跳閘時間 | 跳閘時功率耗散 | ||
|---|---|---|---|---|---|---|---|---|---|
| (A) at 23 ℃ | (Ω) at 23 ℃ | (A) at 23 ℃ | (秒) at 23 ℃ | (W) at 23 ℃ | |||||
| Hold | Trip | Rmin | R1max | Typ. | |||||
| PRCP-MSMF010 | 60.0 | 40 | 0.10 | 0.30 | 0.70 | 15.00 | 0.5 | 1.50 | 0.8 |
| PRCP-MSMF014 | 60.0 | 40 | 0.14 | 0.34 | 0.40 | 6.50 | 1.5 | 0.15 | 0.8 |
| PRCP-MSMF020 | 30.0 | 80 | 0.20 | 0.40 | 0.40 | 6.00 | 6.0 | 0.06 | 0.8 |
| PRCP-MSMF020/60 *** | 60.0 | 40 | 0.20 | 0.40 | 0.40 | 6.00 | 1.5 | 0.15 | 0.8 |
| PRCP-MSMF030 | 30.0 | 10 | 0.30 | 0.60 | 0.30 | 3.00 | 8.0 | 0.10 | 0.8 |
| PRCP-MSMF050 | 15.0 | 100 | 0.50 | 1.00 | 0.15 | 1.00 | 8.0 | 0.15 | 0.8 |
| PRCP-MSMF075 | 13.2 | 100 | 0.75 | 1.50 | 0.11 | 0.45 | 8.0 | 0.20 | 0.8 |
| PRCP-MSMF075/24 | 24.0 | 40 | 0.75 | 1.50 | 0.11 | 0.45 | 8.0 | 0.20 | 0.8 |
| PRCP-MSMF110 | 6.0 | 100 | 1.10 | 2.20 | 0.04 | 0.21 | 8.0 | 0.30 | 0.8 |
| PRCP-MSMF110/16 | 16.0 | 100 | 1.10 | 2.20 | 0.04 | 0.21 | 8.0 | 0.30 | 0.8 |
| PRCP-MSMF110/24X *** | 24.0 | 20 | 1.10 | 2.20 | 0.06 | 0.18 | 8.0 | 0.50 | 0.8 |
| PRCP-MSMF125 | 6.0 | 100 | 1.25 | 2.50 | 0.035 | 0.14 | 8.0 | 0.40 | 0.8 |
| PRCP-MSMF150 | 6.0 | 100 | 1.50 | 3.00 | 0.03 | 0.120 | 8.0 | 0.5 | 0.8 |
| PRCP-MSMF150/24X | 24.0 | 20 | 1.50 | 3.00 | 0.03 | 0.120 | 8.0 | 1.50 | 1.0 |
| PRCP-MSMF160 | 8.0 | 100 | 1.60 | 2.80 | 0.035 | 0.099 | 8.0 | 2.0 | 0.8 |
| PRCP-MSMF200 | 8.0 | 40 | 2.00 | 4.00 | 0.020 | 0.080 | 8.0 | 3.0 | 0.8 |
| PRCP-MSMF250/16X | 16.0 | 100 | 2.50 | 5.00 | 0.015 | 0.100 | 8.0 | 5.0 | 1.2 |
| PRCP-MSMF260 | 6.0 | 100 | 2.60 | 5.20 | 0.015 | 0.080 | 8.0 | 5.0 | 0.8 |
***UL and TÜV
熱降額圖表-Ihold /Itrip (A)
| 品 名 | 環境工作溫度 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| -40 ˚C | -20 ˚C | 0 ˚C | 23 ˚C | 40 ˚C | 50 ˚C | 60 ˚C | 70 ˚C | 85 ˚C | |
| PRCP-MSMF010 | 0.16 / 0.32 | 0.14 / 0.28 | 0.12 / 0.24 | 0.10 / 0.20 | 0.08 / 0.16 | 0.07 / 0.14 | 0.06 / 0.12 | 0.05 / 0.10 | 0.03 / 0.06 |
| PRCP-MSMF014 | 0.23 / 0.5 2 | 0.19 / 0.4 5 | 0.17 / 0.4 0 | 0.14 / 0.3 4 | 0.12 / 0.2 9 | 0.10 / 0.2 5 | 0.09 / 0.2 3 | 0.08 / 0.2 1 | 0.06 / 0.16 |
| PRCP-MSMF020 | 0.29 / 0.5 8 | 0.26 / 0.5 2 | 0.23 / 0.4 6 | 0.20 / 0.4 0 | 0.17 / 0.3 4 | 0.15 / 0.3 0 | 0.14 / 0.2 8 | 0.12 / 0.2 4 | 0.10 / 0.20 |
| PRCP-MSMF020/60 | 0.29 / 0.5 8 | 0.26 / 0.5 2 | 0.23 / 0.4 6 | 0.20 / 0.4 0 | 0.17 / 0.3 4 | 0.15 / 0.3 0 | 0.14 / 0.2 8 | 0.12 / 0.2 4 | 0.10 / 0.20 |
| PRCP-MSMF030 | 0.44 / 0.8 8 | 0.39 / 0.7 8 | 0.35 / 0.7 0 | 0.30 / 0.6 0 | 0.26 / 0.5 2 | 0.23 / 0.4 6 | 0.21 / 0.4 2 | 0.18 / 0.3 6 | 0.15 / 0.30 |
| PRCP-MSMF050 | 0.77 / 1.5 4 | 0.68 / 1.3 6 | 0.59 / 1.1 8 | 0.50 / 1.0 0 | 0.44 / 0.8 8 | 0.40 / 0.8 0 | 0.37 / 0.7 4 | 0.33 / 0.6 6 | 0.29 / 0.58 |
| PRCP-MSMF075 | 1.15 / 2.3 0 | 1.01 / 2.0 2 | 0.88 / 1.7 6 | 0.75 / 1.5 0 | 0.65 / 1.3 0 | 0.60 / 1.2 0 | 0.55 / 1.1 0 | 0.49 / 0.9 8 | 0.43 / 0.86 |
| PRCP-MSMF075/24 | 1.15 / 2.3 0 | 1.01 / 2.0 2 | 0.88 / 1.7 6 | 0.75 / 1.5 0 | 0.65 / 1.3 0 | 0.60 / 1.2 0 | 0.55 / 1.1 0 | 0.49 / 0.9 8 | 0.43 / 0.86 |
| PRCP-MSMF110 | 1.59 / 3.1 8 | 1.43 / 2.8 6 | 1.26 / 2.5 2 | 1.10 / 2.2 0 | 0.95 / 1.9 0 | 0.87 / 1.7 4 | 0.80 / 1.6 0 | 0.71 / 1.4 2 | 0.60 / 1.20 |
| PRCP-MSMF110/16 | 1.59 / 3.1 8 | 1.43 / 2.8 6 | 1.26 / 2.5 2 | 1.10 / 2.2 0 | 0.95 / 1.9 0 | 0.87 / 1.7 4 | 0.80 / 1.6 0 | 0.71 / 1.4 2 | 0.60 / 1.20 |
| PRCP-MSMF110/24X | 2.00 / 4.0 0 | 1.70 / 3.4 0 | 1.40 / 2.8 0 | 1.10 / 2.2 0 | 0.95 / 1.9 0 | 0.88 / 1.7 6 | 0.80 / 1.6 0 | 0.73 / 1.4 6 | 0.61 / 1.22 |
| PRCP-MSMF125 | 1.80 / 3.6 1 | 1.63 / 3.2 5 | 1.43 / 2.8 6 | 1.25 / 2.5 0 | 1.08 / 2.1 6 | 0.99 / 1.9 8 | 0.91 / 1.8 2 | 0.81 / 1.6 2 | 0.68 / 1.36 |
| PRCP-MSMF150 | 2.17 / 4.3 4 | 1.95 / 3.9 0 | 1.72 / 3.4 4 | 1.50 / 3.0 0 | 1.30 / 2.5 9 | 1.18 / 2.3 7 | 1.09 / 2.1 8 | 0.97 / 1.9 4 | 0.82 / 1.64 |
| PRCP-MSMF150/24X | 2.10 / 4.2 0 | 1.90 / 3.8 0 | 1.70 / 3.4 0 | 1.50 / 3.0 0 | 1.25 / 2.5 0 | 1.13 / 2.2 6 | 1.00 / 2.0 0 | 0.88 / 1.7 6 | 0.69 / 1.38 |
| PRCP-MSMF160 | 2.30 / 5.0 0 | 2.20 / 4.40 | 1.90 / 3.8 0 | 1.60 / 2.8 0 | 1.45 / 2.9 0 | 1.30 / 2.60 | 1.15 / 2.3 0 | 1.03 / 2.0 6 | 0.91 / 1.82 |
| PRCP-MSMF200 | 3.08 / 5.4 0 | 2.71 / 4.7 4 | 2.35 / 4.1 1 | 2.00 / 3.5 0 | 1.80 / 3.1 5 | 1.60 / 2.8 0 | 1.50 / 2.6 3 | 1.40 / 2.4 0 | 1.25 / 2.10 |
| PRCP-MSMF250/16X | 3.85 / 7.7 0 | 3.45 / 6.9 0 | 3.00 / 6.0 0 | 2.50 / 5.0 0 | 2.05 / 4.1 0 | 1.85 / 3.7 0 | 1.75 / 3.5 0 | 1.30 / 2.6 0 | 1.10 / 2.20 |
| PRCP-MSMF260 | 4.00 / 7.98 | 3.52 / 7.01 | 3.06 / 6.09 | 2.60 / 5.15 | 2.34 / 4.64 | 2.08 / 4.13 | 1.95 / 3.87 | 1.39 / 2.74 | 1.04 / 2.05 |
環境特性
| 測 試 項 目 | 測 試 條 件 | 判 定 規 格 |
|---|---|---|
| 工作溫度範圍 | -40 ℃ ～+85 ℃ | - |
| 在跳閘狀態下裝置表面溫度 | 125 °C maximum | - |
| 高溫儲存 | 85 °C, 1000 h | 電阻值變化 ±5 % |
| 耐濕性 | 85 °C, 85 %RH, 1000 h | 電阻值變化 ±5 % |
| 熱衝擊 |
85 °C ～ -40 °C, 20 cycles |
電阻值變化 ±10 % |
| 耐溶劑性 |
MIL-STD-202 method 215 |
無變化 |
| 耐振動性 | MIL-STD-883C, Method 2007.1, Condition A | 無變化 |
| MSL(潮濕敏感度等級) | - | Level 1, J-STD-020 |
可靠性測試程序和必要條件
| 測試項目 | 測試條件 | 符和/不符和判定標準 |
|---|---|---|
| 視覺/尺寸 | 驗證尺寸和材料 | 取決於每個 P.R.C.P. 的機械特性 |
| 電阻值 | 恆定 23℃ | Rmin ≤ R ≤ R1max |
| 至跳閘的時間 | 規定電流、最大電壓 Vmax ,23 ℃ | T≤max. 至跳閘的時間(秒) |
| 保持電流 | 保持電流中30分印加 | 無跳閘 |
| 跳閘循環壽命 | Vmax , Imax , 100 次 | 無電弧放電或燃燒 |
| 跳閘壽命 | Vmax , Imax , 48 小時 | 無電弧放電或燃燒 |
| 可焊性 | ANSI/J-STD-002 . | 95%以上的部分被焊錫覆蓋 |
外形尺寸

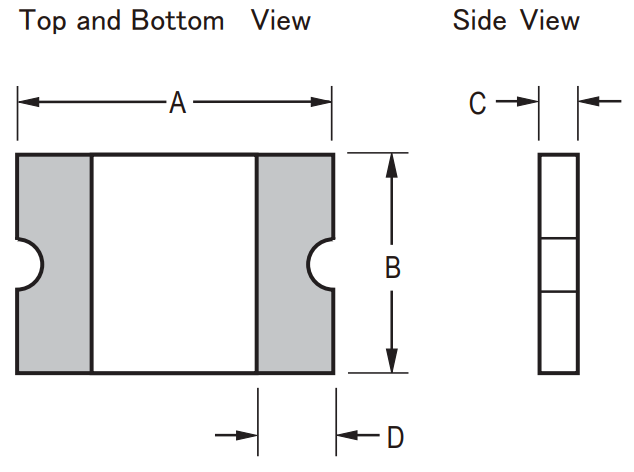

Style 1:

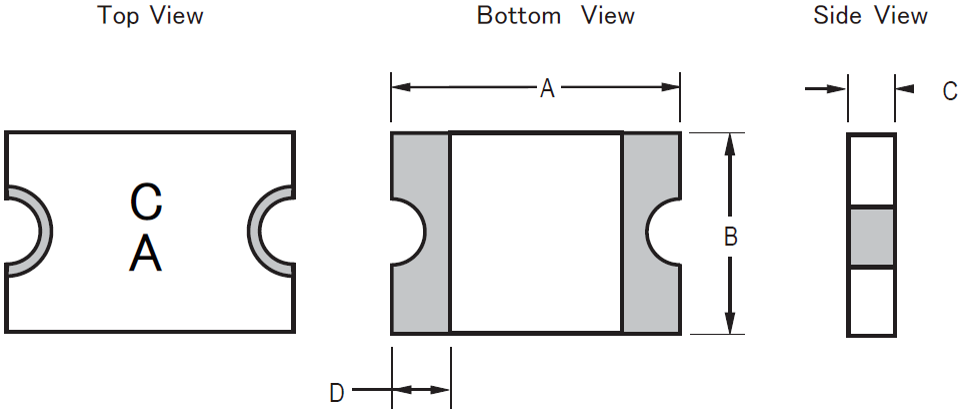

Style 2:
(單位: mm)
| 品 名 | A | B | C | D | Style | |||
|---|---|---|---|---|---|---|---|---|
| Min . | Max . | Min . | Max . | Min . | Max . | Min. | ||
| PRCP-MSMF010 | 4.37 | 4.73 | 3.07 | 3.41 | 0.70 | 1.10 | 0.30 | 1 |
| PRCP-MSMF014 | 4.37 | 4.73 | 3.07 | 3.41 | 0.70 | 1.10 | 0.30 | 1 |
| PRCP-MSMF020 | 4.37 | 4.73 | 3.07 | 3.41 | 0.70 | 1.10 | 0.30 | 1 |
| PRCP-MSMF020/60 | 4.37 | 4.73 | 3.07 | 3.41 | 0.70 | 1.10 | 0.30 | 1 |
| PRCP-MSMF030 | 4.37 | 4.73 | 3.07 | 3.41 | 0.70 | 1.10 | 0.30 | 1 |
| PRCP-MSMF050 | 4.37 | 4.73 | 3.07 | 3.41 | 0.55 | 0.85 | 0.30 | 1 |
| PRCP-MSMF075 | 4.37 | 4.73 | 3.07 | 3.41 | 0.55 | 0.85 | 0.30 | 1 |
| PRCP-MSMF075/24 | 4.37 | 4.73 | 3.07 | 3.41 | 0.55 | 0.85 | 0.30 | 1 |
| PRCP-MSMF110 | 4.37 | 4.73 | 3.07 | 3.41 | 0.45 | 0.85 | 0.30 | 1 |
| PRCP-MSMF110/16 | 4.37 | 4.73 | 3.07 | 3.41 | 0.45 | 0.85 | 0.30 | 1 |
| PRCP-MSMF110/24X | 4.37 | 4.73 | 3.07 | 3.41 | 0.70 | 1.60 | 0.30 | 2 |
| PRCP-MSMF125 | 4.37 | 4.73 | 3.07 | 3.41 | 0.55 | 0.85 | 0.30 | 1 |
| PRCP-MSMF150 | 4.37 | 4.73 | 3.07 | 3.41 | 0.55 | 0.85 | 0.30 | 1 |
| PRCP-MSMF150/24X | 4.37 | 4.73 | 3.07 | 3.41 | 0.70 | 1.60 | 0.30 | 2 |
| PRCP-MSMF160 | 4.37 | 4.73 | 3.07 | 3.41 | 0.55 | 0.85 | 0.30 | 1 |
| PRCP-MSMF200 | 4.37 | 4.73 | 3.07 | 3.41 | 0.55 | 0.85 | 0.30 | 1 |
| PRCP-MSMF250/16X | 4.37 | 4.73 | 3.07 | 3.41 | 0.70 | 1.60 | 0.30 | 2 |
| PRCP-MSMF260 | 4.37 | 4.73 | 3.07 | 3.41 | 0.48 | 0.85 | 0.30 | 1 |
推荐的焊盘布局
DIMENSIONS: MM /(INCHES)

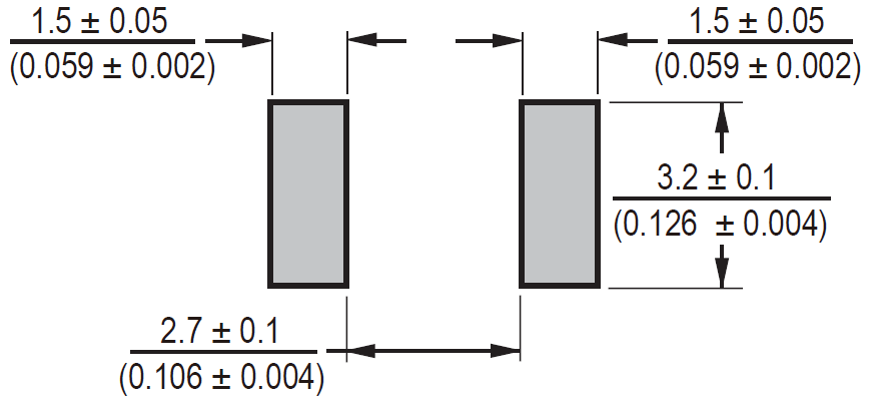

Style 1:

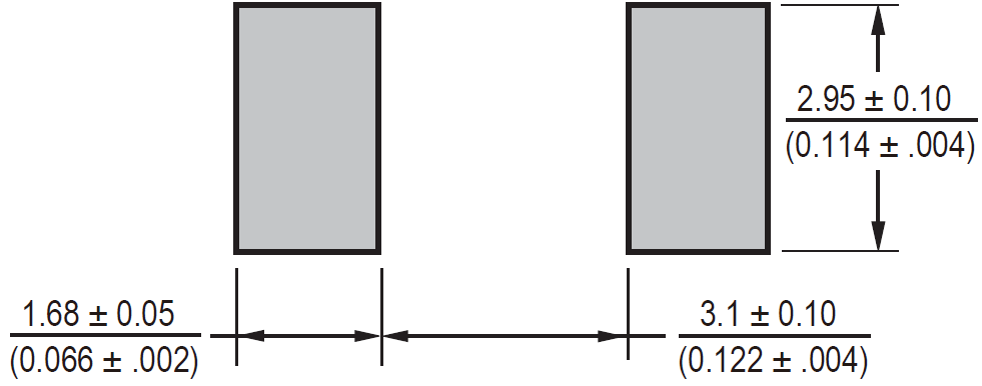

Style 2:
有關回流焊接的建議
- PRCP-MSMF型號適用於回流焊接。
- 僅當設備位於與熱源相對的PCB頂部時，才允許進行波峰焊。
- 不建議對這些設備進行手工焊接。
- 所有溫度均指在設備主體表面上測得的設備頂側。
- 如果回流溫度超過建議值，則設備可能不符合發布的規格。
- 與無鉛和無鉛回流焊曲線兼容。
- 過多的焊料可能導致短路。
| 程序 | 無鉛裝配 |
|---|---|
| 平均上升率 (Tsmax to Tp) | 3 ℃ /second max. |
| 預熱 最低溫度 (Tsmin) 最低溫度 (Tsmax) 時間 (Tsmin to Tsmax) (ts) |
150 ℃ 200 ℃ 60 〜 180 seconds |
| 焊錫熔化溫度維持時間： 溫度範圍(TL) 時間(TL) |
217 ℃ 60 〜 150 seconds |
| 最高溫度 (Tp) | 260 ℃ |
| 實際峰值溫度5℃以內的時間 (tp) | 20 〜 40 seconds |
| 下降率 | 6 ℃ /second max. |
| 從25°C到峰值溫度的時間 | 8 minutes max. |
關於產品保證
產品的保修期為一年。自交貨之日起一年內，由於設計或製造缺陷引起的故障，應免費維修或更換。但是，以下內容不包括在保修範圍內：
因使用不當和粗心操作而導致的故障或損壞，違反產品目錄和規格。
因不適當的修改，調整或修理而導致的故障或損壞。
由技術和科學上不可預測的因素引起的故障或損壞。
因天災，火災或其他不可避免的事故造成的故障或損壞。
本文中的“保修”一詞僅表示對產品單元的保修，並且不包括因產品故障而造成的損壞。本產品不適用於可能對生命或身體造成直接傷害的設備，或可能造成重大物理損壞的設備。 (與航空航天相關的設備，鐵路車輛，核電設備，軍事設備等) 對於因出於非我們預期目的使用本產品而造成的任何損失，我們概不負責。
此外，我們要求您對交貨的產品進行快速的入庫檢查，如果您對產品的存儲條件給予充分的關注，我們也將不勝感激。
