PTC 自復式保險絲 PRCP-RHT
- ●購買此產品，請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道 ;請確認我們的經銷商。- 銷售渠道點擊此處確認我們的經銷商。
工作溫度 – 40°C 至 125°C、通孔插入型
特徵特徵
-
符合車載用電子元件測試標準 AEC-Q200 Rev-C
-
工作溫度範圍高達125°C
-
熱降額因數低
-
在高溫下保持更高的保持電流
-
可以選擇工作電流
-
符合RoHS，無鹵素
電氣特性
| 品 名 | 最大 電壓 Vmax (V) | 最大 電流 Imax (A) | 保持電流 Ihold | 跳閘電流 Itrip | 初始 電阻值 | 最大跳閘時間 | 跳閘時功率耗散 | ||
|---|---|---|---|---|---|---|---|---|---|
| (A) at 23 ℃ | (Ω) at 23 ℃ | (A) at 23 ℃ | (秒) at 23 ℃ | (W) at 23 ℃ | |||||
| Hold | Trip | Rmin | R1max (Post Trip) | Max. | Typ. | ||||
| PRCP-RHT070 | 16 | 40 | 0.7 | 1.4 | 0.3 | 0.8 | 3.5 | 4.0 | 1.4 |
| PRCP-RHT200 | 16 | 100 | 2.0 | 3.8 | 0.045 | 0.110 | 12.5 | 3.0 | 1.4 |
| PRCP-RHT450 | 16 | 100 | 4.5 | 7.8 | 0.022 | 0.054 | 22.5 | 3.0 | 3.6 |
| PRCP-RHT650 | 16 | 100 | 6.5 | 12.0 | 0.011 | 0.026 | 32.5 | 5.5 | 4.3 |
| PRCP-RHT750 | 16 | 100 | 7.5 | 13.1 | 0.0094 | 0.022 | 37.5 | 7.0 | 4.5 |
| PRCP-RHT1300 | 16 | 100 | 13.0 | 24.0 | 0.0041 | 0.010 | 60.0 | 13.0 | 6.9 |
熱降額圖表-Ihold (A)
| 品 名 | 環境工作溫度 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| -40 ℃ | -20 ℃ | 0 ℃ | 23 ℃ | 40 ℃ | 50 ℃ | 60 ℃ | 70 ℃ | 85 ℃ | 125 ℃ | ||
| PRCP-RHT070 | 0.95 | 0.87 | 0.79 | 0.7 | 0.62 | 0.56 | 0.51 | 0.47 | 0.39 | 0.17 | |
| PRCP-RHT200 | 2.71 | 2.49 | 2.26 | 2.00 | 1.77 | 1.60 | 1.46 | 1.34 | 1.11 | 0.49 | |
| PRCP-RHT450 | 6.1 | 5.6 | 5.1 | 4.5 | 4.0 | 3.6 | 3.3 | 3.0 | 2.5 | 1.1 | |
| PRCP-RHT650 | 8.8 | 8.1 | 7.4 | 6.5 | 5.7 | 5.3 | 4.8 | 4.3 | 3.6 | 1.6 | |
| PRCP-RHT750 | 10.2 | 9.4 | 8.6 | 7.5 | 6.6 | 6.1 | 5.6 | 5.0 | 4.1 | 1.9 | |
| PRCP-RHT1300 | 17.7 | 16.3 | 14.8 | 13.0 | 11.4 | 10.5 | 9.6 | 8.6 | 7.2 | 3.3 | |
環境特性
| 項 目 | 測 試 條 件 | 判 定 規 格 |
|---|---|---|
| 工作溫度範圍 | -40 ℃ ～ +125 ℃ | |
| 儲存溫度範圍 | -40 ℃ ～ +85 ℃ | |
| 高溫儲存 | +85 ℃, 1000 時間 | 電阻值變化 ±15 % |
| 耐濕性 | +85 ℃, 85 % R.H. 1000 時間 | 電阻值變化 ±15 % |
| 熱衝擊 |
MIL-STD-202, Method 107,+125 ℃ ～ -40 ℃, 10次 |
電阻值變化 ±10 % |
| 耐溶劑性 |
MIL-STD-202 method 215 |
無變化 |
| 耐振動性 | MIL-STD-883C, Method 2007.1, Condition A | 無變化 |
| MSL (潮濕敏感度等級) | - | Level 1, J-STD-020 |
可靠性測試程序和必要條件
| 測試項目 | 測試條件 | 符和/不符和標準 |
|---|---|---|
| 視覺/尺寸 | 驗證尺寸和材料 | 取決於每個 P.R.C.P. 的機械特性 |
| 電阻值 | 23 ℃一定 | Rmin ≤ R ≤ R1max |
| 至跳閘的時間 | 規定電流、最大電壓 Vmax ,23 ℃ | T≤max. 至跳閘的時間（秒） |
| 保持電流 | 保持電流中30分印加 | 無跳閘 |
| 跳閘循環壽命 | Vmax , Imax , 100次循環 | 無電弧放電或燃燒 |
| 跳閘壽命 | Vmax 48時間 | 無電弧放電或燃燒 |
| 可焊性 | MIL-STD-202, Method 208. | 95%以上的部分被焊錫覆蓋 |

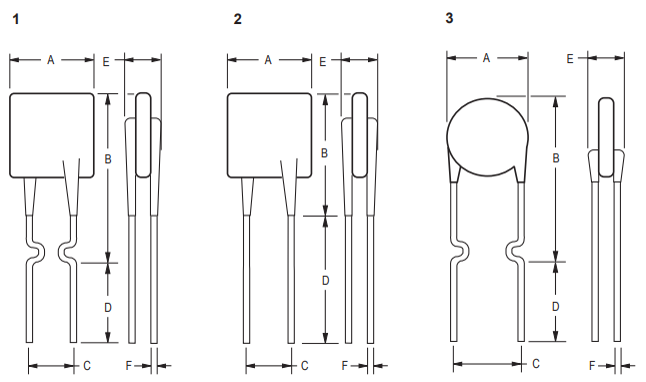

外形尺寸
◆類型 1～３
(單位: mm)
| 品名 | 類型 | A | B | C | D | E | F | |
|---|---|---|---|---|---|---|---|---|
| Max. | Max. | Nom. | Tol. ± | Min. | Max. | Nom. | ||
| PRCP-RHT070 | 1 | 6.86 | 10.8 | 5.1 | 0.7 | 7.6 | 3.0 | 0.51 |
| PRCP-RHT200 | 3 | 9.4 | 14.0 | 5.1 | 0.7 | 7.6 | 3.0 | 0.51 |
| PRCP-RHT450 | 2 | 10.4 | 15.6 | 5.1 | 0.7 | 7.6 | 3.0 | 0.81 |
| PRCP-RHT650 | 2 | 12.7 | 22.2 | 5.1 | 0.7 | 7.6 | 3.0 | 0.81 |
| PRCP-RHT750 | 2 | 14.0 | 23.5 | 5.1 | 0.7 | 7.6 | 3.0 | 0.81 |
| PRCP-RHT1300 | 2 | 23.5 | 28.7 | 10.2 | 0.7 | 7.6 | 3.6 | 1.0 |
關於產品保證
產品的保修期為一年。自交貨之日起一年內，由於設計或製造缺陷引起的故障，應免費維修或更換。但是，以下內容不包括在保修範圍內：
因使用不當和粗心操作而導致的故障或損壞，違反產品目錄和規格。
因不適當的修改，調整或修理而導致的故障或損壞。
由技術和科學上不可預測的因素引起的故障或損壞。
因天災，火災或其他不可避免的事故造成的故障或損壞。
本文中的“保修”一詞僅表示對產品單元的保修，並且不包括因產品故障而造成的損壞。本產品不適用於可能對生命或身體造成直接傷害的設備，或可能造成重大物理損壞的設備。 (與航空航天相關的設備，鐵路車輛，核電設備，軍事設備等) 對於因出於非我們預期目的使用本產品而造成的任何損失，我們概不負責。
此外，我們要求您對交貨的產品進行快速的入庫檢查，如果您對產品的存儲條件給予充分的關注，我們也將不勝感激。
